Drahtförderung
5.7
Drahtförderung
5.7.1
Drahtvorschubrollen wechseln
Mangelhafte Schweißergebnisse durch gestörte Drahtförderung!
Drahtvorschubrolle müssen zu Drahtdurchmesser und Material passen.
•
Anhand der Farbmarkierung prüfen, ob die Rollen zum Drahtdurchmesser passen.
Ggf. wechseln!
•
Antriebsrolle dem Drahtdurchmesser und dem Material anpassen!
Pos. Symbol
1
2
3
4
5
6
7
•
Abdeckkappe entfernen.
•
Drahtelektrode ausfädeln.
•
Blattfeder entspannen und Gegendruckrolle herausschwenken.
•
Sechskantmutter lösen.
•
Sechskantmutter und Unterlegscheibe entnehmen.
•
Antriebsrolle abziehen.
•
Entsprechende Antriebsrolle, siehe Farbmarkierung und Beschriftung, einsetzen und mit der Unterleg-
scheibe und Mutter wieder befestigen.
•
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
38
Beschreibung
0
Abdeckkappe
Blattfeder
Mitnehmerstift
Zur Fixierung der Antriebsrolle.
Antriebsrolle
Unterlegscheibe
Sechskantmutter
Gegendruckrolle

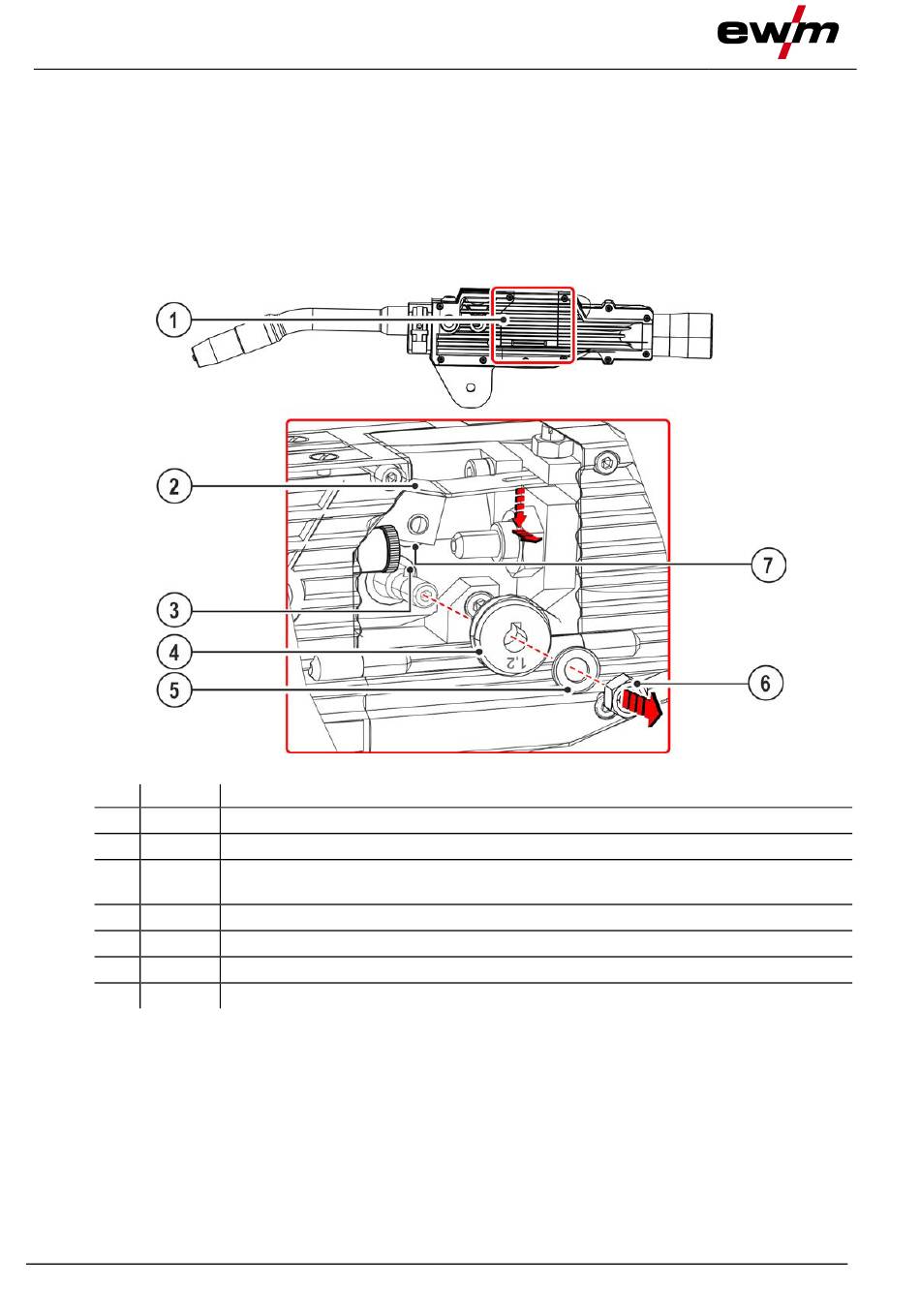

Abbildung 5-38
