Aufbau und Funktion
MIG/MAG-Schweißen
• Polaritätswahlstecker in die Anschlussbuchse Schweißstrom "+" einstecken und durch Rechtsdrehung
verriegeln.
• Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „-" stecken und durch
Rechtsdrehung verriegeln.
Falls zutreffend:
• Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln (nur MIG/MAG-
Brenner mit zusätzlicher Steuerleitung).
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
5.2.3
MIG/MAG-Funktionsbrenner
Der Brennertaster des MIG-Schweißbrenners dient grundsätzlich dem Starten und Beenden des
Schweißvorgangs. Funktionsbrenner verfügen über zusätzliche Bedienelemente zur Einstellung von
Drahtgeschwindigkeit und Spannungskorrektur. Schweißbrenner mit nur einem Tastenpaar, einer Wippe
oder einem Drehknopf müssen an der Gerätesteuerung entsprechend konfiguriert werden. Hierzu muss
der Sonderparameter FRC auf die entsprechende Zubehörkomponente eingestellt werden > siehe Kapi-
tel 5.6.
5.2.4
MIG/MAG-Push/Pull-Brenner

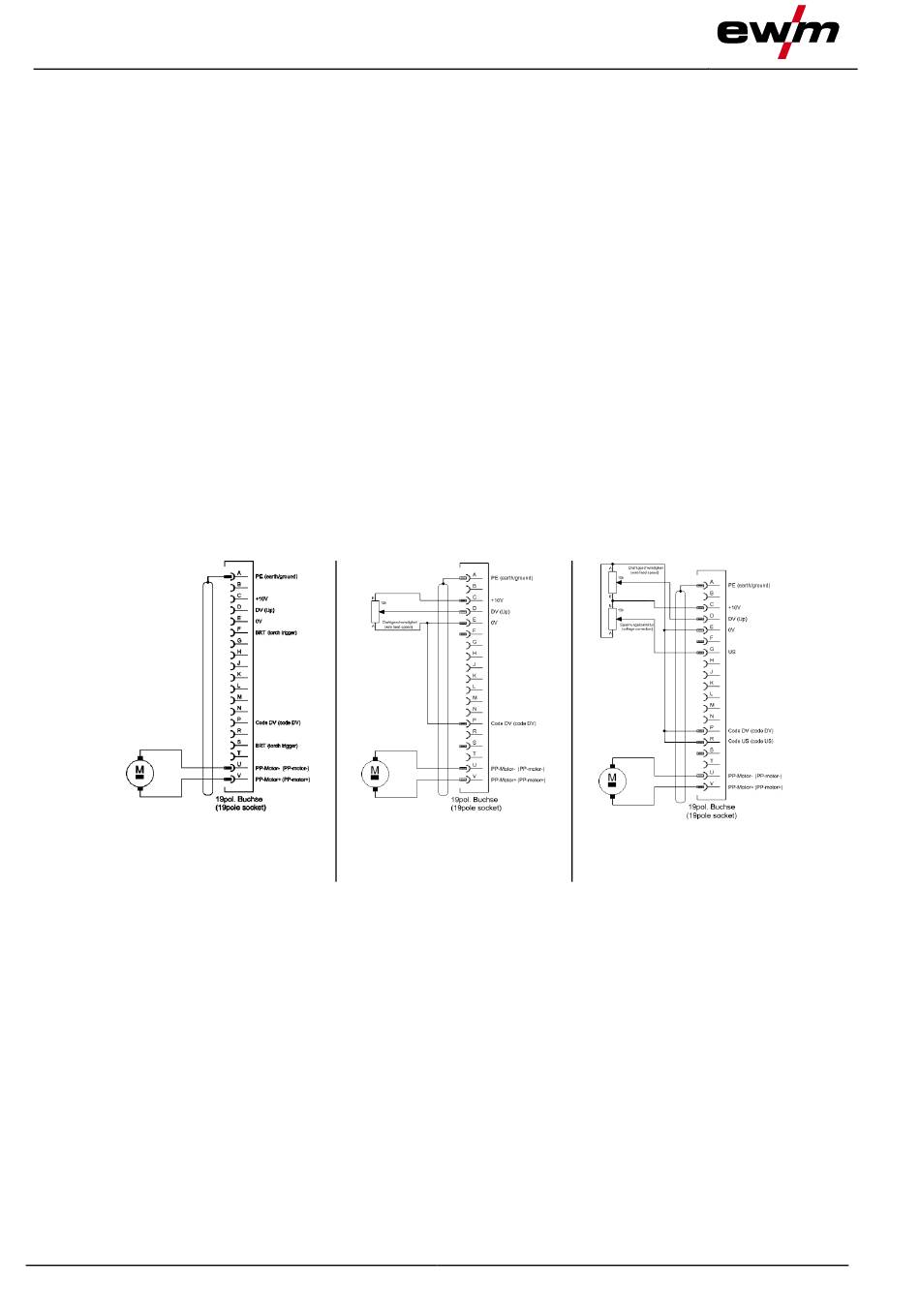

Anschlussbelegung
ohne Potis
34
mit Poti für Drahtgeschwindig-
keit
Abbildung 5-14
mit Potis für Drahtgeschwindig-
keit und Korrektur der Lichtbo-
genlänge
