5.2.5
Drahtförderung
Verletzungsgefahr durch bewegliche Bauteile!
Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare,
Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen können!
• Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
• Gehäuseabdeckungen bzw. Schutzklappen während des Betriebs geschlossen halten!
Verletzungsgefahr durch unkontrolliert austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit gefördert werden und bei unsachge-
mäßer oder unvollständiger Drahtführung unkontrolliert austreten und Personen verlet-
zen!
• Vor dem Netzanschluss die vollständige Drahtführung von der Drahtspule bis zum
Schweißbrenner herstellen!
• Drahtf ührung in regelmäßigen Abständen kontrollieren!
• Während dem Betrieb alle Gehäuseabdeckungen bzw. Schutzklappen geschlossen halten!
5.2.5.1
Drahtspule einsetzen
Verletzungsgefahr durch nicht ordnungsgemäß befestigte Drahtspule.
Eine nicht ordnungsgemäß befestigte Drahtspule kann sich von der Drahtspulenauf-
nahme lösen, herunterfallen und in der Folge Geräteschäden verursachen oder Perso-
nen verletzen.
• Drahtspule ordnungsgemäß auf der Drahtspulenaufnahme befestigen.
• Vor jedem Arbeitsbeginn die sichere Befestigung der Drahtspule kontrollieren.
Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der genormten Korb-
spulen (DIN 8559) sind Adapter nötig > siehe Kapitel 9.
Pos. Symbol
1
2
• Schutzklappe entriegeln und öffnen.
• Rändelmutter von Drahtspulenaufnahme lösen.
• Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der Spulen-
bohrung einrastet.
• Drahtspule mit Rändelmutter wieder befestigen.
099-005700-EW500
21.6.2023
Beschreibung
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
VORSICHT
VORSICHT

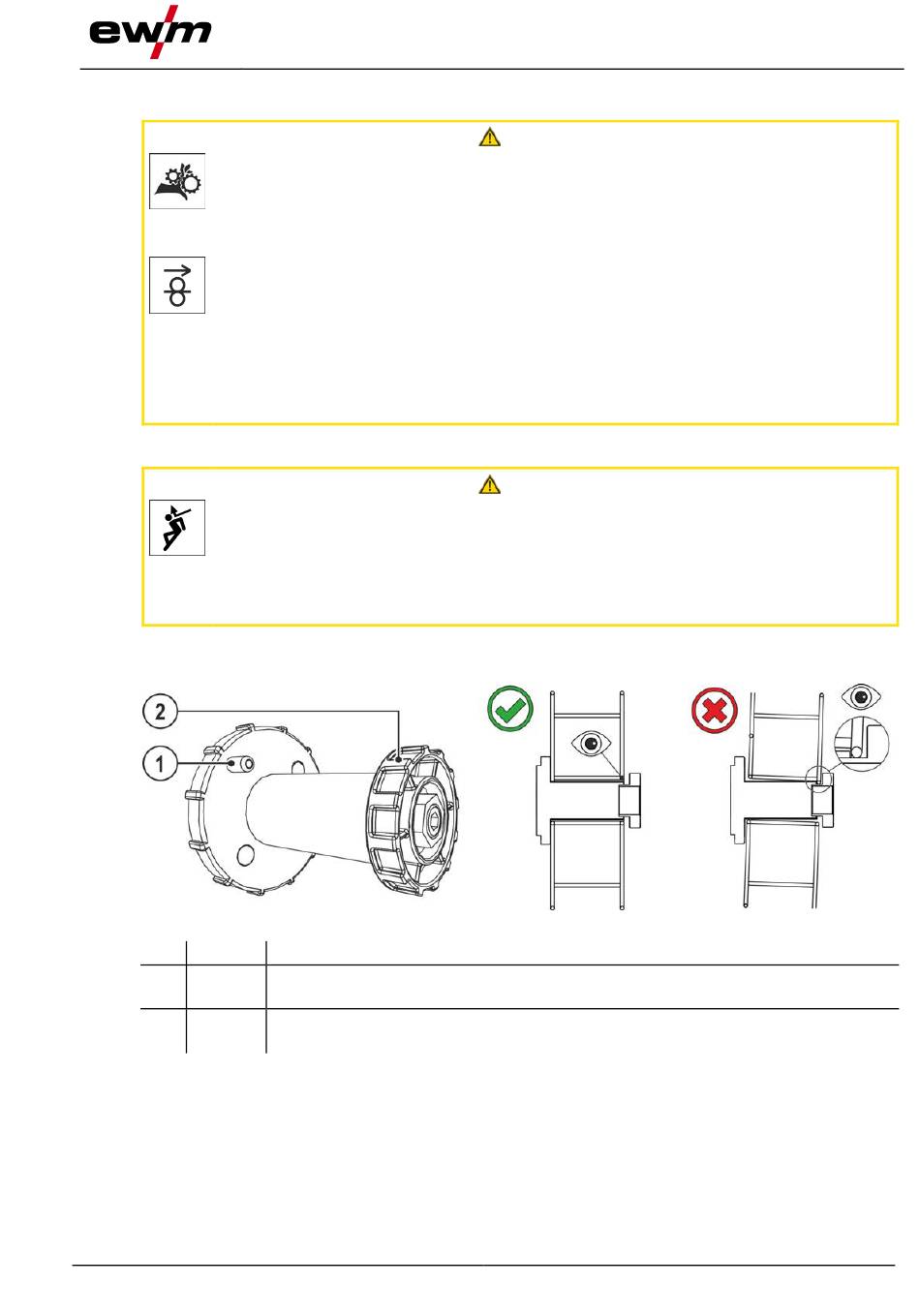

Abbildung 5-15
Aufbau und Funktion
MIG/MAG-Schweißen
35
