Aufbau und Funktion
Anschluss Schweißbrenner
5.4
Anschluss Schweißbrenner
Ab Werk ist der Eurozentralanschluss mit einem Kapillarrohr für Schweißbrenner mit Drahtführungsspi-
rale ausgestattet. Wird ein Schweißbrenner mit Drahtführungsseele verwendet, muss umgerüstet werden!
Schweißbrenner mit Drahtführungsseele > mit Führungsrohr betreiben!
Schweißbrenner mit Drahtführungsspirale > mit Kapillarrohr betreiben!
Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsseele:
Kapillarrohr drahtvorschubseitig in Richtung Eurozentralanschluss vorschieben und dort entnehmen.
Führungsrohr der Drahtführungsseele vom Eurozentralanschluss aus einschieben.
Zentralstecker des Schweißbrenners mit noch überlanger Drahtführungsseele vorsichtig in den Euro-
zentralanschluss einführen und mit Überwurfmutter verschrauben.
Drahtführungsseele mit Seelencutter > siehe Kapitel 9 kurz vor der Drahtvorschubrolle ablängen.
Zentralstecker des Schweißbrenners lösen und herausziehen.
Abgetrenntes Ende der Drahtführungsseele mit einem Drahtführungsseelenspitzer > siehe Kapitel 9
sauber entgraten und anspitzen.
Pos. Symbol
1
2
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
5.5
Drahtförderung
Verletzungsgefahr durch bewegliche Bauteile!
Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare,
Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen können!
Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
Gehäuseabdeckungen bzw. Schutzklappen während des Betriebs geschlossen halten!
Verletzungsgefahr durch unkontrolliert austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit gefördert werden und bei
unsachgemäßer oder unvollständiger Drahtführung unkontrolliert austreten und
Personen verletzen!
Vor dem Netzanschluss die vollständige Drahtführung von der Drahtspule bis zum
Schweißbrenner herstellen!
Drahtführung in regelmäßigen Abständen kontrollieren!
Während dem Betrieb alle Gehäuseabdeckungen bzw. Schutzklappen geschlossen halten!
24
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket

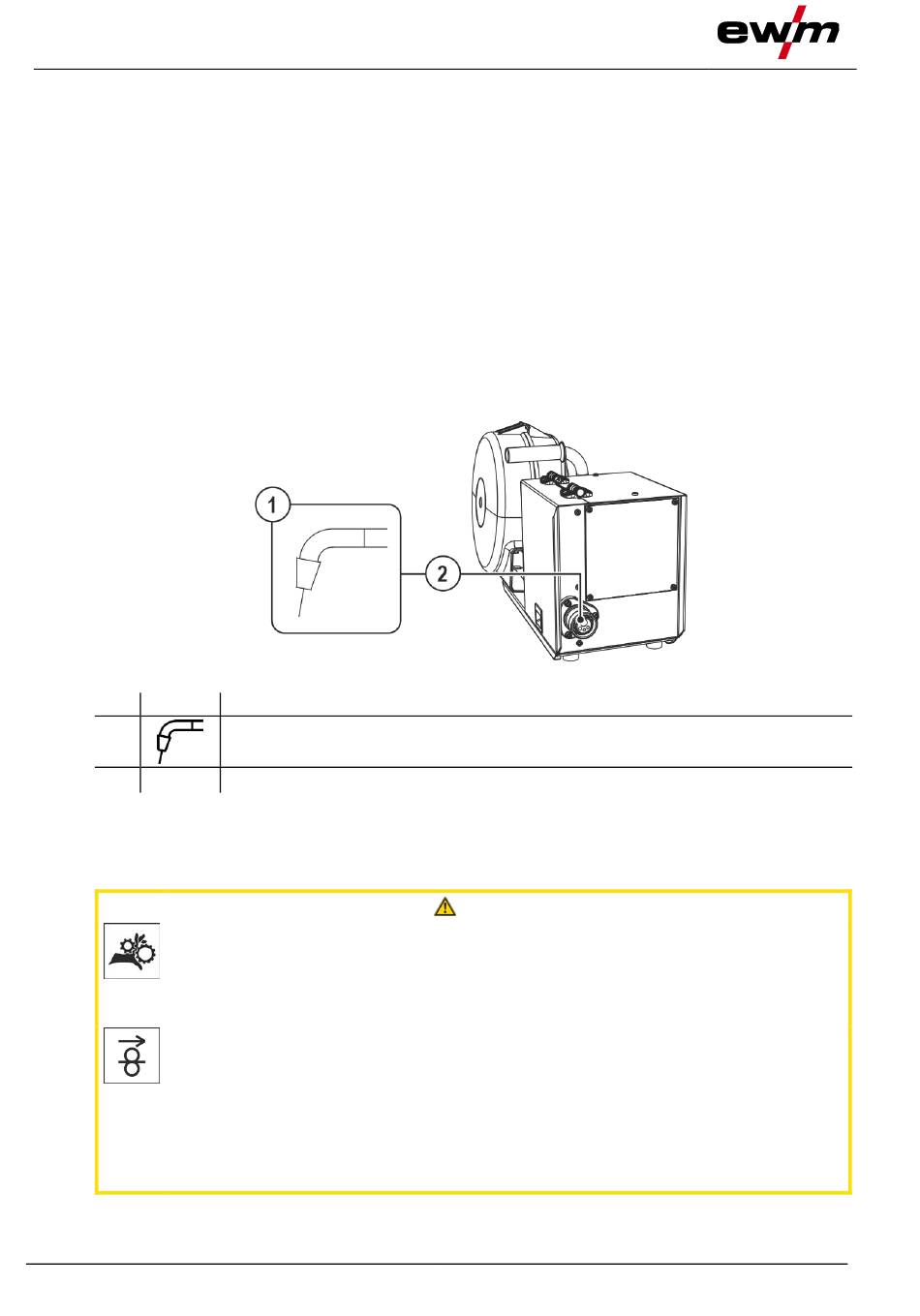

Abbildung 5-8
VORSICHT
099-002121-EW500
20.10.2022
