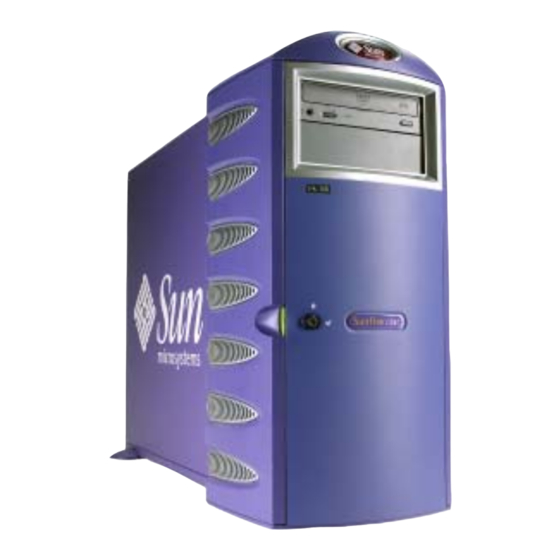

Sun Microsystems Fire V250 Ersatzteilhandbuch
Vorschau ausblenden
Andere Handbücher für Fire V250:
- Handbuch (90 Seiten) ,
- Installationshandbuch (52 Seiten)
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sun Microsystems Fire V250
Inhaltszusammenfassung für Sun Microsystems Fire V250
- Seite 1 Sun Fire V250- Ersatzteilhandbuch Sun Microsystems, Inc. 4150 Network Circle Santa Clara, CA 95054 U.S.A. 650-960-1300 Teile-Nr. 817-3396-10 Januar 2004, Revision A E-Mail-Adresse für Kommentare zu diesem Dokument: docfeedback@sun.com...
- Seite 2 Copyright 2003 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, California 95054, USA. Alle Rechte vorbehalten. Die in dem hier beschriebenen Produkt enthaltene Technologie ist geistiges Eigentum von Sun Microsystems, Inc. Diese geistigen Eigentumsrechte können insbesondere und ohne Einschränkung eines oder mehrere der unter http://www.sun.com/patents aufgeführten US-Patente sowie eines oder mehrere zusätzliche Patente oder schwebende Patentanmeldungen in den USA und anderen Ländern beinhalten.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt iii Abbildungen vii Vorwort ix Aus- und Einbau von Ersatzteilen 1 Anheben des Servers 2 Austauschbare Bauteile 2 Steuern der Stromversorgung des Servers 3 So schalten Sie den Server ein 4 So schalten Sie den Server aus 4 Vermeiden von elektrostatischen Entladungen 5 So vermeiden Sie elektrostatische Entladungen bei der Arbeit am vorderen Teil des Servers 6... - Seite 4 So bauen Sie ein CPU-Lüfter- und Kühlmodul aus 28 So tauschen Sie ein CPU-Lüfter- und Kühlmodul aus 29 Systemplatinenmodul 30 So bauen Sie die Systemplatine aus 31 PCI-Karten 33 So installieren Sie eine PCI-Karte 34 So entfernen Sie eine PCI-Karte 35 Sun Fire V250-Ersatzteilhandbuch • Januar 2004...
- Seite 5 SCSI-Rückplatine 36 So entfernen Sie die SCSI-Rückplatine 36 So tauschen Sie die SCSI-Rückplatine aus 38 Bandlaufwerk (Optional) 39 So installieren Sie ein Bandlaufwerk 39 So entfernen Sie ein Bandlaufwerk 40 DVD-ROM-Laufwerk 42 So bauen Sie das DVD-ROM-Laufwerk aus 42 So tauschen Sie das DVD-ROM-Laufwerk aus 43 Vordere Lüftereinheit 44 So entfernen Sie die vordere Lüftereinheit 45 So tauschen Sie die vordere Lüftereinheit aus 46...
- Seite 6 Sun Fire V250-Ersatzteilhandbuch • Januar 2004...
-
Seite 7: Abbildungen
Abbildungen Antistatischer Erdungspunkt in der Frontblende 6 ABBILDUNG 1-1 Antistatischer Erdungspunkt an der Rückseite 7 ABBILDUNG 1-2 Lage der Halteschrauben für die Wartungsblende 8 ABBILDUNG 1-3 Entfernen der Wartungsblende 9 ABBILDUNG 1-4 Ausbau eines Festplattenlaufwerks 12 ABBILDUNG 1-6 Einbau eines Festplattenlaufwerks 13 ABBILDUNG 1-7 Ausbau einer Stromversorgungseinheit 14 ABBILDUNG 1-8... - Seite 8 ABBILDUNG 1-29 Entfernen des DVD-ROM-Laufwerks 43 ABBILDUNG 1-30 Austauschen eines DVD-ROM-Laufwerk 44 ABBILDUNG 1-31 Entfernen der vorderen Lüftereinheit 45 ABBILDUNG 1-32 Austausch der vorderen Lüftereinheit 46 ABBILDUNG 1-33 Entfernen der Batterie 47 ABBILDUNG 1-34 viii Sun Fire V250-Ersatzteilhandbuch • Januar 2004...
-
Seite 9: Vorwort
Aus- und Einbau von Bauteilen des Servers. Einige Verfahren können vom Benutzer ausgeführt werden, andere dürfen jedoch nur von Kundendiensttechnikern ausge- führt werden. Voraussetzungen Lesen Sie das Sun Fire V250 Server Compliance and Safety Manual, bevor Sie die in diesem Handbuch beschriebenen Verfahren ausführen. Verwenden von UNIX-Befehlen ®... -
Seite 10: Typografische Konventionen
Sie müssen Superuser sein, um dies zu Namen oder Werte. tun. Geben Sie zum Löschen einer Datei Dateiname ein. Shell-Eingabeaufforderungen Shell Eingabeaufforderung C-Shell Computername C-Shell-Superuser Computername Bourne-Shell und Korn-Shell Bourne-Shell und Korn-Shell-Superuser ALOM-Shell sc> OpenBoot PROM-Shell x Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 11: Zugehörige Dokumentation
Lights-Out Management (LOM) Advanced Lights-Out Manager Online Help 817-3175-xx Lesen Sie das Sun Fire V250 Server Compliance and Safety Guide, bevor Sie die in diesem Handbuch beschriebenen Verfahren ausführen. Sun-Dokumentation im Internet Unter der folgenden Adresse finden Sie eine große Auswahl an Sun-Dokumentationen zum Anzeigen, Drucken und Bestellen (auch lokalisierte Versionen): http://www.sun.com/documentation/... - Seite 12 Sun Fire V250-Ersatzteilhandbuch • Januar 2004...
-
Seite 13: Aus- Und Einbau Von Ersatzteilen
KAPITEL Aus- und Einbau von Ersatzteilen In diesem Kapitel werden die Arbeitsschritte zum Aus- und Einbau der Hardware- komponenten im Inneren des Servers beschrieben. Achtung – Die hier erläuterten Arbeitsschritte dürfen nur von entsprechend geschulten Kundendiensttechnikern ausgeführt werden. Achtung – Lesen Sie sich die Informationen unter „Vermeiden von elektrostatischen Entladungen“... -
Seite 14: Anheben Des Servers
Hauptplatine, 0 MB, Single 1,064 GHz CPU F375-3146 Hauptplatine, 0 MB, Dual 1,064 GHz CPU F375-3147 Hauptplatine, 0 MB, Single 1,28 GHz CPU F375-3176 Hauptplatine, 0 MB, Dual 1,28 GHz CPU F375-3130 SCC-Lesegerät F370-5646 Vordere Lüftereinheit F370-5962 Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 15: Steuern Der Stromversorgung Des Servers
Vom Kundendiensttechniker austauschbare Bauteile (Fortsetzung) TABELLE 1-2 Komponente Teilenummer Kabelsatz F370-6114 SCSI-Rückplatine F370-5959 Stromverteilungskarte F370-5961 Hintere Lüftereinheit F370-6084 ALOM-Karte F501-6346 CPU-Kühlmodul mit Lüfter F370-5686 256 MB DDR1 DIMM (Paar) F370-5565 512 MB DDR1 DIMM (Paar) F370-4939 1 GB DDR1 DIMM (Paar) F370-4940 DVD-Laufwerk F370-5690... -
Seite 16: So Schalten Sie Den Server Ein
2. Erstellen Sie eine Sicherungskopie der Systemdateien und -daten. 3. Stellen Sie den Schalter für den Betriebsmodus auf die Position „Normal“ oder „Diagnostics“. 4. Drücken Sie ganz kurz den Schalter „Ein/Standby“. Daraufhin wird das System ordnungsgemäß über die Software heruntergefahren. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 17: Vermeiden Von Elektrostatischen Entladungen
Hinweis – Wenn Sie den Schalter „Ein/Standby“ kurz drücken und gleich wieder loslassen, wird das System ordnungsgemäß softwaregesteuert heruntergefahren. Wird der Schalter 4 Sekunden lang gedrückt gehalten, erfolgt ein sofortiges hard- waregesteuertes Herunterfahren. Das ordnungsgemäße softwaregesteuerte Herun- terfahren ist dem hardwaregesteuerten Herunterfahren vorziehen. Durch hard- waregesteuertes Herunterfahren kann die Festplatte beschädigt werden, was den Verlust von Daten zur Folge haben kann. -
Seite 18: So Vermeiden Sie Elektrostatische Entladungen Bei Der Arbeit Am Vorderen Teil Des Servers
Antistatischer Erdungspunkt in der Frontblende ABBILDUNG 1-1 So vermeiden Sie elektrostatische Entladungen bei der Arbeit an Bauteile im Inneren des Servers 1. Schalten Sie den Server aus. Siehe „Steuern der Stromversorgung des Servers“ auf Seite 3. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 19: Wartungsblende
2. Befestigen Sie das eine Ende des Antistatikbands am Erdungspunkt an der Rückseite des Servers und das andere Ende an Ihrem Handgelenk. Antistatischer Erdungspunkt an der Rückseite ABBILDUNG 1-2 Wartungsblende Entfernen Sie die Wartungsblende an der Seite des Servers, um auf die Bauteile im Inneren zuzugreifen. -
Seite 20: So Entfernen Sie Die Wartungsblende
Lage der Halteschrauben für die Wartungsblende ABBILDUNG 1-3 4. Legen Sie den Server auf die Seite. Achten Sie darauf, dass die Füße des Servers nicht beschädigt werden. 5. Entfernen Sie die Wartungsblende vom Gehäuse des Servers. Siehe ABBILDUNG 1-4 Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 21: Lage Der Bauteile
Wartungsblende nach hinten schieben und anschließend anheben Entfernen der Wartungsblende ABBILDUNG 1-4 Lage der Bauteile Die Lage der wichtigsten Bauteile des Servers ist in dargestellt. ABBILDUNG 1-5 Kapitel 1 Aus- und Einbau von Ersatzteilen 9... - Seite 22 Stromversorgungseinheiten Lesegerät für die Systemkonfigurationskarte Vordere Lüftereinheit Hintere Lüfter ALOM-Karte CPU/CPU- Lüfter PCI- Karten Halterung für lange PCI-Karten SCSI-Rückplatine Festplattenlaufwerk Lage der Bauteile im Inneren des Servers ABBILDUNG 1-5 Sun Fire V250-Ersatzteilhandbuch • Januar 2004...
-
Seite 23: Vom Benutzer Austauschbare Bauteile
Vom Benutzer austauschbare Bauteile Festplattenlaufwerke Informationen zum Ausbau des Festplattenlaufwerks bei laufendem Betriebssystem finden Sie im Sun Fire V250-Administrationshandbuch. So bauen Sie ein Festplattenlaufwerk aus 1. Sorgen Sie dafür, dass Sie ordnungsgemäß geerdet sind. Siehe „Vermeiden von elektrostatischen Entladungen“ auf Seite 5. -
Seite 24: So Bauen Sie Ein Festplattenlaufwerk Ein
7. Legen Sie das Laufwerk auf eine antistatische Matte bzw. Unterlage. So bauen Sie ein Festplattenlaufwerk ein 1. Sorgen Sie dafür, dass Sie ordnungsgemäß geerdet sind. Siehe „Vermeiden von elektrostatischen Entladungen“ auf Seite 5. 2. Entriegeln und öffnen Sie die Tür. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 25: Abbildung 1-7 Einbau Eines Festplattenlaufwerks
3. Schieben Sie den Sperrschieber an der Vorderseite des Festplattenlaufwerks nach rechts. Dadurch wird der Griff an der Festplattenvorderseite entsperrt. Der Hebel muss offen sein, bevor Sie das Festplattenlaufwerk in den Server einschieben, da das Laufwerk andernfalls nicht ordnungsgemäß einrastet. 4. -
Seite 26: Stromversorgungseinheit
Stromversorgungseinheit Hinweis – Weitere Informationen zum Auswechseln einer redundanten Stromversorgungseinheit finden Sie im Sun Fire V250-Administrationshandbuch. So tauschen Sie eine Stromversorgungseinheit aus 1. Schalten Sie den Server aus. Siehe „Steuern der Stromversorgung des Servers“ auf Seite 3. 2. Ziehen Sie das Netzkabel von der Stromversorgungseinheit ab. -
Seite 27: Abbildung 1-9 Einbau Einer Stromversorgungseinheit
4. Ziehen Sie die Stromversorgungseinheit an dem grünen Griff aus dem Server heraus. Siehe ABBILDUNG 1-8 5. Legen Sie das Modul auf eine antistatische Matte bzw. Unterlage. 6. Setzen Sie die Ersatz-Stromversorgungseinheit in den korrekten Einbauschacht ein. 7. Lassen Sie den Griff in der unteren Position, und schieben Sie die Stromversorgungseinheit bis zum Anschlag in das Servergehäuse ein. -
Seite 28: Vom Kundendiensttechniker Austauschbare Bauteile
Systemkonfigurationskarte und Lesegerät Taste „Ein/Standby“ Schalter für den Betriebsmodus Ausführliche Informationen zur Funktionsweise der Systemkonfigurationskarte finden Sie im Sun Fire V250-Administrationshandbuch. So bauen Sie das Lesegerät für die Systemkonfigurationskarte aus 1. Schalten Sie den Server aus. Siehe „Steuern der Stromversorgung des Servers“ auf Seite 3. -
Seite 29: So Tauschen Sie Das Lesegerät Für Die Systemkonfigurationskarte Aus
6. Lösen Sie die Halterungen des Lesegeräts für die Systemkonfigurationskarte, und ziehen Sie die Einheit heraus. Drücken Sie die zwei grünen Entsperrzungen der Stoppvorrichtungen an den Seiten zusammen, um die Einheit zu lösen. Weitere Informationen dazu finden Sie in ABBILDUNG 1-10 Ausbauen des Lesegeräts für die Systemkonfigurationskarte ABBILDUNG 1-10 7. -
Seite 30: Stromverteilungskarte
Stromverteilungskarte Sie Stromverteilungskarte (Power Distribution Board; PDB) versorgt die Bauteile im Inneren des Servers mit Strom. Achtung – Die hier erläuterten Arbeitsschritte dürfen nur von Kundendienst- technikern ausgeführt werden. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 31: So Bauen Sie Die Stromverteilungskarte Aus
So bauen Sie die Stromverteilungskarte aus 1. Schalten Sie den Server aus. Siehe „Steuern der Stromversorgung des Servers“ auf Seite 3. 2. Öffnen Sie die Tür. 3. Sorgen Sie dafür, dass Sie ordnungsgemäß geerdet sind. Siehe „Vermeiden von elektrostatischen Entladungen“ auf Seite 5. 4. -
Seite 32: Abbildung 1-12 Halteschrauben Für Die Stromverteilungskarte
Halteschrauben für die Stromverteilungskarte ABBILDUNG 1-12 8. Ziehen Sie die folgenden Netz- und Datenkabel ab: 2 Netzkabel an der Systemplatine 1 Datenkabel an der SCSI-Rückplatine 9. Trennen Sie die Verkabelung von der Halterung der Kabelführung. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 33: Abbildung 1-13 Ausbau Der Stromverteilungskarte
10. Entfernen Sie die Stromverteilungskarte und den Kabelbaum. Siehe ABBILDUNG 1-13 Ausbau der Stromverteilungskarte ABBILDUNG 1-13 Kapitel 1 Aus- und Einbau von Ersatzteilen 21... -
Seite 34: So Tauschen Sie Die Stromverteilungskarte Aus
Auf der Systemplatine des Servers befinden sich pro Prozessor vier Arbeits- speichermodul-Steckplätze. Arbeitsspeicher wird von Sun in Form von paarweisen DIMMs angeboten. Achten Sie darauf, dass die DIMM-Paare so wie geliefert verwendet und nicht vermischt werden. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 35: Arbeitsspeicher-Konfigurationsregeln
Achtung – Die hier erläuterten Arbeitsschritte dürfen nur von Kundendienst- technikern ausgeführt werden. Arbeitsspeicher-Konfigurationsregeln Die für den Sun Fire V250-Server erhältlichen Arbeitsspeichermodule werden in zusammengehörenden Paaren geliefert. Verwenden Sie immer nur zusammenge- hörende Arbeitsspeichermodule. Die Module dürfen nicht vermischt werden. -
Seite 36: So Entfernen Sie Arbeitsspeicher
7. Setzen Sie die Wartungsblende wieder auf. So entfernen Sie Arbeitsspeicher 1. Drücken Sie die Schnappverschlüsse an den Seiten des Arbeitsspeichermoduls nach unten. Dadurch lässt sich das Modul aus dem Steckplatz entfernen. Siehe ABBILDUNG 1-16 Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 37: Hintere Lüfter
3. Setzen Sie die Wartungsblende wieder auf. Hintere Lüfter An der Rückseite des Sun Fire V250 ist ein Lüftermodul angebracht, das aus zwei Lüftern besteht. Dieses Modul wird als Einheit entfernt und ausgetauscht. Achtung – Die hier erläuterten Arbeitsschritte dürfen nur von Kundendienst- technikern ausgeführt werden. -
Seite 38: So Entfernen Sie Das Lüftermodul
Siehe „So entfernen Sie die Wartungsblende“ auf Seite 8. 3. Ziehen Sie die Netzkabel des Lüftermoduls von der Systemplatine ab. Siehe ABBILDUNG 1-17 Netzkabel der Lüftereinheit Abziehen der Netzkabel des Lüftermoduls ABBILDUNG 1-17 4. Lösen Sie die Lüfterverrieglung. Siehe ABBILDUNG 1-18 Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 39: So Tauschen Sie Das Lüftermodul Aus
Lüfterverriegelung Entfernen des Lüftermoduls ABBILDUNG 1-18 5. Klappen Sie das Lüftermodul heraus, und nehmen Sie es aus dem Gehäuse. So tauschen Sie das Lüftermodul aus 1. Bauen Sie den Ersatzlüftermodul ein. 2. Schließen Sie die Netzkabel des Lüfters an die Systemplatine an. 3. -
Seite 40: So Bauen Sie Ein Cpu-Lüfter- Und Kühlmodul Aus
2. Sorgen Sie dafür, dass der Server ordnungsgemäß geerdet ist. Befolgen Sie die Anweisungen unter „Vermeiden von elektrostatischen Entladungen“ auf Seite 5. 3. Entfernen Sie die Wartungsblende. Siehe „So entfernen Sie die Wartungsblende“ auf Seite 8. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 41: So Tauschen Sie Ein Cpu-Lüfter- Und Kühlmodul Aus
4. Ziehen Sie das Netzkabel des CPU-Lüfters von der Systemplatine ab. Entfernen des CPU-Lüfters ABBILDUNG 1-19 5. Drücken Sie auf die Verriegelungen, um die rückseitigen Clips zu lösen. 6. Entfernen Sie die Verschlüsse an der Seite des Moduls. 7. Schieben Sie das Kühlmodul so weit, dass es aus den vorderseitigen Clips gelöst wird. -
Seite 42: Systemplatinenmodul
ABBILDUNG 1-20 3. Schließen Sie das Netzkabel des CPU-Lüfter- und Kühlmoduls an. Systemplatinenmodul Die CPU und die Systemplatine bilden zusammen ein gemeinsames Modul. Achtung – Die hier erläuterten Arbeitsschritte dürfen nur von Kundendiensttechnikern ausgeführt werden. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 43: So Bauen Sie Die Systemplatine Aus
So bauen Sie die Systemplatine aus 1. Schalten Sie die Stromversorgung des Servers aus. Siehe „Steuern der Stromversorgung des Servers“ auf Seite 3. 2. Legen Sie den Server auf die Seite. 3. Sorgen Sie dafür, dass der Server ordnungsgemäß geerdet ist. Siehe „Vermeiden von elektrostatischen Entladungen“... -
Seite 44: Abbildung 1-22 Lage Der Halteschraube Der Systemplatine
Mechanismus von der Rückseite des Servers weg. Lage der Halteschraube der Systemplatine ABBILDUNG 1-22 12. Schieben Sie den Hebel zum Entsperren der Systemplatine in Richtung der Vorderseite des Servers, um die Systemplatine zu lösen. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 45: Pci-Karten
Ausbau der Systemplatine aus dem Gehäuse ABBILDUNG 1-23 PCI-Karten Informationen zu den für den Server erhältlichen PCI-Karten finden Sie im Sun Fire V250-Administrationshandbuch. Achtung – Die hier erläuterten Arbeitsschritte dürfen nur von Kundendiensttechnikern ausgeführt werden. Kapitel 1 Aus- und Einbau von Ersatzteilen 33... -
Seite 46: So Installieren Sie Eine Pci-Karte
Klappen Sie den Halterungsmechanismus zurück, um die PCI-Karte zu lösen. Halterungsmechanismus der PCI-Karte Sperrvorrichtung der PCI-Karte Halterungsmechanismus der PCI-Karte ABBILDUNG 1-24 6. Legen Sie die PCI-Karte in den entsprechenden Steckplatz ein, und drücken Sie sie hinein, bis sie fest sitzt. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 47: So Entfernen Sie Eine Pci-Karte
7. Setzen Sie die Halterung für lange PCI-Karten gegebenenfalls wieder ein, und befestigen Sie sie mithilfe der Schrauben. 8. Schließen Sie Halterungsmechanismus der PCI-Karte wieder. So entfernen Sie eine PCI-Karte 1. Lösen Sie zum Entfernen einer langen PCI-Karte die Schrauben, mit denen die Halterung für lange PCI-Karten befestigt ist. -
Seite 48: Scsi-Rückplatine
Achtung – Die hier erläuterten Arbeitsschritte dürfen nur von entsprechend geschulten Kundendiensttechnikern ausgeführt werden. So entfernen Sie die SCSI-Rückplatine 1. Schalten Sie die Stromversorgung des Servers aus. Siehe „Steuern der Stromversorgung des Servers“ auf Seite 3. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... - Seite 49 2. Sorgen Sie dafür, dass der Server ordnungsgemäß geerdet ist. Siehe „Vermeiden von elektrostatischen Entladungen“ auf Seite 5. 3. Bauen Sie alle Festplattenlaufwerke aus. Siehe „So bauen Sie ein Festplattenlaufwerk aus“ auf Seite 11. Notieren Sie sich den Steckplatz, aus dem Sie das Festplattenlaufwerk entfernen. 4.
-
Seite 50: So Tauschen Sie Die Scsi-Rückplatine Aus
ABBILDUNG 1-26 4. Schließen Sie alle Netz- und Datenkabel wieder an. 5. Bauen Sie die Festplattenlaufwerke wieder ein. Prüfen Sie anhand der zuvor gemachten Notizen, ob sich die Festplattenlaufwerke wieder in den richtigen Laufwerksschächten befinden. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 51: Bandlaufwerk (Optional)
Bandlaufwerk (Optional) Das Bandlaufwerk befindet sich an der Frontblende des Servers. Wenn kein Bandlaufwerk installiert ist, befindet sich an dieser Stelle eine Abdeckplatte. So installieren Sie ein Bandlaufwerk 1. Schalten Sie den Server aus. Siehe „Steuern der Stromversorgung des Servers“ auf Seite 3. 2. -
Seite 52: So Entfernen Sie Ein Bandlaufwerk
So entfernen Sie ein Bandlaufwerk 1. Überprüfen Sie, dass sich kein Datenträger im Bandlaufwerk befindet. 2. Schalten Sie den Server aus. Siehe „Steuern der Stromversorgung des Servers“ auf Seite 3. 3. Öffnen Sie die Tür. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 53: Abbildung 1-29 Entfernen Des Optionalen Bandlaufwerks
4. Sorgen Sie dafür, dass der Server ordnungsgemäß geerdet ist. Siehe „Vermeiden von elektrostatischen Entladungen“ auf Seite 5. 5. Lösen Sie die Halterungen des Bandlaufwerks im Server. Siehe ABBILDUNG 1-29 Drücken Sie die zwei grünen Entsperrzungen der Stoppvorrichtungen an den Seiten zusammen, um die Einheit zu lösen. -
Seite 54: Dvd-Rom-Laufwerk
2. Schalten Sie den Server aus. Siehe „Steuern der Stromversorgung des Servers“ auf Seite 3. 3. Öffnen Sie die Tür. 4. Sorgen Sie dafür, dass der Server ordnungsgemäß geerdet ist. Siehe „Vermeiden von elektrostatischen Entladungen“ auf Seite 5. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 55: So Tauschen Sie Das Dvd-Rom-Laufwerk Aus
5. Lösen Sie die Halterungen des DVD-ROM-Laufwerks. Siehe ABBILDUNG 1-30 Drücken Sie die zwei grünen Entsperrzungen der Stoppvorrichtungen an den Seiten zusammen, um die Einheit zu lösen. Entfernen des DVD-ROM-Laufwerks ABBILDUNG 1-30 6. Ziehen Sie das DVD-ROM-Laufwerk aus dem Steckplatz. 7. -
Seite 56: Vordere Lüftereinheit
Austauschen eines DVD-ROM-Laufwerk ABBILDUNG 1-31 Vordere Lüftereinheit An der Vorderseite des Servers neben den Einbauschächten für die Festplattenlaufwerke befinden sich zwei Lüftereinheiten. Indem Sie die Tür öffnen, haben Sie Zugang zu den Lüftereinheiten. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 57: So Entfernen Sie Die Vordere Lüftereinheit
So entfernen Sie die vordere Lüftereinheit 1. Schalten Sie den Server aus. Siehe „Steuern der Stromversorgung des Servers“ auf Seite 3. 2. Öffnen Sie die Tür. 3. Sorgen Sie dafür, dass der Server ordnungsgemäß geerdet ist. Siehe „Vermeiden von elektrostatischen Entladungen“ auf Seite 5. 4. -
Seite 58: So Tauschen Sie Die Vordere Lüftereinheit Aus
4. Setzen Sie die Lüftereinheit in den leeren Einbauschacht ein. 5. Schieben Sie die Lüftereinheit vollständig in den Einbauschacht. 6. Ziehen Sie die Halteschraube fest. Austausch der vorderen Lüftereinheit ABBILDUNG 1-33 Batterie Die Batterie versorgt die Uhr des Servers mit Strom. Sun Fire V250-Ersatzteilhandbuch • Januar 2004... -
Seite 59: So Tauschen Sie Die Batterie Aus
Achtung – Wenn die Batterie nicht korrekt ausgewechselt wird, besteht Explosions- gefahr. Befolgen Sie die entsprechenden Anweisungen beim Entsorgen der alte Batterien. So tauschen Sie die Batterie aus 1. Schalten Sie den Server aus. Siehe „Steuern der Stromversorgung des Servers“ auf Seite 3. 2. - Seite 60 Sun Fire V250-Ersatzteilhandbuch • Januar 2004...
-
Seite 61: Index
Index Abdeckung 7 Lesegerät für die Systemkonfigurationskarte 16 Arbeitsspeicher 22 Lüfter 25 Ausbau Lesegerät für Speicherkarte 16, 17 Systemplatine 31 PCI-Karten 33 Batterie 46 Schlüsselschalter Position „Diagnostics“ 4 Position „Locked“ 4 CPU- und Systemplatinenmodul 30 Strom Schalter „Ein/Standby“ 3 CPU-Kühlmodul 27 Stromversorgung des Servers steuern 3 Stromverteilungskarte 18 Systemkonfigurationskarte... - Seite 62 Sun Fire V250-Ersatzteilhandbuch • Januar 2004...
