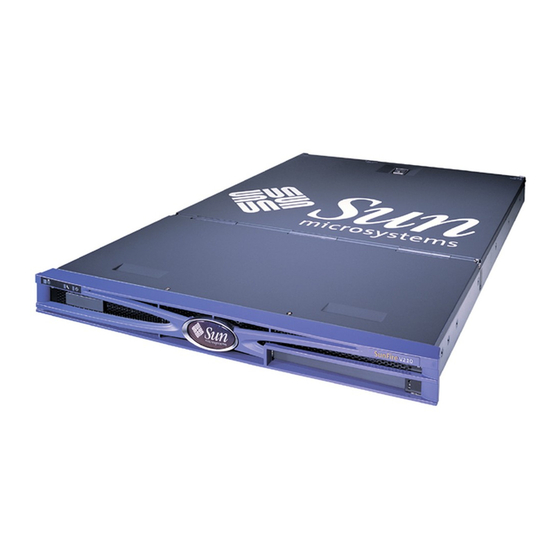

Sun Microsystems Fire V210 Installationshandbuch

Sun Microsystems Fire V210 Installationshandbuch

Vorschau ausblenden Andere Handbücher für Fire V210:
Inhaltsverzeichnis

Werbung

Sun Fire
-Server V210 und V240 –
Installationshandbuch
Sun Microsystems, Inc.
www.sun.com
Teilenr. 819-4944-10
Dezember 2005, Version A
Anmerkungen zu diesem Dokument richten Sie bitte an:
http://www.sun.com/hwdocs/feedback

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sun Microsystems Fire V210

  • Seite 1 Sun Fire -Server V210 und V240 – ™ Installationshandbuch Sun Microsystems, Inc. www.sun.com Teilenr. 819-4944-10 Dezember 2005, Version A Anmerkungen zu diesem Dokument richten Sie bitte an: http://www.sun.com/hwdocs/feedback...
  • Seite 2 UNIX ist ein in den USA und anderen Ländern eingetragenes Markenzeichen, das ausschließlich über die X/Open Company Ltd. lizenziert wird. Sun, Sun Microsystems, das Sun-Logo, Sun Fire, Java, OpenBoot und Solaris sind in den USA und anderen Ländern eingetragene Markenzeichen von Sun Microsystems Inc.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Vorwort ix Einführung in die Installation der Sun Fire-Server V210 und V240 1 Vorschau auf den Installationsprozess 1 Überprüfen des Inhalts des Lieferpakets 3 Bedienung der SUN ALOM-Software (Advanced Lights Out Manager) 3 Einbauen der Hardware 5 Inhalt des Einbausatzes 5 Kompatible Racks 5 Einbauen der Schienen 6 ▼...
  • Seite 4 Hochfahren und Konfigurieren des Servers 15 Bedeutung der Statusanzeigen 15 Hochfahren des Servers 17 ▼ So fahren Sie den Server mithilfe der Tastatur hoch 17 ▼ So fahren Sie den Server mithilfe der Taste „Ein/Standby“ hoch 18 ▼ So fahren Sie das System mithilfe der Taste „Ein/Standby“ herunter 19 Konfigurieren des Servers 20 ▼...
  • Seite 5 Abbildungen Zerlegen der Schiene vor dem Einbau 7 ABBILDUNG 2-1 Anbringen der Schienenbaugruppe am Rack-Ständer 8 ABBILDUNG 2-2 Einsetzen des Servers mit Montagebügeln in die Schienen 9 ABBILDUNG 2-3 Einfügen der Schienenverlängerung der Kabelführung in das hintere Ende der linken ABBILDUNG 2-4 Schiene 10 Einsetzen des Montagebügels der Kabelführung in das hintere Ende der rechten...
  • Seite 6 Sun Fire-Server V210 und V240 – Installationshandbuch • Dezember 2005...
  • Seite 7 Tabellen Serverstatusanzeigen 16 TABELLE 3-1 Anzeigen für Festplattenlaufwerke 16 TABELLE 3-2 LED-Anzeigen für den Status der Netzwerkverbindung 16 TABELLE 3-3 LED-Anzeigen für die Geschwindigkeit der Netzwerkverbindung 16 TABELLE 3-4...
  • Seite 8 viii Sun Fire-Server V210 und V240 – Installationshandbuch • Dezember 2005...
  • Seite 9: Vorwort

    Standort bereits für die Installation vorbereitet und die neuesten Produkthinweise gelesen haben. Lesen Sie vor der Installation diese Dokumente: Sun Fire-Server V210 und V240 – Erste Schritte ■ Sun Fire V210 and V240 Servers Product Notes ■ OpenBoot PROM Enhancements for Diagnostic Operation ■...
  • Seite 10: Aufbau Dieses Handbuchs

    Aufbau dieses Handbuchs Kapitel 1 enthält eine Beschreibung des Installationsverfahrens, eine Auflistung des Lieferumfangs sowie einen Überblick über die Bedienung der ALOM-Software (Sun Advanced Lights Out Manager). Kapitel 2 enthält eine Auflistung der Bestandteile des Einbausatzes, eine Liste kompatibler Racks und Anweisungen zum Einbau des Servers im Rack, zur Installation des Kabelführungsarms, zur Verkabelung des Servers sowie zur Überprüfung der Installation.
  • Seite 11: Shell-Eingabeaufforderungen

    Shell-Eingabeaufforderungen Shell Eingabeaufforderung C-Shell Rechnername% C-Shell-Superuser Rechnername# Bourne-Shell und Korn-Shell Bourne-Shell und Korn-Shell-Superuser Typografische Konventionen Schriftart Bedeutung Beispiele Die Namen von Befehlen, Bearbeiten Sie Ihre.login-Datei. AaBbCc123 Dateien, Verzeichnissen; Verwenden Sie ls -a, um eine Liste aller Bildschirmausgaben Dateien zu erhalten. % Sie haben eine neue Nachricht.
  • Seite 12: Dokumentation Zum Thema

    HTML Dienst Sun Fire-Server V210 und V240 – 819-4924 PDF und Online Service-Handbuch HTML Sicherheit und Sun Fire V210 and V240 Servers 817-4827 PDF und Online Konformität Compliance and Safety Manual HTML Neueste Sun Fire V210 and V240 Servers 819-4205...
  • Seite 13: Websites Von Drittanbietern

    Websites von Drittanbietern Sun ist nicht für die Verfügbarkeit von den in diesem Dokument genannten Websites von Drittanbietern verantwortlich. Inhalt, Werbungen, Produkte oder anderes Material, das auf oder über diese Sites oder Ressourcen verfügbar ist, drücken weder die Meinung von Sun aus, noch ist Sun für diese verantwortlich. Sun ist nicht verantwortlich oder haftbar für tatsächliche oder vermeintliche Schäden oder Verluste, die durch oder in Verbindung mit der Verwendung von über solche Websites oder Ressourcen verfügbaren Inhalten, Waren oder Dienstleistungen bzw.
  • Seite 14 xiv Sun Fire-Server V210 und V240 – Installationshandbuch • Dezember 2005...
  • Seite 15: Einführung In Die Installation Der Sun Fire-Server V210 Und V240

    K A P I T E L Einführung in die Installation der Sun Fire-Server V210 und V240 Dieses Kapitel enthält eine Beschreibung der Sun Fire-Server sowie einen Überblick über den Installationsprozess. Das Kapitel enthält die folgenden Abschnitte: „Vorschau auf den Installationsprozess“ auf Seite 1 ■...
  • Seite 16 Schienen unterscheidet sich deshalb stark von dem Vorgehen für die vorigen Versionen. Außerdem ersetzt dieses Dokument das Poster zur Rack-Montage, das im Lieferumfang früherer Sun Fire V210/V240-Server enthalten war. Spezifische Anweisungen finden Sie unter „Einbauen der Schienen“ auf Seite 4.
  • Seite 17: Überprüfen Des Inhalts Des Lieferpakets

    Überprüfen des Inhalts des Lieferpakets Der Server wird mit mehreren Bauteilen geliefert. Kontrollieren Sie beim Auspacken, dass alle Komponenten vollständig vorhanden sind. Sollte eine Komponente fehlen, setzen Sie sich mit Ihrem Sun-Vertreter in Verbindung. Einbausatz ■ Cat5 RJ 45-Kabel ■ Zubehörkit ■...
  • Seite 18 Die Stromversorgung der ALOM-Schaltung erfolgt durch den Standby-Strom des Servers. Das bedeutet: ALOM wird in dem Moment aktiv, in dem der Server an eine Stromquelle ■ angeschlossen wird, und bleibt auch so lange aktiv, bis die Stromversorgung durch Ziehen des Stromkabels unterbrochen wird. ALOM ist auch dann aktiv, wenn das Betriebssystem offline ist und sich der ■...
  • Seite 19: Einbauen Der Hardware

    K A P I T E L Einbauen der Hardware In diesem Kapitel wird der Einbau der Server Sun Fire V210 und V240 in ein Rack sowie der Anschluss der entsprechenden Kabel beschrieben. Das Kapitel umfasst die folgenden Abschnitte: „Inhalt des Einbausatzes“ auf Seite 5 ■...
  • Seite 20: Einbauen Der Schienen

    Abstandbreite (zwischen Gestellstützen und Kabelkanälen) zwischen vorderer ■ und hinterer Montagefläche mindestens 456 mm. Hinweis – Die Anweisungen sind mit Abbildungen des Sun Fire V210 illustriert, gelten jedoch ebenso für den Sun Fire V240. Achtung – Zur Vermeidung von Kippgefahr durch Kopflastigkeit sind Racks stets von unten nach oben zu bestücken.
  • Seite 21: So Zerlegen Sie Die Schienen

    ▼ So zerlegen Sie die Schienen 1. Packen Sie die Schienen aus. 2. Ermitteln Sie nach die Schienensperre an der Vorderseite einer der ABBILDUNG 2-1 Schienenbaugruppen. 3. Drücken Sie die Verriegelungen auf der Ober- und Unterseite der Sperre ein und ziehen Sie dabei den Montagebügel bis zum Anschlag aus der Schienenbaugruppe.
  • Seite 22: So Bringen Sie Die Montagebügel Am Server An

    So bringen Sie die Montagebügel am Server an ▼ 1. Setzen Sie einen Montagebügel so am Servergehäuse an, dass sich die Schienensperre an der Servervorderseite befindet und die drei Schlitze im Montagebügel mit den drei Schraubenbohrungen an der Gehäuseseite übereinstimmen. 2.
  • Seite 23: So Bringen Sie Den Server An Den Schienenbaugruppen An

    So bringen Sie den Server an den ▼ Schienenbaugruppen an Achtung – Für dieses Verfahren sind aufgrund des Servergewichts mindestens zwei Personen erforderlich. Um Geräteschäden zu vermeiden und Ihre Gesundheit nicht zu gefähren, sollten Sie dieses Verfahren nie allein durchführen. 1.
  • Seite 24: Einbauen Des Kabelführungsarms

    5. Schieben Sie den Server weiter, bis die Schienensperren an der Vorderseite der Montagebügel in die Schienenbaugruppen einrasten. Achtung – Überprüfen Sie, bevor Sie fortfahren, ob der Server sicher im Rack montiert ist und die Schienensperren in die Montagebügel eingerastet sind. Einbauen des Kabelführungsarms Dieser Abschnitt enthält Verfahrensbeschreibungen für den Einbau des optionalen Kabelführungsarms, das Verlegen und Anschließen der Kabel sowie die...
  • Seite 25: Einsetzen Des Montagebügels Der Kabelführung In Das Hintere Ende Der Rechten Schiene

    Hinweis – Stützen Sie die Kabelführung während der übrigen Installationsschritte. Lassen Sie die Kabelführung nicht mit ihrem ganzen Gewicht hängen, solange sie nicht an allen drei Montagepunkten befestigt ist. 4. Fügen Sie das Verbindungsstück am Montagebügel der Kabelführung in die rechte Schiene ein, bis es hörbar einrastet ( ABBILDUNG 2-5 Einsetzen des Montagebügels der Kabelführung in das hintere Ende der...
  • Seite 26: So Überprüfen Sie Die Funktionsweise Von Schienen Und Kabelführungsarm

    6. Setzen Sie die Kabelaufhängungen in die passenden Löcher in der Kabelführung ein und klemmen Sie diese fest ( ABBILDUNG 2-7 Einsetzen der Kabelaufhängungen in die Kabelführung ABBILDUNG 2-7 7. Schließen Sie nach Bedarf die Kabel am Server an. Informationen zur Position der Stromeingängen und E/A-Anschlüsse auf der Servervorder- und -rückseite entnehmen Sie bitte dem Dokument Sun Fire-Server V210 und V240 –...
  • Seite 27 4. Schieben Sie den Server wie folgt wieder zurück in das Rack. Wenn der Server ganz ausgezogen ist, müssen Sie zwei Schienenanschlaggruppen entriegeln, um den Server wieder in das Rack zu schieben: a. Bei der ersten Anschlaggruppe handelt es sich um Hebel. Sie befinden sich unmittelbar hinter der rückwärtigen Blende des Servers auf der Innenseite beider Schienen.
  • Seite 28 Sun Fire-Server V210 und V240 – Installationshandbuch • Dezember 2005...
  • Seite 29: Hochfahren Und Konfigurieren Des Servers

    K A P I T E L Hochfahren und Konfigurieren des Servers In diesem Kapitel werden die Schritte zum Hochfahren und Konfigurieren des Servers für den jeweiligen Einsatzzweck beschrieben. Es umfasst die folgenden Abschnitte: „Bedeutung der Statusanzeigen“ auf Seite 15 ■...
  • Seite 30 Serverstatusanzeigen TABELLE 3-1 Anzeige LED-Farbe LED-Status Bedeutung Aktivität grün Der Server ist eingeschaltet und das Betriebssystem Solaris wird ausgeführt. Entweder wird der Server nicht mit Strom versorgt oder das Solaris-BS wird nicht ausgeführt. Wartung gelb Der Server ist auf ein Problem gestoßen. Der Einsatz erforderlich eines Wartungsmitarbeiters ist nötig.
  • Seite 31: Hochfahren Des Servers

    Schlüsselschalter in dieser Position befindet, kann die Taste „Ein/Standby“ die Stromversorgung des Servers steuern. Ausführliche Informationen zur Funktionsweise des Systemschalters finden Sie im Sun Fire-Server V210 und V240 – Administrationshandbuch. Der Sun Fire V210-Server besitzt keinen Schlüsselschalter. ▼ So fahren Sie den Server mithilfe der Tastatur hoch 1.
  • Seite 32: So Fahren Sie Den Server Mithilfe Der Taste „Ein/Standby" Hoch

    4. Schalten Sie die Stromversorgung für alle Peripherie- und externen Speichergeräte ein, die an den Server angeschlossen sind. Genauere Informationen zu den einzelnen Geräten finden Sie in der entsprechenden mitgelieferten Dokumentation. 5. Geben Sie an der Konsoleneingabeaufforderung den folgenden Befehl ein, um den Server hochzufahren: sc>...
  • Seite 33: So Fahren Sie Das System Mithilfe Der Taste „Ein/Standby" Herunter

    6. (Nur beim Sun Fire V240): a. Stellen Sie den Schlüsselschalter auf die Position „Locked“. Auf diese Weise wird verhindert, dass das System unbeabsichtigterweise ausgeschaltet werden kann. b. Ziehen Sie den Systemschlüssel aus dem Schlüsselschalter und bewahren Sie ihn an einem sicheren Platz auf. 7.
  • Seite 34: Konfigurieren Des Servers

    Konfigurieren des Servers Auf dem Sun Fire-Server sind das Betriebssystem Solaris 10 und Java Enterprise System bei Lieferung auf der Festplatte vorinstalliert. Wenn Sie den Server zum ersten Mal hochfahren, werden Sie automatisch durch den Konfigurationsprozess geführt. Dieser Konfigurationsprozess besteht aus einer Reihe von Fragen. Anhand Ihrer Antworten wird der Server konfiguriert.
  • Seite 35: So Konfigurieren Sie Den Server Ohne Die Bei Einem Namensserver Registrierten Serverdetails

    2. Legen Sie fest, ob IPv6 aktiviert werden soll, und führen Sie die auf dem Bildschirm angezeigten Anweisungen aus. 3. Legen Sie fest, ob das Sicherheitsprotokoll Kerberos aktiviert werden soll, und befolgen Sie die Anweisungen auf dem Bildschirm. 4. Geben Sie auf die entsprechende Aufforderung hin ein Passwort (sofern gewünscht) für Benutzer ein, die sich als Root anmelden.
  • Seite 36: So Führen Sie Die Erstkonfiguration Eines Nicht Vernetzten Servers Aus

    8. Legen Sie fest, ob das Sicherheitsprotokoll Kerberos aktiviert werden soll, und befolgen Sie die Anweisungen auf dem Bildschirm. 9. Legen Sie den Namen-Service fest, den der Server verwenden soll. 10. Geben Sie den Namen der Domäne ein, zu der der Server gehören soll. 11.
  • Seite 37: So Löschen Sie Die Konfiguration

    So löschen Sie die Konfiguration ▼ 1. Geben Sie an der Solaris-Eingabeaufforderung Folgendes ein: # sys-unconfig 2. Wenn Sie aufgefordert werden zu bestätigen, dass Sie einen „leeren“ Server erstellen möchten, geben Sie y (für Yes=Ja) ein. 3. Geben Sie an der OpenBoot PROM-Eingabeaufforderung Folgendes ein: ok>...
  • Seite 38: So Zeigen Sie Die Alom-Eingabeaufforderung An

    So zeigen Sie die ALOM-Eingabeaufforderung ▼ 1. Geben Sie die Standardtastenkombination ein: # #. Hinweis – Wenn Sie nach dem Einschalten des Servers zur ALOM- Eingabeaufforderung wechseln, werden Sie als Administrator („admin“) angemeldet und aufgefordert, ein Passwort festzulegen. Dieses Passwort benötigen Sie zum Ausführen bestimmter Befehle.
