Schalter 2 - Schaltereinstellungen
Schalter
1
2
3
4
*) Wie im Stromwandler
3.3.
Anpassen der Überstrom-Einstellung
Im ARCON 2.0 Schutzsystem sind alle Überstrom-Einstellungen als ein Mehrfaches des
Sekundärnennstroms angegeben. Bei einer Sekundärstromauswahl von 5A zum Beispiel
entspricht der Einstellwert von 1,5 einem Strom von 7,5 A im Sekundärstromkreis des Lei-
stungsschalters. Anpassen der Überstrom-Einstellung ist am bequemsten nach dem Einstell-
wert im CURRENT Betriebsmodus.
HINWEIS! Die Überstrom-Einstellungen werden ungeachtet des Modus der Master-Einheit geän-
dert. Die neuen Einstellungen sind sofort wirksam. Die Einstellungen sollten aber nur im
CURRENT Modus vorgenommen werden, da der neue Einstellwert in diesem Modus
sofort sichtbar ist.

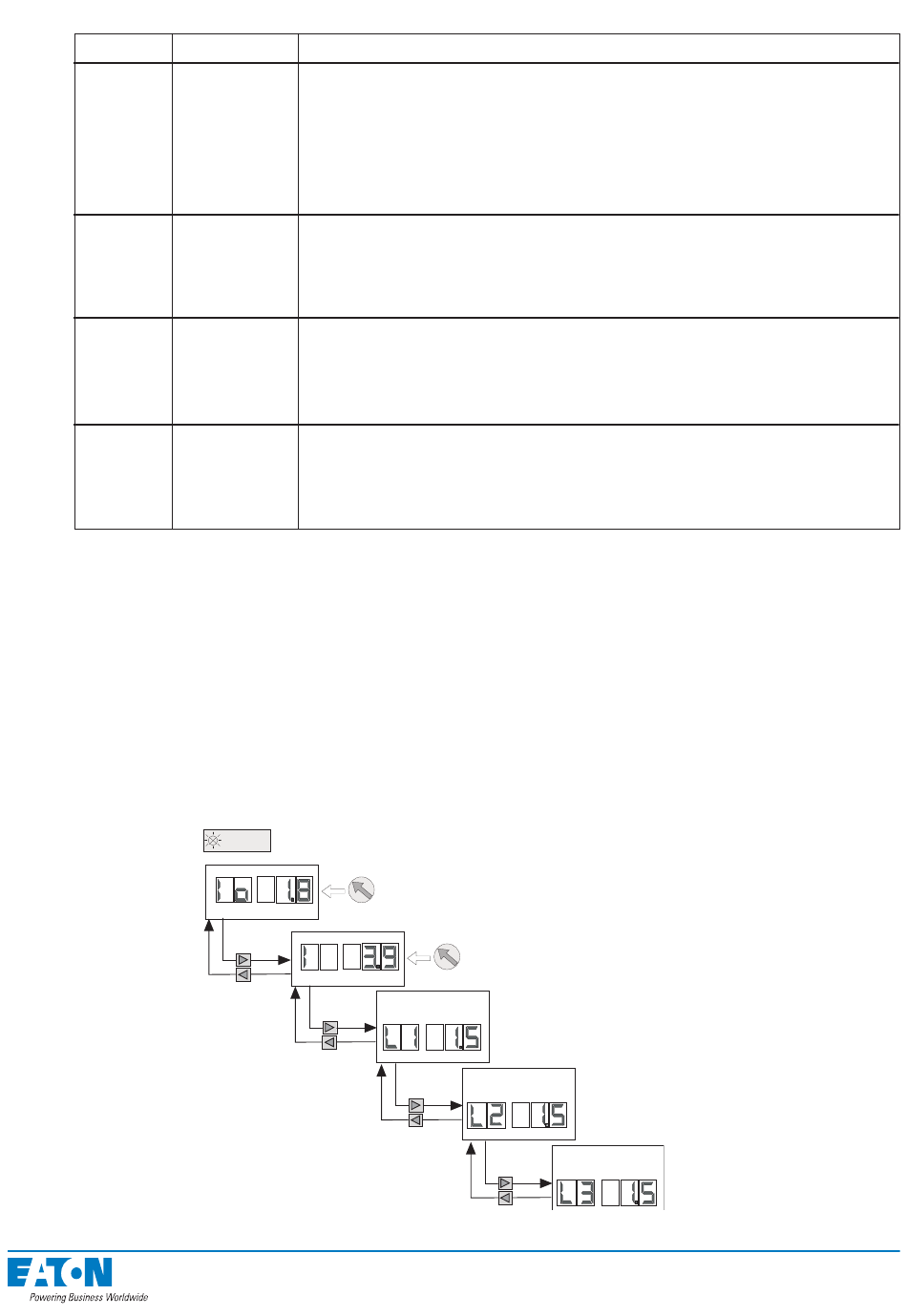

Abbildung: Anpassen der Überstrom-Einstellungen
Defi nition
Beschreibung
Verriegelung Stellung "0" (Schalter unten):
Das Auslöse-Relais ist nur betriebsbereit, solange der Schutz
aktiviert ist
Stellung "1" (Schalter oben):
Das Auslöse-Relais wechselt nach dem Auslösen in den
Verriegelt-Status
1A / 5A *
Stellung "0" (Schalter unten):
Sekundärnennstrom des Stromwandlers ist 1 A
Stellung "1" (Schalter oben):
Sekundärnennstrom des Stromwandlers ist 5 A
I> out
Stellung "0" (Schalter unten):
Einheit überträgt die Stromkriterien nicht an andere Einheiten
Stellung "1" (Schalter oben):
Einheit überträgt die Stromkriterien an andere Einheiten
I> in
Stellung "0" (Schalter unten):
Einheit erhält keine Stromkriterien von anderen Einheiten
Stellung "1" (Schalter oben):
Einheit erhält Stromkriterien von anderen Einheiten
CURRENT
USE THE TRIMMER FOR SET THE LEVEL
OF PICK-UP CURRENT Io/L2
USE THE TRIMMER FOR SET THE LEVEL
OF PICK-UP CURRENT L1/L3
CURRENT IN PHASE 1
CURRENT IN PHASE 2
32
CURRENT IN PHASE 3
