Defekte Slave-Einheit (Fehler-Code 11)

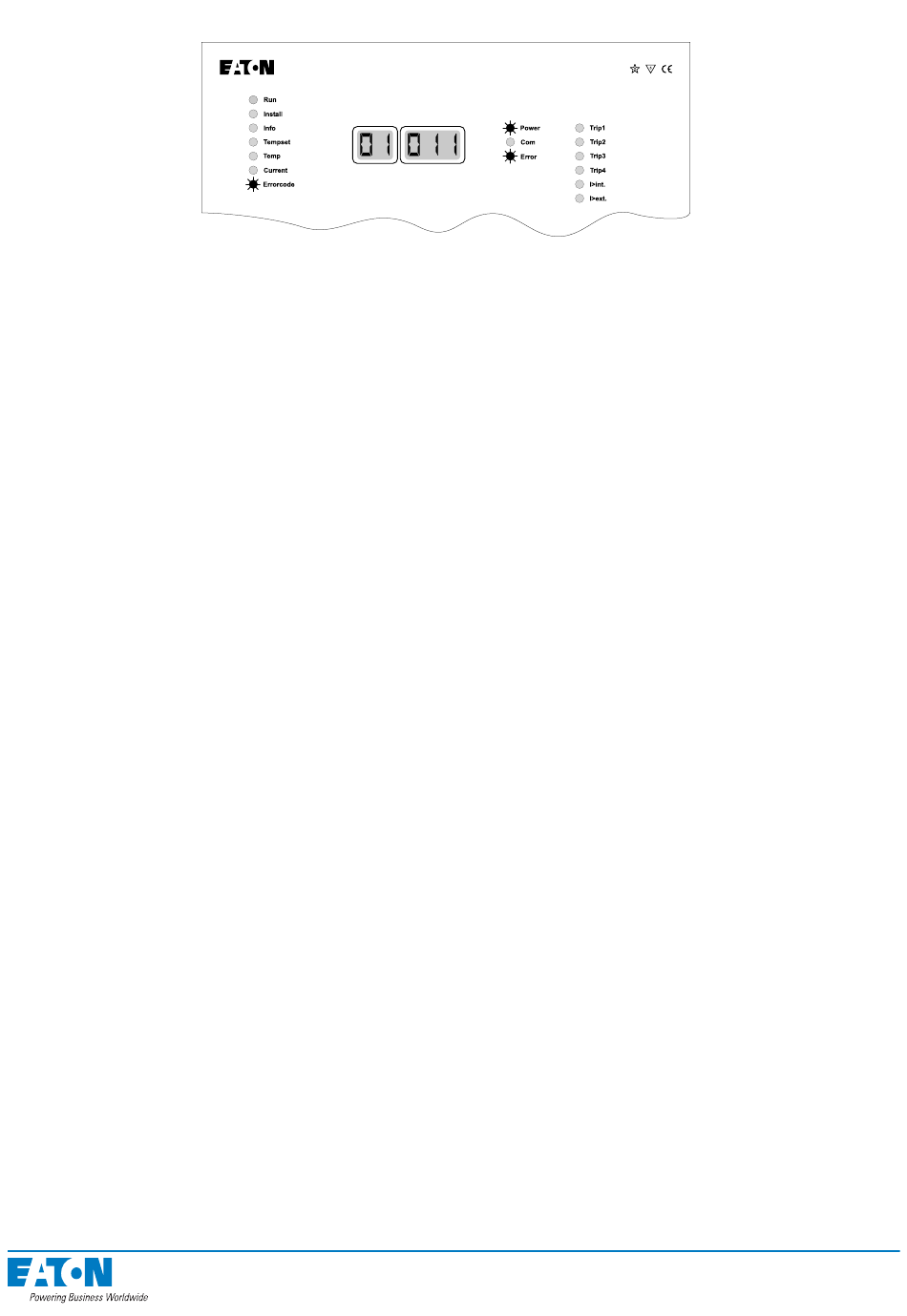

Abbildung: Das System zeigt einen Fehler in der Slave-Einheit mit der Adresse 01 an.
Dieser Fehler-Code weist auf eine defekte Slave-Einheit hin.
HINWEIS! Solange dieser Fehler ansteht, kann keine Aktivierung eines Sensors, der an der defek-
ten Einheit angeschlossen ist, an die Master-Einheit übertragen werden.
Mögliche Ursachen:
1. Ein an die Einheit angeschlossener Sensor blieb länger als drei Sekunden aktiviert.
Fehlerbehebung:
•
Prüfen Sie die physikalische Position des aktivierten Sensors.
•
Starkes direktes Licht kann den Sensor möglicherweise aktivieren.
•
Wenn der Lichtsensor nicht direktem Licht ausgesetzt ist, entfernen Sie
einen der Sensorleiter, um zu prüfen, ob im Kabel ein Kurzschluss vorliegt. Wenn der
Fehler verschwindet, ist wahrscheinlich entweder der Sensor oder das Kabel defekt.
In diesem Fall tauschen Sie bitte den defekten Sensor aus.
• In der Überstrom-Einheit prüfen Sie bitte den Einstellungsbereich für Überstrom und ob
die Nennwerte der Sekundärkreise des Stromwandlers kompatibel sind.
2. Das modulare Kabel, das die Einheiten verbindet, ist lose oder defekt.
Fehlerbehebung:
•
Prüfen Sie die Verbindung und den Zustand des modularen Kabels, das mit der im Feh-
ler-Code angezeigten Slave-Einheit verbunden ist.
3. Die Slave-Einheit hat keine Versorgungsspannung.
Fehlerbehebung:
•
Prüfen Sie, ob die POWER Anzeige der Slave-Einheit leuchtet.
•
Wenn nicht, messen Sie ob die Slave-Einheit eine 24 Vdc Versorgungsspannung erhält
(X2-1 +24 Vdc, X2-2 GND). Wenn die Versorgungsspannung in Ordnung ist, die An-
zeige aber nicht leuchtet, tauschen Sie die defekte Slave-Einheit aus.
•
Fehlt die Spannungsversorgung, überprüfen Sie, ob die Spannungsversorgung von der
Master-Einheit oder von einer externen Spannungsversorgung kommen sollte.
Prüfen Sie gegebenenfalls die Spannung der externen Spannungsversorgung.
•
Wenn die Spannung von der Master-Einheit kommt, messen Sie ihre 24Vdc Versor-
gungsspannung (X3-2 +24 Vdc, X3-1 GND). Fehlt die Spannung, tauschen Sie bitte die
Master-Einheit aus.
4. Die Slave-Einheit ist defekt.
Fehlerbehebung:
•
Wenn die TEST/ERROR Anzeigeleuchte immer leuchtet und kein Sensor aktiviert ist,
dann ist entweder das modulare Kabel (siehe oben) oder die Slave-Einheit defekt. In
diesem Fall muss die Slave-Einheit ausgetauscht werden.
ARC-EM/2.0
