Um die von der Master-Einheit gemessenen Stromwerte abzulesen, gehen Sie wie folgt vor:
•
Wählen Sie den CURRENT Modus mit den AUF bzw. AB Pfeiltasten.
•
Der Erdschlussstrom/der Phase 2 Stromeinstellwert erscheint auf dem Bildschirm (I0).
•
Drücken Sie die rechte Pfeiltaste, um den Phasenstromeinstellwert und die momentan
in den Strommesskanälen gemessenen Werte ansehen zu können.
3.1.3. Selbstüberwachungsalarm

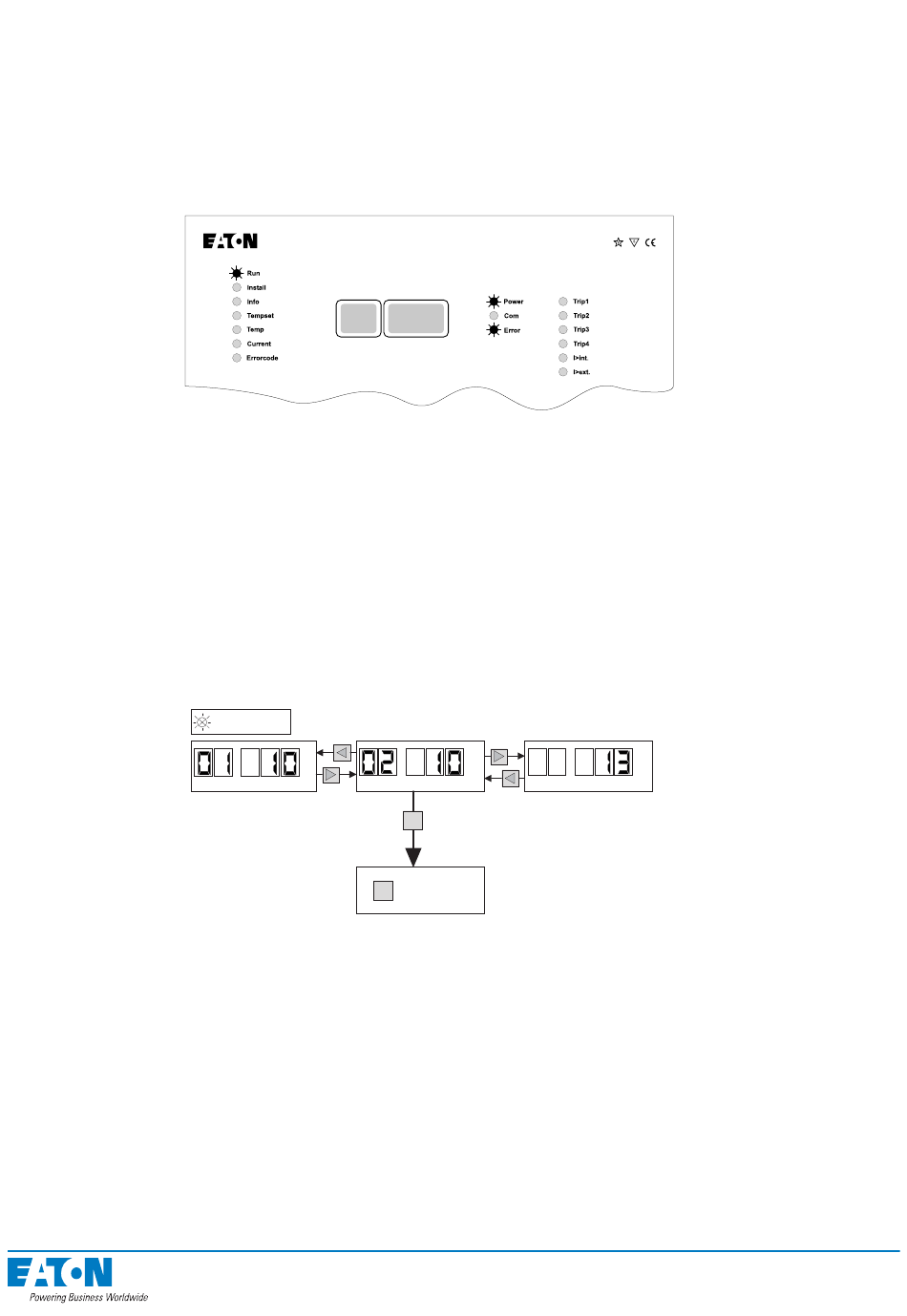

Abbildung: ARCON 2.0 hat einen internen Fehler erkannt
Die Selbstüberwachungsfunktion des Systems überwacht laufend den Betrieb des Störlicht-
bogenschutzsystems. Die Selbstüberwachungsfunktion überwacht alle Komponenten und
Kabel des Systems. Erkennt das Selbstüberwachungssystem einen internen Fehler, so akti-
viert es das SF Alarm-Relais in der Master-Einheit und die ERROR Anzeige LED beginnt zu
leuchten.
Die Selbstüberwachung generiert für den erkannten Fehler einen Fehler-Code, der dann im
Fehler-Speicher der Master-Einheit gespeichert wird. Der Fehler-Speicher kann bis zu drei
Fehler enthalten (die zuletzt aufgetretenen Fehler).
Fehler-Codes können nur im ERROR CODE Modus gelesen werden.
Abbildung: Lesen und Zurücksetzen des Fehler-Speichers
Zum Zurücksetzen des Störlichtbogenspeichers gehen Sie wie folgt vor:
•
Drücken Sie die S Taste zum Aktivieren des ERROR CODE Modus. Der Fehler-Code
beginnt zu blinken.
•
Drücken Sie die E Taste, um den letzten Fehler-Code aus dem Speicher zu löschen.
Sofern es einen nächsten Fehler-Code gibt, erscheint dieser auf dem Bildschirm.
•
Nachdem alle Fehler-Codes separat quittiert wurden, wird das Display im ERROR
CODE Modus schwarz.
HINWEIS! Sollte der Fehler, der den Fehler-Code ausgelöst hat, von selbst verschwinden, wird auch
der entsprechende Fehler-Code zwei Stunden nach Verschwinden des Fehlers automa-
tisch gelöscht.
ARC-EM/2.0
ERROR CODE
I/O UNIT
ERROR CODE
I/O UNIT
ERROR CODE
I/O UNIT
S
CLEARING
E
OF MEMORY
23
ERROR CODE
