3.1.2. Überstromalarm

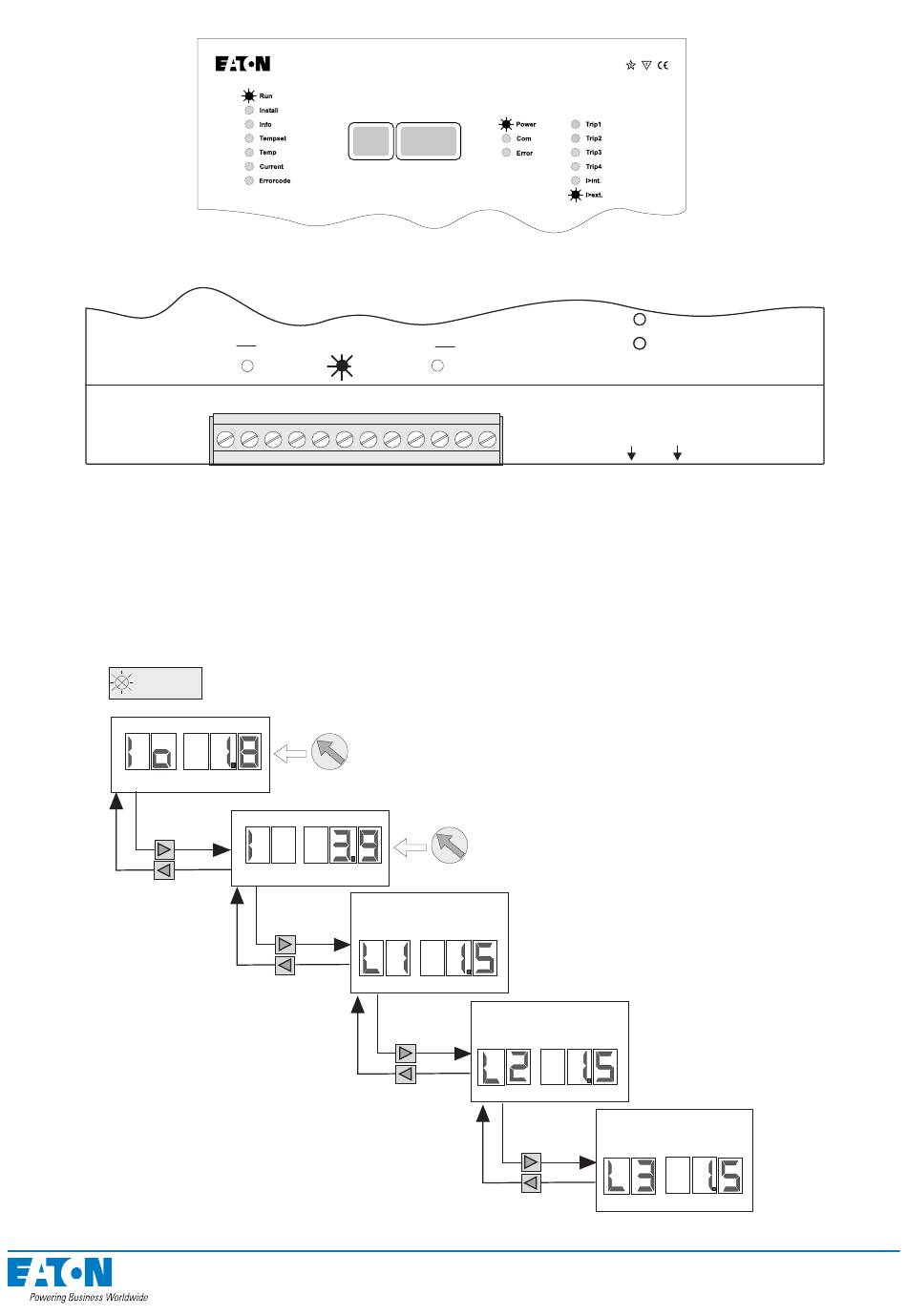

Abbildung: ARCON 2.0 aktiviert durch Überstrom
X1
Abbildung: ARC-EC1/2.0 zeigt Überstrom auf Kanal L2 an
Wenn eine der Komponenten des Überstrom-Messsystems einen Stromwert höher als der
Einstellwert der Einheit feststellt, sendet sie diese Strominformation an alle anderen Einhei-
ten. Das I>int Anzeigelicht leuchtet, wenn die Master-Einheit den Überstrom misst. Wird die
Strominformation von außerhalb der Master-Einheit erhalten (entweder über den BI/O Bus
oder von einer Strom Slave-Einheit), leuchtet die I>ext LED Anzeige. Das Anzeigelicht der
aktivierten Stufe in der Strom Slave-Einheit (ARC-EC1/2.0) wird aktiviert.
CURRENT
Abbildung: Ablesen der gemessenen Ströme im CURRENT Modus
ARC-EM/2.0
CURRENT TRANSFORMER
L1
L2
USE THE TRIMMER FOR SET THE LEVEL
OF PICK-UP CURRENT Io/L2
CURRENT IN PHASE 1
0.5
0.1
0.1
L3
L1/L3 L2/Io
USE THE TRIMMER FOR SET THE LEVEL
OF PICK-UP CURRENT L1/L3
CURRENT IN PHASE 2
CURRENT IN PHASE 3
22
