2.1.1. Display und Statusanzeigen

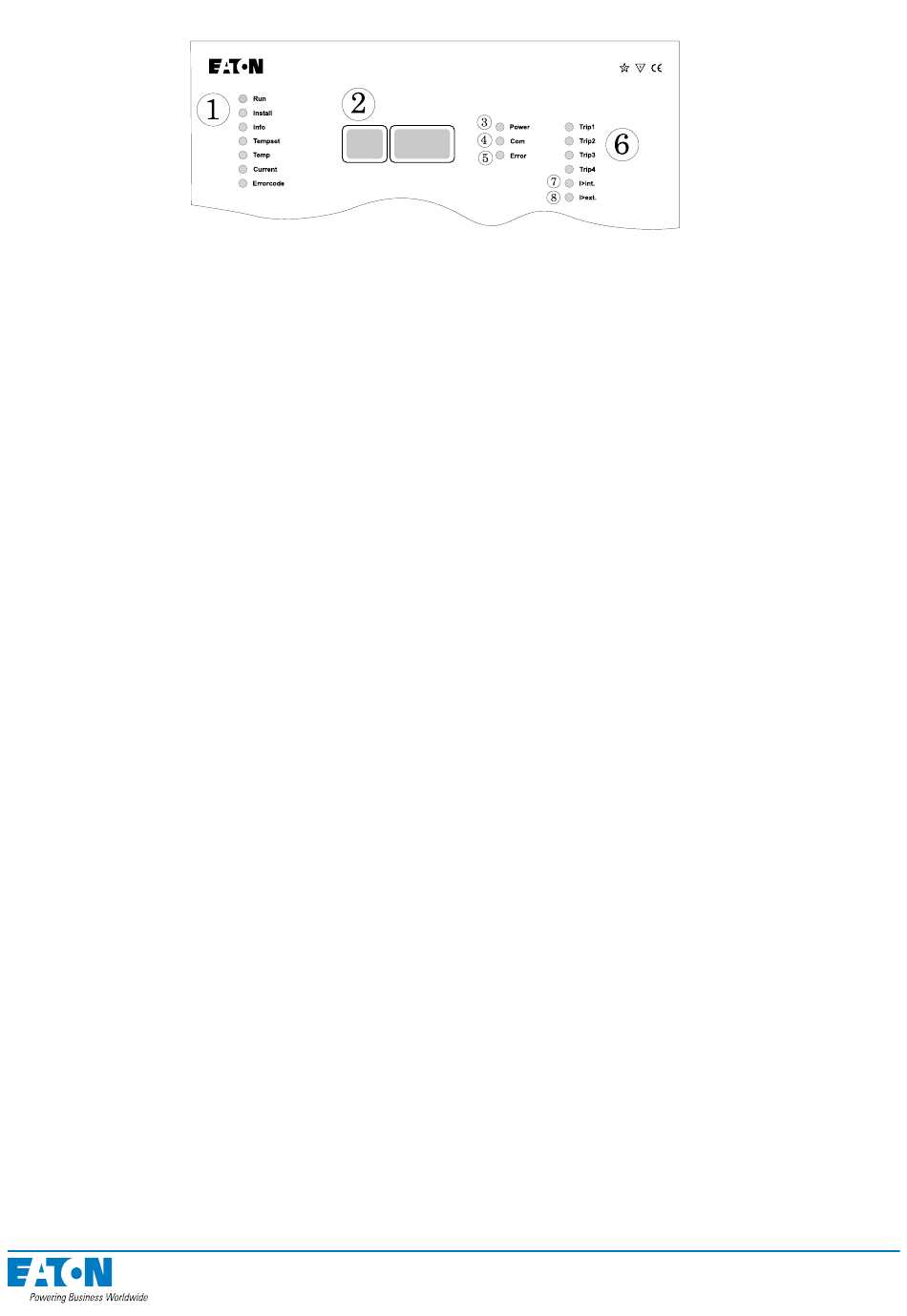

Abbildung: Master-Einheit ARC-EM/2.0 - Display und Statusanzeigen
1. Anzeigen für den Betriebsstatus, siehe Abschnitt 'Navigieren in den Menüs'
RUN
INSTALL
INFO
TEMP SET Reserviert für zukünftige Nutzung
TEMP
CURRENT Stromeinstellungsgrenzwert und Messanzeige
ERROR
2. Display
3. POWER Anzeige-LED zeigt an, dass alle Versorgungsspannungen in Ordnung sind.
4. COM Anzeige-LED blinkt im INSTALL Modus, wenn die Master-Einheiten und Slave-Ein-
heiten gerade kommunizieren.
5. ERROR Anzeige-LED weist auf einen internen Fehler hin, der von der Relais-Selbstdiag-
nose erkannt wurde.
HINWEIS! Die LED blinkt auch im normalen Betriebsmodus leicht (nur bei Dunkelheit sichtbar).
6. Auslöseanzeige-LEDs zeigen an, welche Auslösestufen aktiviert wurden.
7. I>int LED zeigt eine Überstrom-Aktivierung in der Master-Einheit an.
8. I>ext LED zeigt eine Überstrom-Aktivierung außerhalb der Master-Einheit an.
HINWEIS! Ein eventuelles Flackern am Display ist auf seine Aktualisierung zurückzuführen.
HINWEIS! Navigieren in den Betriebsmenüs hat keinen Einfl uss auf den Betrieb des Störlichtbogen-
schutzes; das System ist aktiv, sobald es konfi guriert ist und solange die Master-Einheit an
die Betriebsspannung angeschlossen ist.
ARC-EM/2.0
Normalbetrieb
Systemkonfi guration
Systemkonfi gurationsüberprüfung
Reserviert für zukünftige Nutzung
Lesen und Zurücksetzen des Fehlerspeichers
12
