7.6.2. ARC-EP10-2/2.0
ARC-EP10-2/2.0 wurde primär für selektive Einspeise-Auslösungs-Anwendungen ausgelegt.
Die Einheit umfasst 3 elektromechanische Schließer-Auslösekontakte und einen Auslöseal-
arm Wechselkontakt.
Die Einheit hat 10 Eingänge für punktförmige Sensoren. Drei Sensoren (der 10) Eingänge
sind zugeordnet und steuern ihr eigenes Auslöserelais. Die Einheit ist ideal für selektives
Auslösen bei einem Störlichtbogen im Kabelraum. ARC-EP10-2/2.0 kann selektiv 3 Einspeisungen
abdecken. Der Rest der Sensoren kann dann die Sammelschienen- und Leistungsschalterräume
.
überwachen und in jener Zone operieren, die mit den Adressschaltern der Einheit gewählt wurde

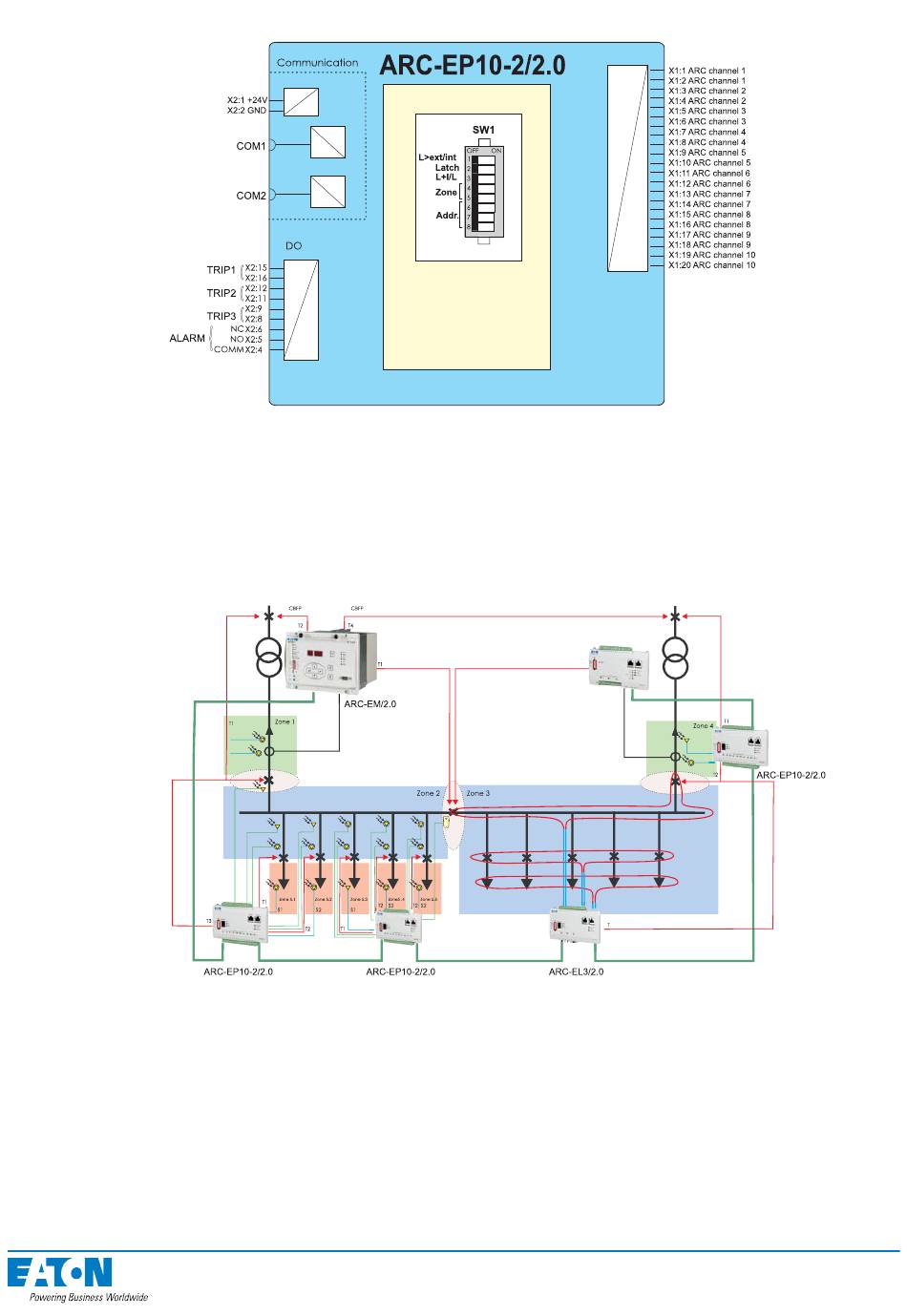

Abbildung: Lichtbogenschema mit Slave-Einheiten
Anschlüsse
Die ARC-EP10-2/2.0 Lichtbogenschutzeinheit hat 10 Sensorkanaleingänge, von denen
die ersten drei Sensoren (1, 2 und 3) zugeordnete Auslöseausgänge haben (T1, T2 und
T3). Sensoren 4 bis 10 sind Teil des Sensorschemas von ARC-EM/2.0 und operieren in
der mit dem DIP Schalter gewählten Zone. Über den Com Anschluss erhält die Einheit I>
(Überstrom)information von ARC-EC1/2.0 oder ARC-EM/2.0 Einheiten. Anders als die ARC-
EP10/2.0, ARC-EL3/2.0 und ARC-EC1/2.0 hat die ARC-EP10-2/2.0 Einheit keinen BI oder
BO Anschluss. Auch der RS485 und CAN Anschluss auf X2 wurde entfernt und durch digitale
Ausgangsanschlüsse ersetzt.
