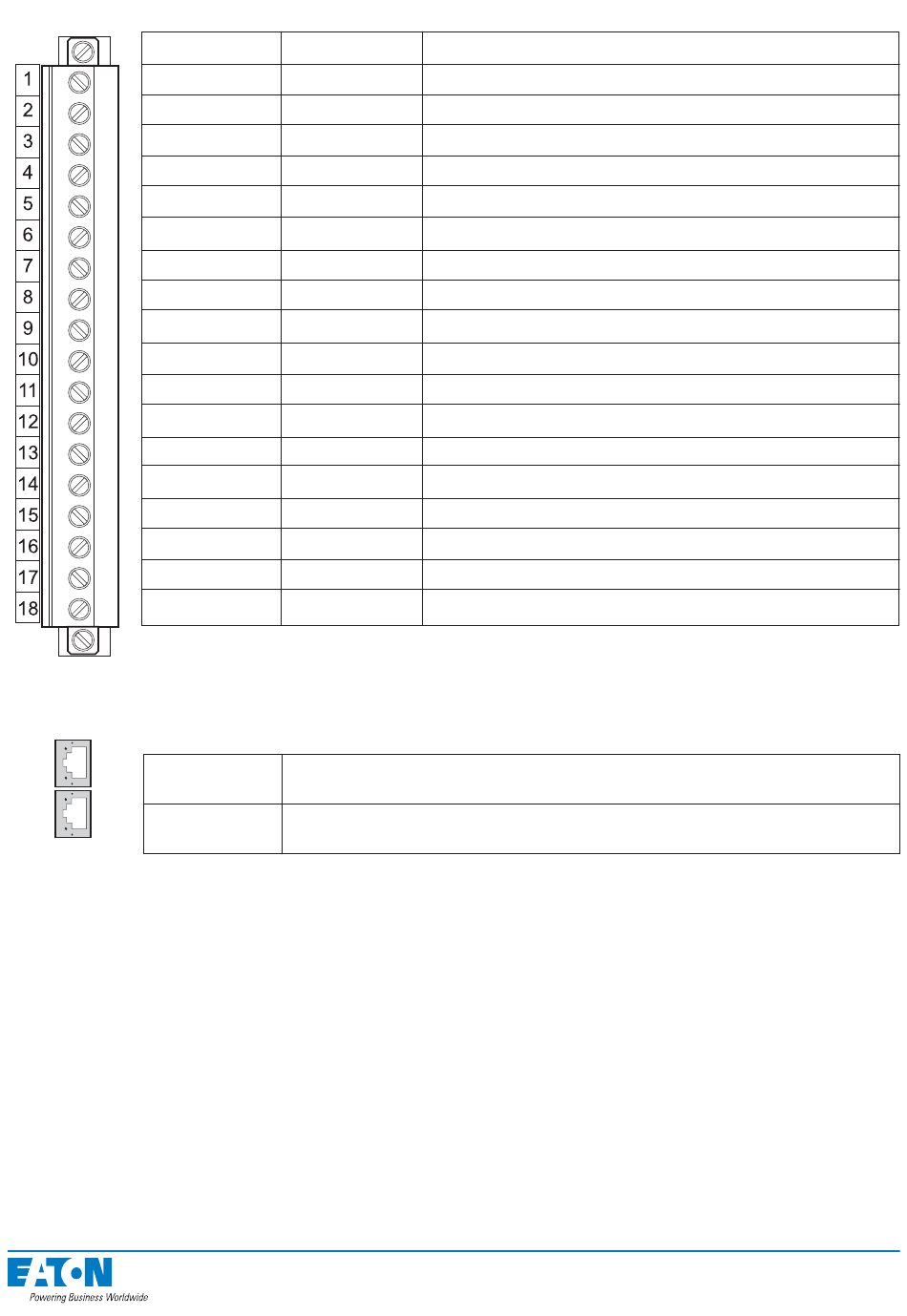

Klemmleiste X3
Klemme Nr.
X3:1
X3:2
X3:3
X3:4
X3:5
X3:6
X3:7
X3:8
X3:9
X3:10
X3:11
X3:12
X3:13
X3:14
X3:15
X3:16
X3:17
X3:18
Klemmleiste X6
Klemme Nr.
X6:1
X6:2
Symbol
Beschreibung
GND
Slave-Einheit Erdpotential
+24V
Slave-Einheit Betriebsspannung
RS_B
Datenbus
RS_A
Datenbus
CAN_H
Datenbus
CAN_L
Datenbus
La> in
Lichtbogeneingang, Auslösegruppe 1
Lb> in
Lichtbogeneingang, Auslösegruppe 2
I> in/out
Stromeingang
La> out
Lichtbogenausgang, Auslösegruppe 1
Lb> out
Lichtbogenausgang, Auslösegruppe 2
GND
GND
Us
Betriebsspannung
Us
Betriebsspannung
Beschreibung
Modulares Kabel Klemme 1
Modulares Kabel Klemme 2
44
