2.2.2. ARC-EP10/2.0

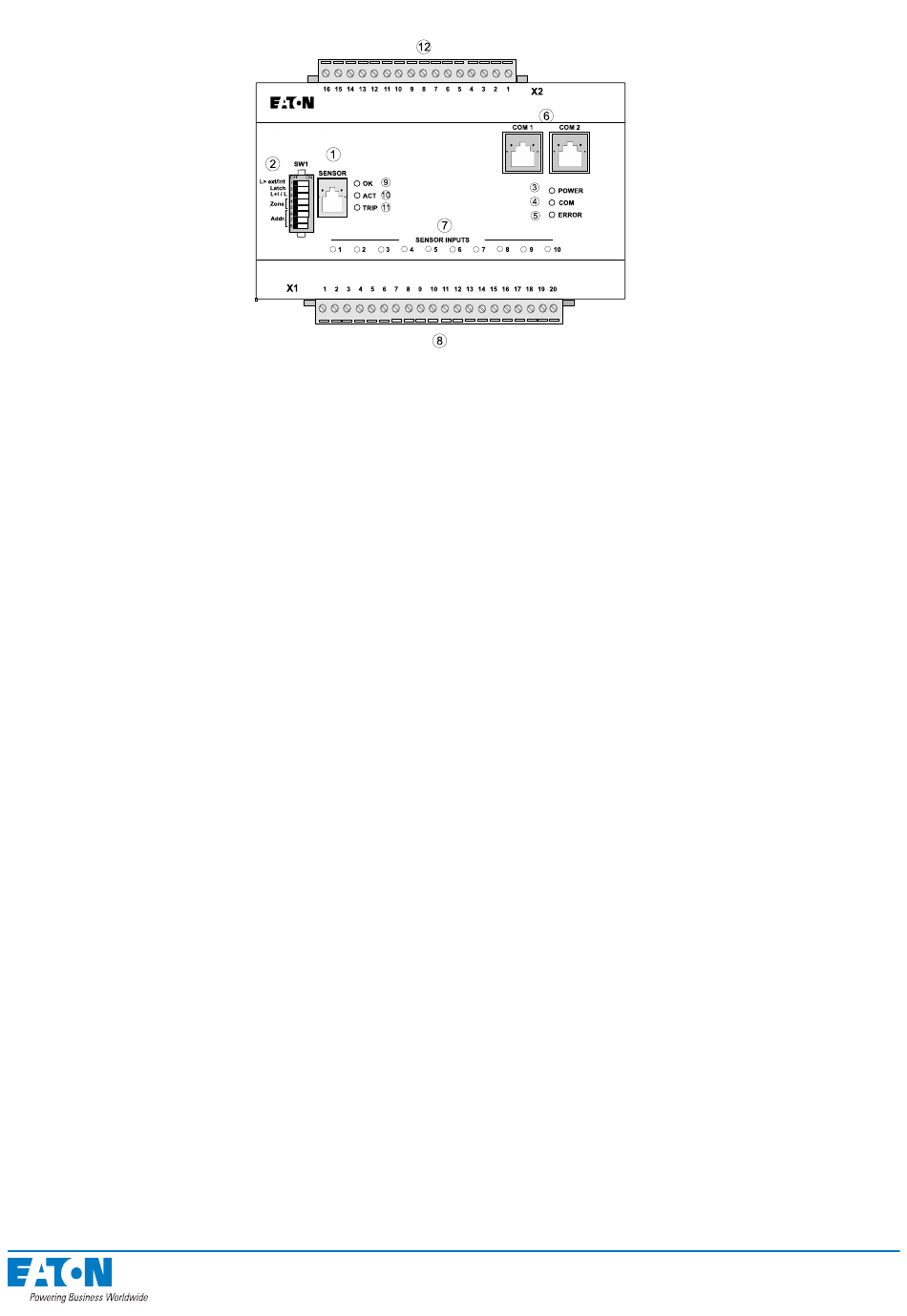

Abbildung: Lichtsensor Slave-Einheit ARC-EP10/2.0 Frontpanel
1. Anschluss für den mobilen Lichtsensor (ARC-SM)
2. Programmierschalter (Werkseinstellung - alle DIP Schalter in „OFF" Stellung)
HINWEIS! Die korrekte Konfi guration der DIP Schalter muss erfolgen, bevor das System in Betrieb
genommen wird!
3. Wenn die POWER Anzeige leuchtet, sind die Spannungsversorgungen aller Komponen-
ten in Ordnung.
4. Wenn die COM Anzeige leuchtet, kommunizieren die Master-Einheit und die Slave-
Einheiten gerade miteinander.
5. Wenn die ERROR Anzeige leuchtet, wurde von der Selbstdiagnose der Komponente ein
interner Fehler erkannt. Fehler dieser Art können auch ein defekter Lichtsensor
oder eine Änderung bei der Anzahl der Sensoren sein.
6. Anschlussstecker für die modularen Kabel
7. LEDs leuchten, um die Aktivierung der Sensoren anzuzeigen
8. Klemmenblock für 10 Lichtsensoren
9. Mobiler Lichtsensor ARC-SM ist angeschlossen und betriebsbereit
10. Mobiler Lichtsensor ist aktiviert
11. Auslöserelais der Slave-Einheit ist aktiviert
12. Klemmenblock für externe Kommunikation, BI/O Kanäle und Auslösesignal
ARC-EP10/2.0
ARCON
®
17
