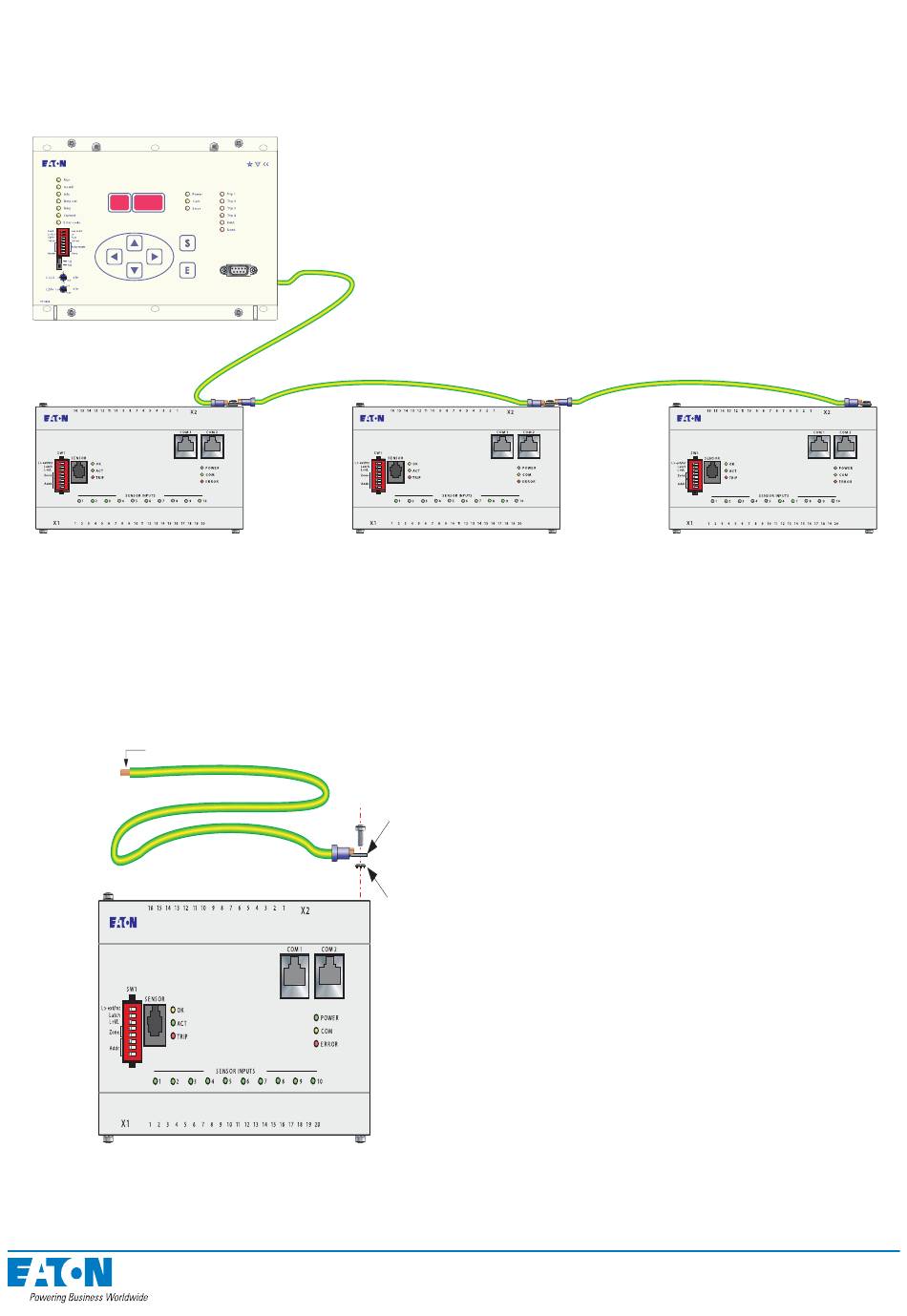

9.2.6. Anhang/Erdungsanleitung
Die Erdungsanleitung für ARCON 2.0: Die im Folgenden erwähnten Slave-Einheiten sollten
wie nachstehend erklärt über die Schaltanlagenerdung geerdet werden.
Version 1
ARC-EM/2.0
ARC-EP10/2.0
ANMERKUNG: Wenn das Erdungspotential in der Schaltanlage schwankt, sollte die Erdung
vom Master (ARC-EM/2.0), parallel mit dem Kommunikationskabel (ARC-CC), erfolgen. In
diesem Fall sollte die DIN-Schienenverbindung zwischen den Slaves und der Schaltanlage
isoliert werden!
Version 2
This end to be connected to the switchgear earth.*)
Multicore yellow-green 2,5 mm² earthing cable.
ARC-EP10/2.0
*) Wenn die Schaltanlagenerdung stabil ist!
ARCON
®
ARCON
®
Max length 0,5 m
ARCON
REM! The earthing should be done from master (ARC-EM/2.0),
in parallel with the communication cable (ARC-CC).
In this case the dinrail connection between slaves and
switchgear should be isolated!
ARC-EP10/2.0
Use a 2,5 mm²
multicore cable.
Attach it via
a AMP connector
to the top right
corner of the I/0.
Washer with teeth to
perforate the painted surface.
®
81
ARC-EP10/2.0
ARCON
®
