7.1.2. ARC-EP10/2.0
X1-1,2:
X1-3,4:
X1-5,6:
X1-7,8:
X1-9,10:
X1-11,12:
X1-13,14:
X1-15,16:
X1-17,18:
X1-19,20:
X2-1:
X2-2:
X2-3:
X2-4:
X2-5:
X2-6:
X2-7:
X2-8:
X2-9:
X2-10:
X2-11:
X2-12:
X2-13:
X2-14:
X2-15:
X2-16:

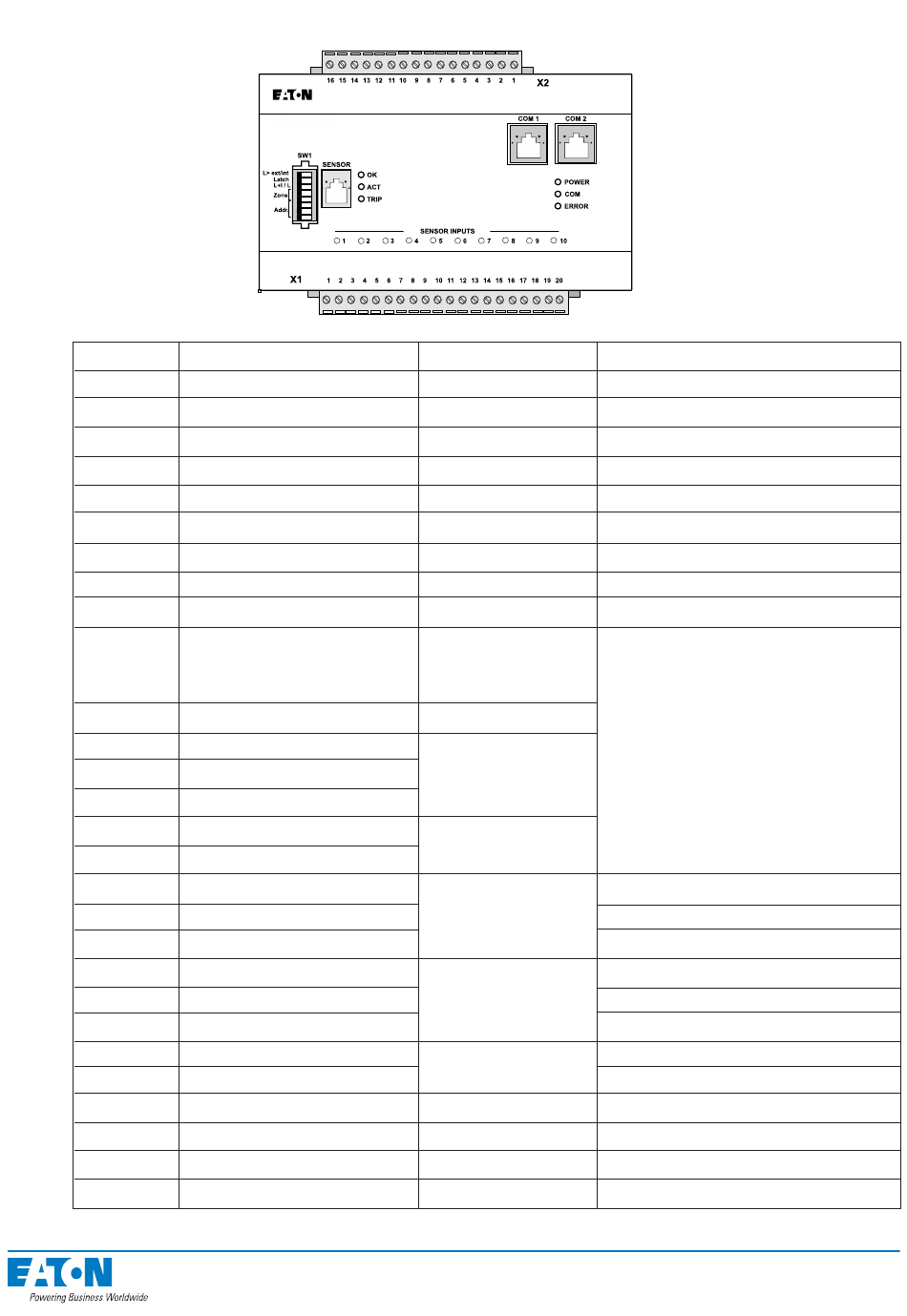

Abbildung: ARC-EP10/2.0 Schnittstellen
ARC-EP10/2.0
Lichtsensor Kanal 1
Lichtsensor Kanal 2
Lichtsensor Kanal 3
Lichtsensor Kanal 4
Lichtsensor Kanal 5
Lichtsensor Kanal 6
Lichtsensor Kanal 7
Lichtsensor Kanal 8
Lichtsensor Kanal 9
Lichtsensor Kanal 10
+24V Versorgung von Mas-
ter-Einheit oder externer
Stromversorgung
ERDE/GND
CAN-L
CAN-H
Seriell B
Seriell A
DI GND
DI (24-48Vdc)
DO GND
DO +24Vdc
+ Temp sensor
- Temp sensor
Auslöserelais (NO)
Auslöserelais (NO)
Zonen-
information
(L>, I>)
Master Slave
com
Zonenverschiebung
(1 -> 2; 2 ->1;
3 -> 4; 4 -> 3)
Auslöse-
information
(DI & DO)
Nicht belegt
46
ARCON
®
=COM1, COM2
