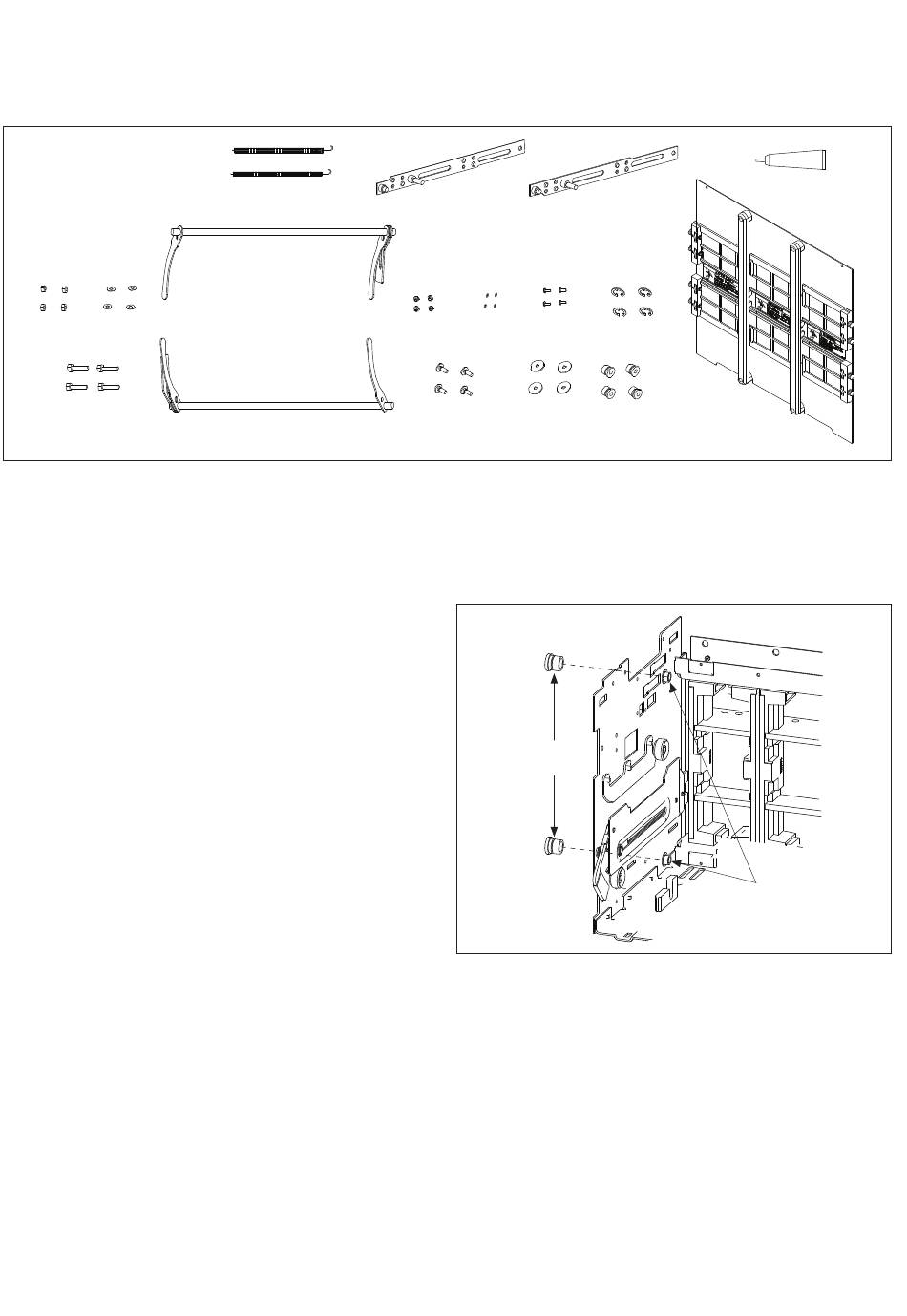

Abbildung 2. Inhalt
Inhalt
Siehe Abbildung 2.
(A) M4-Sechskantmutter (4Stück)
(B) M6 x 30 Sechskantschraube (8 für 6-pol, 10 für 8-pol)
(C) M6 Unterlegscheibe (4 Stück)
(D) Ringfeder (2 Stück)
(E) oberer Schaft (2 Stück)
(F) unterer Schaf (2 Stück)
(G) Gleitschiene Oberseite (1 Stück)
(H) Gleitschiene Unterseite (1 Stück)
(I) M4 Mutter mit Unterlegscheibe (4 Stück)
(J) Verbindungsschrauben (4 Stück)
(K) O-Ring (4 Stück)
(L) M4 x 10 Schrauben (4 Stück)
(M) M6 x 25 große Unterlegscheiben (4Stück)
(N) M12 E-Clip (4 Stück)
(O) Wellenhülse (4 Stück)
(P) Schmiermittel (1Tube)
(Q) Shutterblende (2 Stück)
(R) untere Führungsschiene (1 Stück)
(S) Wellenverbinder (2 Stück)
(T) M8 x8 Sechskantschraube (4 Stück)
(U) M8 Zahnscheibe (4 Stück)
(V) obere Führungsschiene (1 Stück)
(W) M6 Zahnscheibe (3 Stück)
(X) M6 x 12 mm selbstschneidende Gewindeschraube (3 Stück)
(Y) Abdeckblende (1 Stück)
2
EATON CORPORATION www.moeller.net/de/support
(D)
(G)
(E)
(I)
(F)
(H)
(L)
(K)
(M)
(J)
(O)
Abschnitt 2: Einbau der Shutter
Führen Sie die folgenden Schritte aus:
Schritt 1: Bauen Sie zwei Wellenhülsen (O) in die linke Seite der
Kassette. Befestigen Sie die Wellenhülsen mit den E-Clips (N).
Wellenhülse
(O)
Abbildung 3. Schritt 1
IZM20/IZM32 Shutter
IZM-SH203/IZM-SH204
und IZM-SH323/IZM-SH324
(P)
(Q)
(N)
M12
E-Clip (N)
