3.1.4. Fehler-Codes
Die folgende Tabelle zeigt eine Liste der Fehler-Codes und beinhaltet eine kurze Beschrei-
bung der einzelnen Fehler. Eine ausführliche Beschreibung der Fehler und darüber, wie eine
fehlerhafte Komponente gefunden werden kann, fi nden Sie im Anschluss daran.
Fehler-Code
10
11
12
13
14
15
Tabelle: Fehler-Codes der Selbstüberwachung
Systemkonfi gurations-Fehler (Fehler-Code 10)

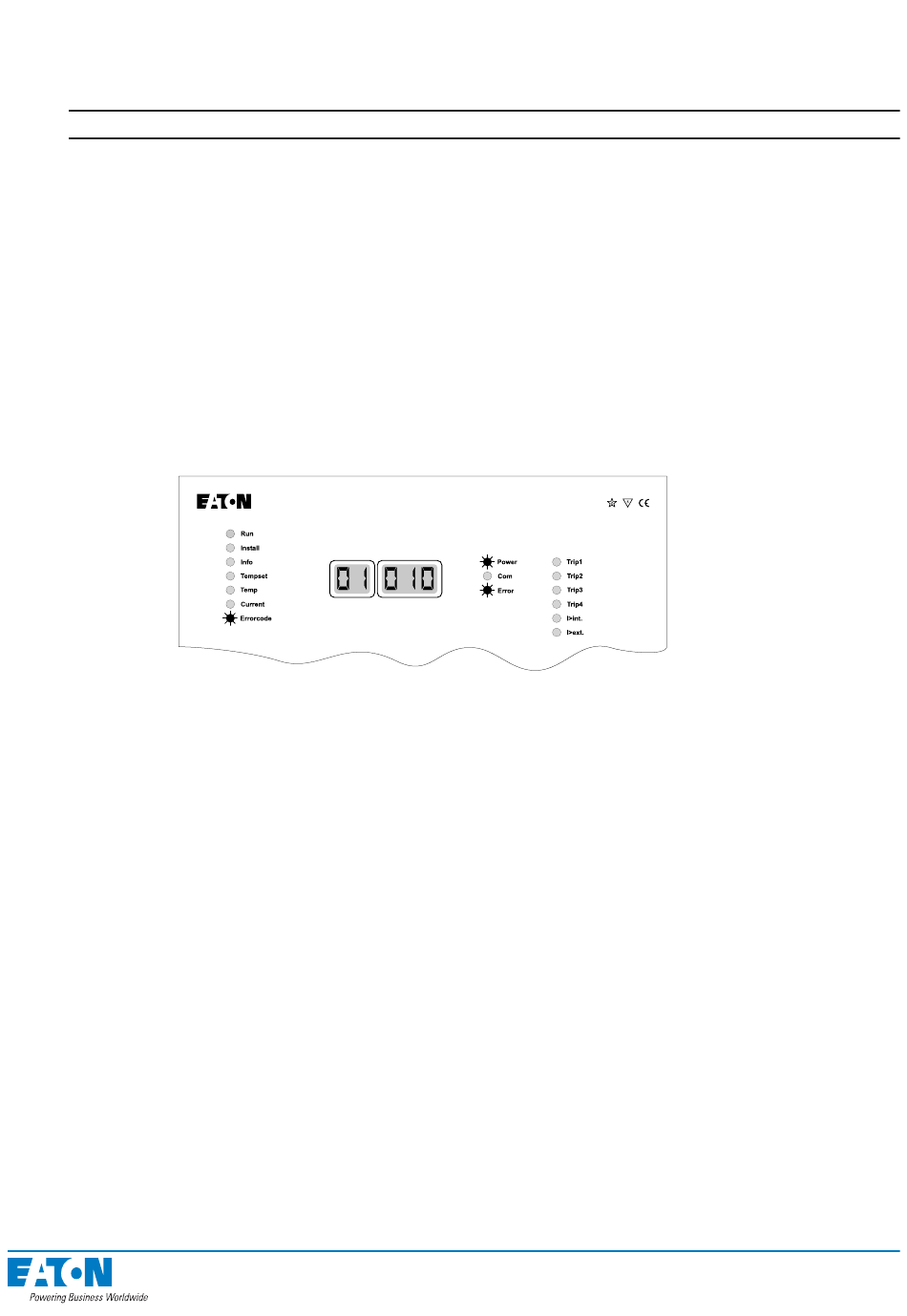

Abbildung: Das System zeigt einen Konfi gurationsfehler der Slave-Einheit mit der Adresse 01 an.
Dieser Fehler-Code weist auf eine Änderung der Systemkonfi guration hin:
Mögliche Ursachen:
1. Nach der System-Implementierung wurden weitere Sensoren hinzugefügt.
Fehlerbehebung:
•
Prüfen Sie die Sensoranschlüsse der Slave-Einheit, auf die im Fehler-Code hingewie-
sen wird, sowie die programmierte Konfi guration im INFO Modus (siehe Kapitel 3.4.1).
•
Ist die Anzahl der Sensoren in der Slave-Einheit höher als die von der Master-
Einheit angezeigte Anzahl, dann konfi gurieren Sie das System neu (siehe Kapitel 3.4).
2. Ein im System angeschlossener Sensor bzw. seine Verkabelung ist defekt.
Fehlerbehebung:
•
Prüfen Sie die Konfi guration im INFO Modus (siehe Kapitel 3.4.1)
•
Ist die Anzahl der Sensoren in der Einheit niedriger als die in der Master-Einheit
angezeigte Anzahl, dann prüfen Sie die Verkabelung optisch und ziehen Sie die An-
schlüsse nach.
•
Konfi gurieren Sie das System (siehe Kapitel 3.4)
•
Kann das System noch immer nicht alle Sensoren fi nden, stecken Sie die Kabel jeden
Sensors einzeln ab und konfi gurieren Sie das System nach jedem Abstecken eines Kabels.
•
Haben Sie den defekten Sensor gefunden, überprüfen Sie die Verkabelung und tau-
schen Sie gegebenenfalls den Sensor aus.
HINWEIS! Die Strom Slave-Einheit zeigt normalerweise drei Sensoren an, selbst wenn nur
ein oder zwei Stromwandler angeschlossen sind.
Art des Fehlers
System-Konfi gurationsfehler
Defekte Slave-Einheit
Zu lange BI/O Bus-Aktivierung Defekter Lichtsensor oder zu niedrige Ein-
Kommunikationsfehler
BI/O Kanal-Fehler
Löschgeräte-Fehler
ARC-EM/2.0
Ursache
Änderung der Anzahl der Sensoren
Defekte Slave-Einheit im System
stellung in der Strom Slave-Einheit
Defekter Kommunikationskanal
Kommunikation zwischen zwei Master-
Einheiten ist unterbrochen
Kommunikation mit dem Löschgerät
ist unterbrochen
24
