Wählen Sie den Sekundär In des Stromwandlers mit dem Auswahlschalter.
Wählen Sie den CURRENT Modus mit den AUF/AB Pfeiltasten.
Der Erdschlussfehlerstrom/Phasenstrom L2 Einstellwert erscheint auf dem Bildschirm. Pas-
sen Sie den L2/I0 Einstellwert (0,05...5.0*In) mit dem Potentiometer an.
Drücken Sie die rechte Pfeiltaste, um den aktuellen Phaseneinstellwert zu sehen.
Passen Sie den L1/L3 Einstellwert (0,5...6.0*In) mit dem Potentiometer an.

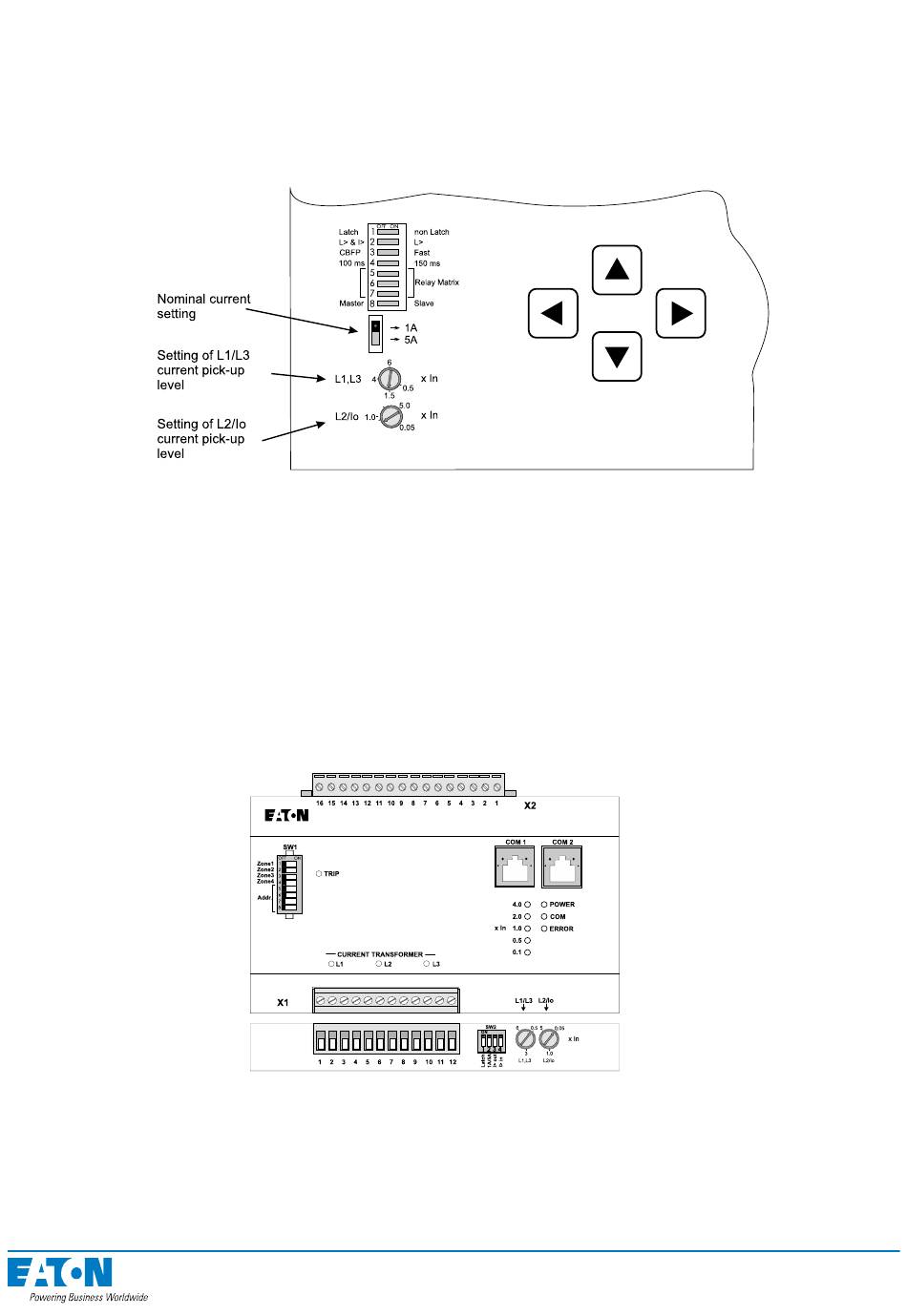

Abbildung: Anpassen der Stromeinstellung in der Master-Einheit.
Die Grundsätze für die Änderung der Stromeinstellung in ARC-EC1/2.0 Einheiten sind die
gleichen wie für die Master-Einheit. Sie können die ungefähre Stromeinstellung an der LED
Leiste auf der rechten Seite der Einheit sehen.
Die genaueste Art der Einstellung des Stromgrenzwertes ist wie folgt:
•
Drehen Sie das Potentiometer auf den maximalen Wert.
•
Speisen Sie mit einem Prüfgerät einen Prüfstrom ein, der der erforderlichen Einstellung
entspricht.
•
Reduzieren Sie die Einstellung solange, bis die Stromaktivierungsanzeige LED der
Slave-Einheit und die I>ext Anzeige LED in der Master-Einheit leuchten.
Abbildung: Anpassung der Stromeinstellung in ARC-EC1/2.0
ARC-EC1/2.0
ARCON
®
