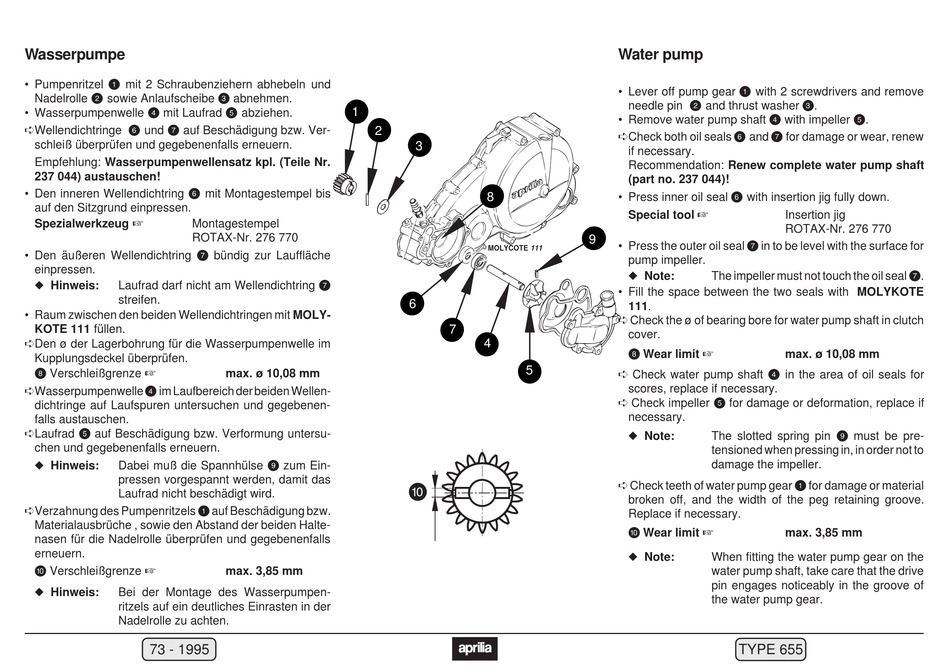

Wasserpumpe
• Pumpenritzel Q mit 2 Schraubenziehern abhebeln und
Nadelrolle W sowie Anlaufscheibe E abnehmen.
• Wasserpumpenwelle R mit Laufrad T abziehen.
Wellendichtringe Y und U auf Beschädigung bzw. Ver-
schleiß überprüfen und gegebenenfalls erneuern.
Empfehlung: Wasserpumpenwellensatz kpl. (Teile Nr.
237 044) austauschen!
• Den inneren Wellendichtring Y mit Montagestempel bis
auf den Sitzgrund einpressen.
Spezialwerkzeug
Montagestempel
ROTAX-Nr. 276 770
• Den äußeren Wellendichtring U bündig zur Lauffläche
einpressen.
Hinweis:
Laufrad darf nicht am Wellendichtring U
streifen.
• Raum zwischen den beiden Wellendichtringen mit MOLY-
KOTE 111 füllen.
Den ø der Lagerbohrung für die Wasserpumpenwelle im
Kupplungsdeckel überprüfen.
I Verschleißgrenze
Wasserpumpenwelle R im Laufbereich der beiden Wellen-
dichtringe auf Laufspuren untersuchen und gegebenen-
falls austauschen.
Laufrad T auf Beschädigung bzw. Verformung untersu-
chen und gegebenenfalls erneuern.
Hinweis:
Dabei muß die Spannhülse O zum Ein-
pressen vorgespannt werden, damit das
Laufrad nicht beschädigt wird.
Verzahnung des Pumpenritzels Q auf Beschädigung bzw.
Materialausbrüche , sowie den Abstand der beiden Halte-
nasen für die Nadelrolle überprüfen und gegebenenfalls
erneuern.
P Verschleißgrenze
Hinweis:
Bei der Montage des Wasserpumpen-
ritzels auf ein deutliches Einrasten in der
Nadelrolle zu achten.
73 - 1995
1
2
max. ø 10,08 mm
max. 3,85 mm
3
8
9
MOLYCOTE 111
6
7
4
5
P
Water pump
• Lever off pump gear Q with 2 screwdrivers and remove
needle pin W and thrust washer E.
• Remove water pump shaft R with impeller T.
Check both oil seals Y and U for damage or wear, renew
if necessary.
Recommendation: Renew complete water pump shaft
(part no. 237 044)!
• Press inner oil seal Y with insertion jig fully down.
Special tool
Insertion jig
ROTAX-Nr. 276 770
• Press the outer oil seal U in to be level with the surface for
pump impeller.
Note:
The impeller must not touch the oil seal U.
• Fill the space between the two seals with MOLYKOTE
111.
Check the ø of bearing bore for water pump shaft in clutch
cover.
I Wear limit
max. ø 10,08 mm
Check water pump shaft R in the area of oil seals for
scores, replace if necessary.
Check impeller T for damage or deformation, replace if
necessary.
Note:
The slotted spring pin O must be pre-
tensioned when pressing in, in order not to
damage the impeller.
Check teeth of water pump gear Q for damage or material
broken off, and the width of the peg retaining groove.
Replace if necessary.
P Wear limit
max. 3,85 mm
Note:
When fitting the water pump gear on the
water pump shaft, take care that the drive
pin engages noticeably in the groove of
the water pump gear.
TYPE 655
