2.2.3 UP/Down Selektor (Drehschalter)

Dieser Drehschalter hat eine untergeordnete Priorität gegenüber dem Mode - Selektor und dient zur Funktionswahl
innerhalb eines Hauptmenüs oder zur Eingabe bei Auswahlmöglichkeiten oder zum Editieren.

2.2.4 ENTER Taste

Die ENTER - Taste dient als Bestätigungstaste beim Editieren bzw. zum Aktivieren verschiedener Eingaben.

2.2.5 ESC/OFF Taste

Ein längerer Druck auf diese Taste schaltet das Gerät am Boden ohne Warnung aus. Während des Fluges wird eine
zusätzliche Abfrage gebracht.
Während des Fluges hat diese Taste eine untergeordnete Bedeutung. Erst beim Eingeben oder Ändern wird diese
Taste wie folgt benötigt:
•
Durch Drücken der ENTER Taste bei Dateneingabe wird die ganze Zeile bestätigt. Dies gilt, solange der
Eingabemodus in dieser Zeile aktiv ist (Cursor blinkt).
•
Ansonsten wird durch kurzes Drücken der ESC/OFF Taste wird ein gewähltes Untermenü zum nächsthöheren
hin verlassen.

2.2.6 EVENT Taste

Aktiviert die Event Funktion (siehe Kapitel LOGGER)

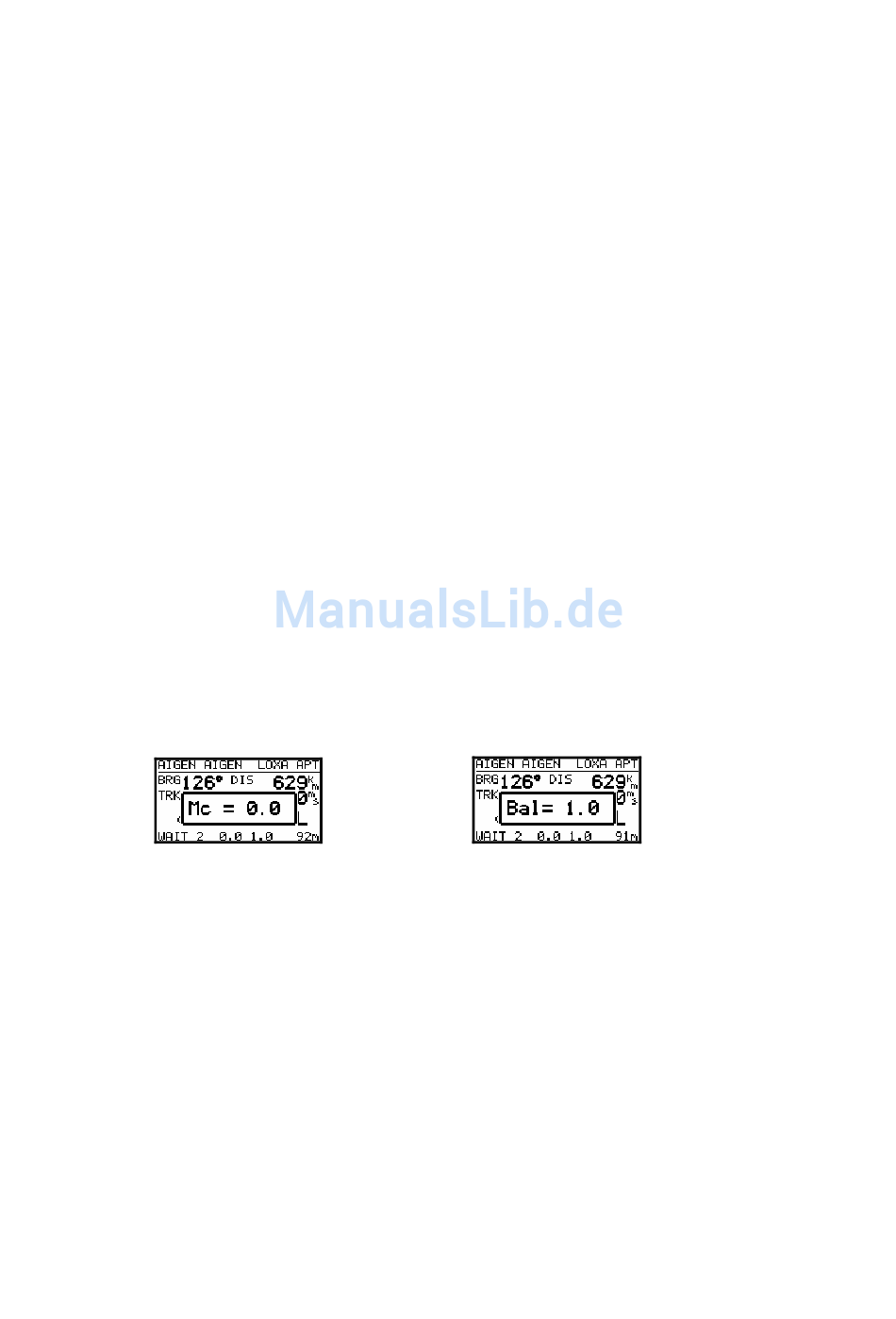

2.2.7 MC/ BAL Taste

Erlaubt MC- und Ballasteingabe. Die Ballasteingabe kann nach Doppelklick vorgenommen werden. Die Einstellung
des Wertes erfolgt mit dem Pfeil-Drehwahlschalter (UP/DOWN-Selektor)
(In der früheren Baureihe sind hierfür zwei getrennte Drehschalter angebracht)

2.2.8 ZOOM (Drehschalter)

Mit diesem Drehschalter wird im Grafik-Mode der Kartenmaßstab ausgewählt.
Ausserhalb des Grafik – Modes aktiviert die ZOOM - Taste folgende Funktionen:
•
Wendepunktauswahl (nur in TP Navigationsmodus) durch Drehen des ZOOM-Schalters
•
Beim Editieren kann der Cursor nach links und rechts bewegt werden
