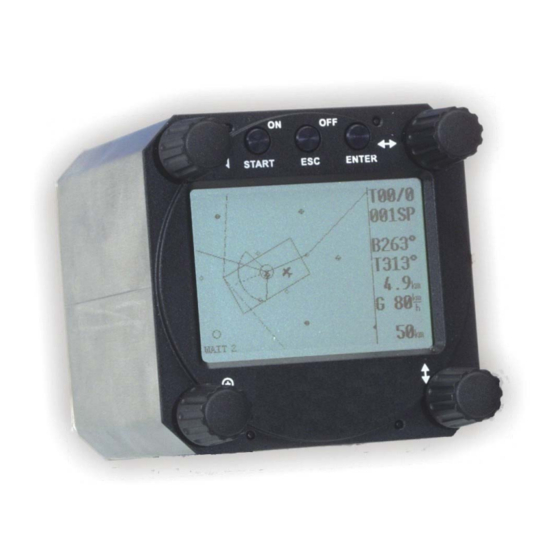

- Seite 1 LX700 1.0 GPS Navigationssystem LX navigation + 49 89 32208653 + 49 89 32208654 support@lxnavigation.de http://www.lxnavigation.de + 386 3 490 4670 + 386 3 490 46 71 support@lxnavigation.si http://www.lxnavigation.si...
-
Seite 2: Inhaltsverzeichnis
LX700 V1.0 Nov. 2003 1 Inhaltsverzeichnis INHALTSVERZEICHNIS..........................1 ALLGEMEINES..............................2 ............................2 ECHNISCHE ATEN ..........................2 EDIENUNGSELEMENTE 2.2.1 Ein/Starttaste (ON/START) ........................3 2.2.2 Mode-Wahlschalter (Drehschalter) ...................... 3 2.2.3 UP/Down-Wahlschalter (Drehschalter)....................3 2.2.4 ENTER-Taste............................3 2.2.5 ESC/OFF-Taste............................. 3 2.2.6 ZOOM (Drehschalter).......................... 3 BETRIEBSMODI ............................... -
Seite 3: Allgemeines
LX700 V1.0 Nov. 2003 2 Allgemeines Das GPS – Navigationssystem LX700 ist ein Kompaktgerät, seine Dimensionen entsprechen der Luftfahrtnorm. Die sehr hohe Rechenleistung und der schnelle Bildaufbau werden durch den Einsatz neuester Mikrocontroller – Technologie erreicht. Navigationsfunktionen: • Jeppesen Datenbasis für Flugplatzdatenbank und Luftraumstruktur •... -
Seite 4: Ein/Starttaste (On/Start)
LX700 V1.0 Nov. 2003 Ein/Starttaste 2.2.1 (ON/START) Diese Taste ist keine Eingabetaste und wird deswegen auch relativ selten gebraucht. Nach kurzem Druck auf diese Tate schaltet sich das Gerät ein. Die START-Taste benutzt man, wenn man einen Wegpunkt (Waypoint), welcher noch nicht erreicht ist, einfach überspringen will. -
Seite 5: Betriebsmodi
LX700 V1.0 Nov. 2003 3 Betriebsmodi Das LX700 hat 7 Betriebs–Modes oder Hauptmenüs, die durch den MODE-WAHLSCHALTER gewählt werden. Dieses Diagramm zeigt die Menüstruktur des LX700. Ein komplettes “tree structure” Diagramm finden Sie im Kapitel 6. ⇐MODE⇒ NEAR STATISTIK SETUP ⇓... - Seite 6 LX700 V1.0 Nov. 2003 3.1.1.1 LOGGER Der eingebaute Logger entspricht dem IGC-Datenformat (ohne Zulassung!!) und deswegen ist die Flugauswertung mit beliebigen Auswerteprogrammen, die IGC kompatibel sind, ohne weiteres möglich (LXe, SeeYou, StrePla, Opti usw.). Nach der Anwahl LOGGER mittels der ENTER–Taste erscheint: Unter “FLIGHT INFO”...
-
Seite 7: Setup Nach Passwort
LX700 V1.0 Nov. 2003 3.1.1.2 DISPLAY Der optimale Kontrast der LCD–Anzeige ist von dem eingestellten Ablesewinkel abhängig. Unter der Einstellung CONTRAST wird der Ablesewinkel der Anzeige verstellt und kann somit für jeden Pilot optimiert werden. Die gewünschte Einstellung erfolgt über den UP/DOWN-Wahlschalter. Die Hinterleuchtung hat nur drei Stufen MED, HI und LO. - Seite 8 LX700 V1.0 Nov. 2003 WP-QUICK POINT-NAME Die Wendepunkte, die bei einer aktuellen Positionsabspeicherung (nach Piloteneingabe) während des Fluges in die Wendepunktedatei addiert werden, heißen Quick WP und werden mit AP (Actual Point) bezeichnet. Die Abspeicherungsprozedur wird im folgenden Kapitel beschrieben. Bei der Einstellung DATE : OFF erscheint ein solcher Waypoint als z.B.
- Seite 9 LX700 V1.0 Nov. 2003 3.1.2.4 Der Pilot kann mit UTC Offset die Lokalzeit einstellen. Wichtig! Diese Einstellung hat keinen Einfluss auf die Uhrzeit im Logger. Der Logger arbeitet immer mit UTC. GPS-Earth-Datum lässt sich nicht ändern. Es ist immer nur WGS-1984. 3.1.2.5 UNITS Das Gerät unterstützt praktisch alle bekannten Einheiten.
- Seite 10 LX700 V1.0 Nov. 2003 Beispiel: 50km bedeutet, dass der gewünschte Luftraum beim ZOOM, 50 km und kleiner auf Bildschirm erscheint. Die vom Hersteller angebotene Variante (default) ist die Folgende: • CTR. Kontrollzone • R.P,D Sperrgebiete (restricted, prohibited, dangerous) • Trainingszonen •...
-
Seite 11: Navigationsfunktionen
LX700 V1.0 Nov. 2003 Normalerweise brauchen Fremdgeräte die GGA, RMC und RMB Datensätze. Für die WinPilot Ansteuerung dient der LXWP-Datensatz. Bei der Geräteauslieferung sind alle NMEA Sätze inaktiv. 3.1.2.8 Bei dem Datentransfer zwischen LX700 und PC muss die Datenübertragungsrate (Baudrate) bei den beiden Geräten gleich sein. -
Seite 12: Near Airport
LX700 V1.0 Nov. 2003 3.2.2 NEAR AIRPORT In diesem Menü werden die nächstliegenden Flugplätze und Waypoints mit Distanz und Bearing angezeigt. Das Auswählen erfolgt über UP/DOWN und ENTER. Wird ein Flugplatz ausgewählt (Enter), so schaltet das Gerät automatisch in den APT-Mode. Handelt es um einen WPT, wird der WPT-Modus angewählt. Wendepkt. - Seite 13 LX700 V1.0 Nov. 2003 Die graphische Navigationsseite ist zweiteilig untergebracht. Die rechte Seite besteht aus Navigations- und Statusdaten und die linke Seite bildet die graphische Darstellung von Lufträumen Flugplätzen und Wendepunkten. Die Linie zum Zielflugplatz entspricht dem DTK. Die graphische Anzeige ist immer so orientiert, dass die obere Kante Norden bedeutet (North up).
-
Seite 14: Flugplatz Auswählen
LX700 V1.0 Nov. 2003 5. Navigationsseite Landebahnrichtung und Art (C: Concrete, G: Grass) HOLD P. Platzrunde mit Höhe und Richtung (N,E,S,W) I undefiniert Wichtig! Die oben beschriebenen Seiten sind im WPT-Mode so gut wie gleich 3.2.3.2 Flugplatz auswählen Nach Druck auf die ENTER-Taste öffnet sich ein Menü, das das Auswählen eines Flugplatzes ermöglicht. Wichtig! Die Funktionen GO DIRECT und RESTART sind nur während des Fluges aktiv. -
Seite 15: Wpt (Waypoints)
LX700 V1.0 Nov. 2003 Die Länder wählt man mit dem UP/DOWN-Wahlschalter und die Bestätigung erfolgt durch ENTER. Die ersten 4 Buchstaben, können anstelle der Sternchen eingegeben werden. Es genügt auch eine Teileingabe. Durch den Druck auf ESC (oder mehrmals ENTER) kann mit UP/DOWN der richtige Platz angewählt werden, wenn die Vorgabe in der Maske mehrere Plätze enthält, z.B. -
Seite 16: Wpt Neu Eingeben (New)
LX700 V1.0 Nov. 2003 Wichtig! Die Eingabe EXCL.EMR. bedeutet, dass dieser WPT nicht in der NEAR AIRPORT Funktion berücksichtigt wird. Umgekehrt bringt die Eingabe INCL.EMR diesen Waypoint in die NEAR-Liste. Die Waypoints werden mit einem anderen Symbol als die Flugplätze dargestellt. 3.2.4.3 WPT neu eingeben (NEW) Wie schon gesagt, es gibt mehrere Möglichkeiten für die Eingabe von Waypoints. -
Seite 17: Rte Auswählen
LX700 V1.0 Nov. 2003 DTKwird am Waypoint immer BRG gesetzt, eine Verstellung von DTK ist immer möglich. Eine große Hilfe für den Piloten ist die graphische Anzeige mit Luftraumstruktur Die Aufgaben sind durchnummeriert von 00 bis 99. Die Bezeichnung rechts oben im Display - z.B. 02/0 – bedeutet, dass die Aufgabe 02 aktiv ist und es wird zum Waypoint 0 navigiert (0 ist immer der Abflug). -
Seite 18: Rte Neu Eingeben
LX700 V1.0 Nov. 2003 Die Auswahl aus der NAV-Datei produziert automatisch neue Waypoints, weil eine Route nur aus Waypoints bestehen kann. • Nach INSERT wird ein zusätzlicher Waypoint eine Position oberhalb eingefügt. • Nach DELETE wird der Waypoint aus der Aufgabe entfernt 3.2.5.3 RTE neu Eingeben Eine freie Aufgabe (NOT PROG) mittels ENTER - SELECT auswählen und mit NEW anfangen. - Seite 19 LX700 V1.0 Nov. 2003 Destination RTE 01 Abschnitt 1 Flugzeit auf Abschnitt Nach der Beendigung eines Abschnitts wird in der Position TIME der Zeitpunkt der Ankunft am Waypoint angezeigt. Time --:--:-- bedeutet, dass es sich um den aktuellen Abschnitt handelt, dessen End-Waypoint noch nicht erreicht wurde.
-
Seite 20: Fliegen Mit Lx700
LX700 V1.0 Nov. 2003 3.3 Fliegen mit dem LX700 Nur wenn der Pilot und das LX700 bestens vorbereitet sind, macht das Fliegen mit dem LX700 so richtig Spaß! In diesem Kapitel versuchen wir die wichtigsten Schritte zur Vorbereitung und die Handhabung im Flug zu vermitteln. 3.3.1 Flugvorbereitung am Boden Eine gute Vorbereitung vor dem Start nimmt nicht viel Zeit in Anspruch, ist aber eine der wichtigsten Voraussetzung für einen stressfreien Flug... -
Seite 21: Weiterschalten Beim Überflug Eines Waypoints
LX700 V1.0 Nov. 2003 3.3.2.2 Weiterschalten beim Überflug eines Waypoints Das Gerät schaltet automatisch weiter, wenn der Waypoint erreicht wird (INSIDE). Die Umschaltung erkennt man, wenn die Navigationsdaten den nächsten erwarteten Wendepunkt anzeigen. Wird ein Wendepunkt nicht umgeflogen, kann der Pilot diesen löschen oder einen neuen setzen (WPT, EDIT). Auch hier schaltet ein längerer Druck auf die START-Taste (ca. -
Seite 22: Kommunikation Mit Lx 20 Und Colibri
LX700 V1.0 Nov. 2003 Mit dem LXe Programm sind folgende Datenübertragungen möglich: • Logger auslesen (read logbook) • WP und RTE auslesen (read *.da4) • Flug Info auslesen (read info) • WPT und RTE überspielen (write *.da4) • Flug Info überspielen (write info) •... -
Seite 23: Einbau
LX700 V1.0 Nov. 2003 5 Einbau Der Rechner entspricht mit d = 80mm der Luftnorm. Die vier Befestigungslöcher muss man auf 6,5 mm vergrößern und das Gerät lässt sich problemlos einbauen. Wichtig! Macht die Entfernung der Drehknöpfe Probleme, kann folgende Prozedur Abhilfe schaffen: - Schraube mit einem Schraubenzieher lösen - Mit dem Schraubenzieher die Schraube festhalten - Knopf leicht links und rechts drehen... -
Seite 24: Kabelsatz
LX700 V1.0 Nov. 2003 5.1 Kabelsatz LX700 VERSORGUNGSKABEL LX700 PC KABEL 50cm 12V HAUPTSPANN. +12V blau MASSE SD9 BU 1.5m BINDER 5P 711-2-99-0096-00-05 RS232C SD9 ST 20cm SD15 BU weiss schwartz schirm PC-RS232C BINDER 5P 50cm 09-0097-00-05 weiss schwartz schirm Seite 23... -
Seite 25: Tree Structure Diagram
LX700 V1.0 Nov. 2003 5.2 Tree structure Diagram Seite 24... -
Seite 26: Passwords
LX700 V1.0 Nov. 2003 6 Passwords 96990 Systemparameter 55556 Umschalten von internem GPS auf NMEA –Eingang (wird nach dem Ausschalten automatisch deaktiviert) Nach dieser Eingabe ist eine Durchführung einer Flugsimulation möglich. Dafür brauchen wir das LX700 mit PC- Kabel und einen PC mit dem LX-Sim PC-Program. Mit dem LX-Sim Programm lassen sich folgende Parameter simulieren: •... -
Seite 27: Anhang
LX700 V1.0 Nov. 2003 8 Anhang Seite 26...
