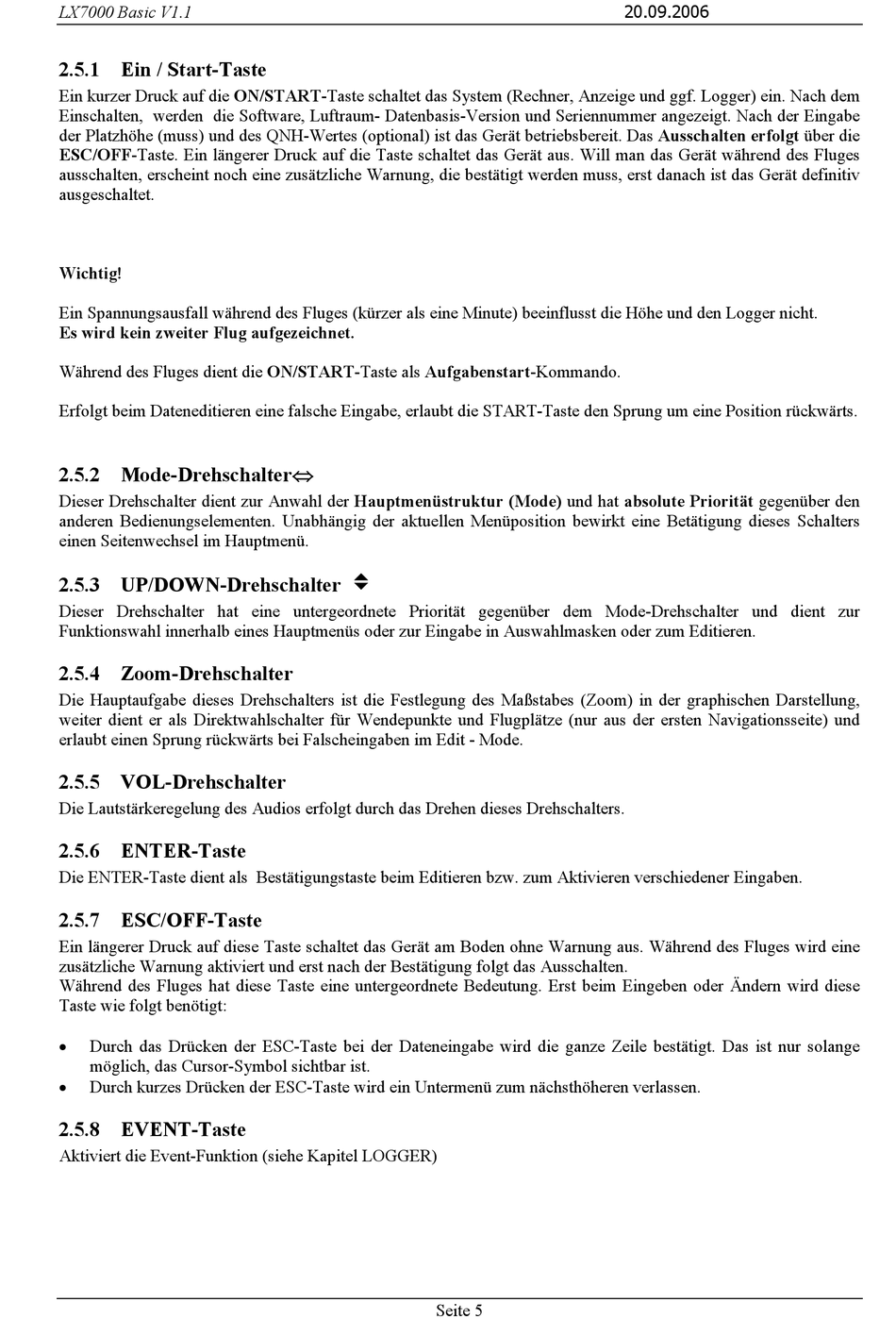

LX7000 Basic V1.1
2.5.1 Ein / Start-Taste
Ein kurzer Druck auf die ON/START-Taste schaltet das System (Rechner, Anzeige und ggf. Logger) ein. Nach dem
Einschalten, werden die Software, Luftraum- Datenbasis-Version und Seriennummer angezeigt. Nach der Eingabe
der Platzhöhe (muss) und des QNH-Wertes (optional) ist das Gerät betriebsbereit. Das Ausschalten erfolgt über die
ESC/OFF-Taste. Ein längerer Druck auf die Taste schaltet das Gerät aus. Will man das Gerät während des Fluges
ausschalten, erscheint noch eine zusätzliche Warnung, die bestätigt werden muss, erst danach ist das Gerät definitiv
ausgeschaltet.
Wichtig!
Ein Spannungsausfall während des Fluges (kürzer als eine Minute) beeinflusst die Höhe und den Logger nicht.
Es wird kein zweiter Flug aufgezeichnet.
Während des Fluges dient die ON/START-Taste als Aufgabenstart-Kommando.
Erfolgt beim Dateneditieren eine falsche Eingabe, erlaubt die START-Taste den Sprung um eine Position rückwärts.
2.5.2 Mode-Drehschalter⇔
Dieser Drehschalter dient zur Anwahl der Hauptmenüstruktur (Mode) und hat absolute Priorität gegenüber den
anderen Bedienungselementen. Unabhängig der aktuellen Menüposition bewirkt eine Betätigung dieses Schalters
einen Seitenwechsel im Hauptmenü.
2.5.3 UP/DOWN-Drehschalter v
Dieser Drehschalter hat eine untergeordnete Priorität gegenüber dem Mode-Drehschalter und dient zur
Funktionswahl innerhalb eines Hauptmenüs oder zur Eingabe in Auswahlmasken oder zum Editieren.
2.5.4 Zoom-Drehschalter
Die Hauptaufgabe dieses Drehschalters ist die Festlegung des Maßstabes (Zoom) in der graphischen Darstellung,
weiter dient er als Direktwahlschalter für Wendepunkte und Flugplätze (nur aus der ersten Navigationsseite) und
erlaubt einen Sprung rückwärts bei Falscheingaben im Edit - Mode.
2.5.5 VOL-Drehschalter
Die Lautstärkeregelung des Audios erfolgt durch das Drehen dieses Drehschalters.
2.5.6 ENTER-Taste
Die ENTER-Taste dient als Bestätigungstaste beim Editieren bzw. zum Aktivieren verschiedener Eingaben.
2.5.7 ESC/OFF-Taste
Ein längerer Druck auf diese Taste schaltet das Gerät am Boden ohne Warnung aus. Während des Fluges wird eine
zusätzliche Warnung aktiviert und erst nach der Bestätigung folgt das Ausschalten.
Während des Fluges hat diese Taste eine untergeordnete Bedeutung. Erst beim Eingeben oder Ändern wird diese
Taste wie folgt benötigt:
•
Durch das Drücken der ESC-Taste bei der Dateneingabe wird die ganze Zeile bestätigt. Das ist nur solange
möglich, das Cursor-Symbol sichtbar ist.
•
Durch kurzes Drücken der ESC-Taste wird ein Untermenü zum nächsthöheren verlassen.
2.5.8 EVENT-Taste
Aktiviert die Event-Funktion (siehe Kapitel LOGGER)
Seite 5
20.09.2006
