7.2 LX5000 –Fernbedienungen

7.2.1 LX5000 Remote: Keyboard

7.2.1.1

Allgemeines

Das Gerät ist in einem Blechgehäuse mit den Abmessungen 80 x 60 x 20 mm untergebracht. Als Bed-
ienungselemente dienen 11 bequeme Gummitasten. Alle LX5000, die den Programmstand 8.2 oder
einen höheren besitzen, unterstützen auch die Fernbedienung ohne zusätzliche Eingaben. Das Gerät
erkennt die Fernbedienungseinheit automatisch. Die Bedienungselemente des LX5000 sind weiterhin
aktiv. Das Gerät ist über den sog. LX5000 485 Bus angeschlossen.
Alle 11 Tasten sind nur einfach belegt, das bedeutet es gibt keine Doppelfunktionen. Die Bedien-
philosophie der Tastatur entspricht 100% der des LX5000.

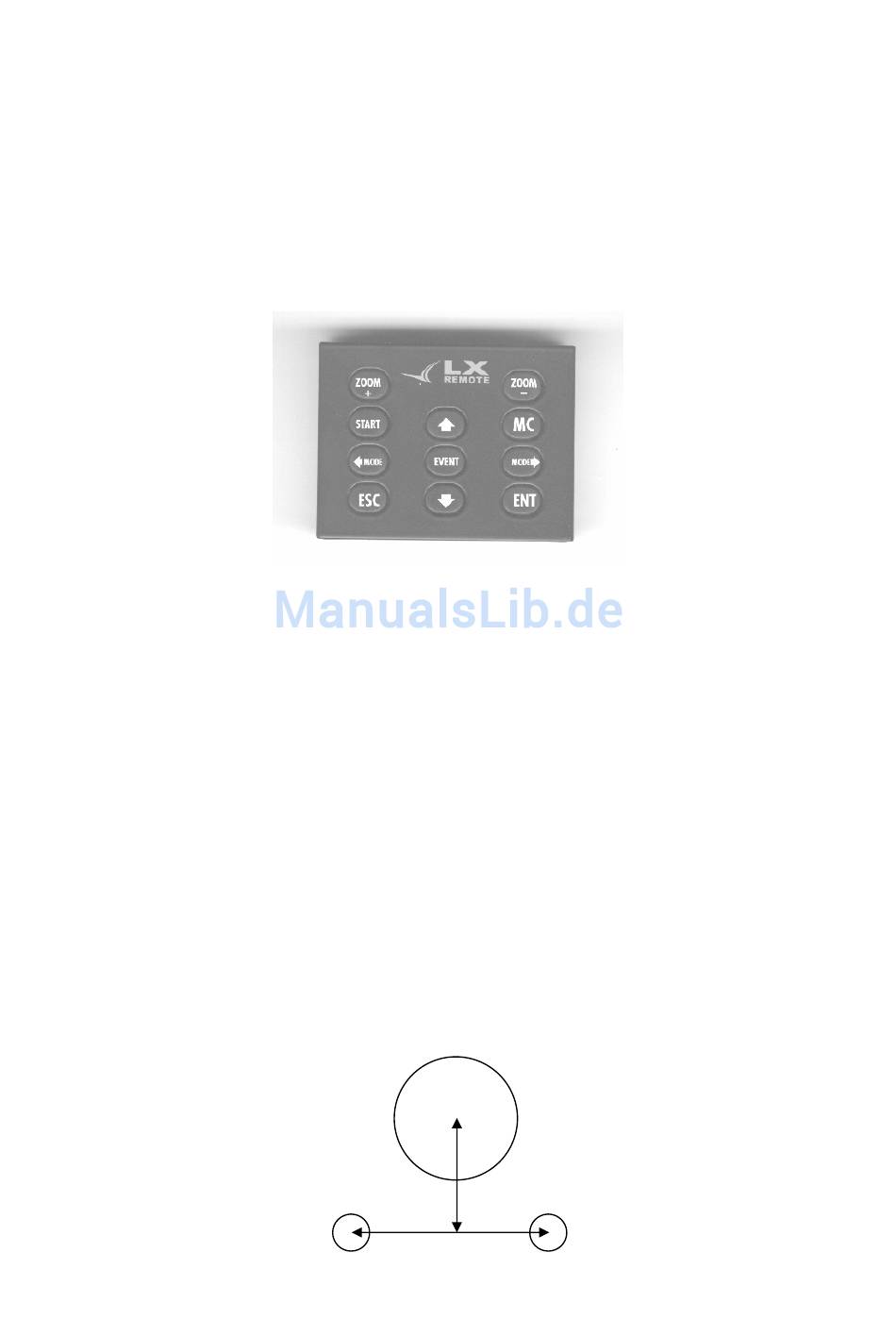

Fernbedienung
• ⇐ MODE MODE ⇒
• ⇑ ⇓
•
ESC,EVENT,ENTER,MC,START
•
+ ZOOM, -ZOOM
7.2.1.2

Inbetriebnahme

Die Lieferung besteht aus:
•
Fernbedienungseinheit (LX Remote),
•
Spiralkabel mit Telefonstecker ( Standardmäßiges Telefonkabel, auch im Geschäft zu Kaufen),
•
485-BUS Kabel mit Befestigung.
Das 485-BUS Kabel besteht aus dem 0.5m Kabel mit 9P SUB-D Stecker, der Platine mit
Telefonadapter und dem Befestigungsklotz. Dieser Klotz dient als Befestigungselement für die Platine.
Die Platine ist normalerweise ins Instrumentbett eingebaut. Für den Einbau sollten drei Löcher ins
Instrumentbrett gebohrt werden, wie in der Skizze:
LX5000
Mode Drehwahlschalter
Pfeildrehwahlschalter
ESC,EVENT,ENTER,MC,START/ON Tasten
ZOOM-Drehwahlschalter
11mm
φ 14mm
17 mm, φ 3.0 mm
