Hinweis
Bitte beachten Sie, daß bei kombinierten Sektoren die Figur mit dem kleineren Radius unter A2 und R2
programmiert werden muß (R1 > R2!!). Es ist also nicht möglich die kombinierte Figur aus Beispiel 3 in
umgekehrter Reihenfolge einzugeben.
Hinweis
Wieder gibt es gravierende Unterschiede bei den erlaubten Sektoren: Für DMSt-Online (seit 2002), Rekordflüge,
Leistungsabzeichen 1000/2000km-Diplome und für den Barron-Hilton-Cup muß ausschließlich der 90
verwendet werden, der 500m-Zylinder ist nicht zulässig. Hingegen wird bei zentralen Wettbewerben derzeit
ausschließlich der 500m-Zylinder verwendet.
3.1.2.2.3

FINISH ZONE

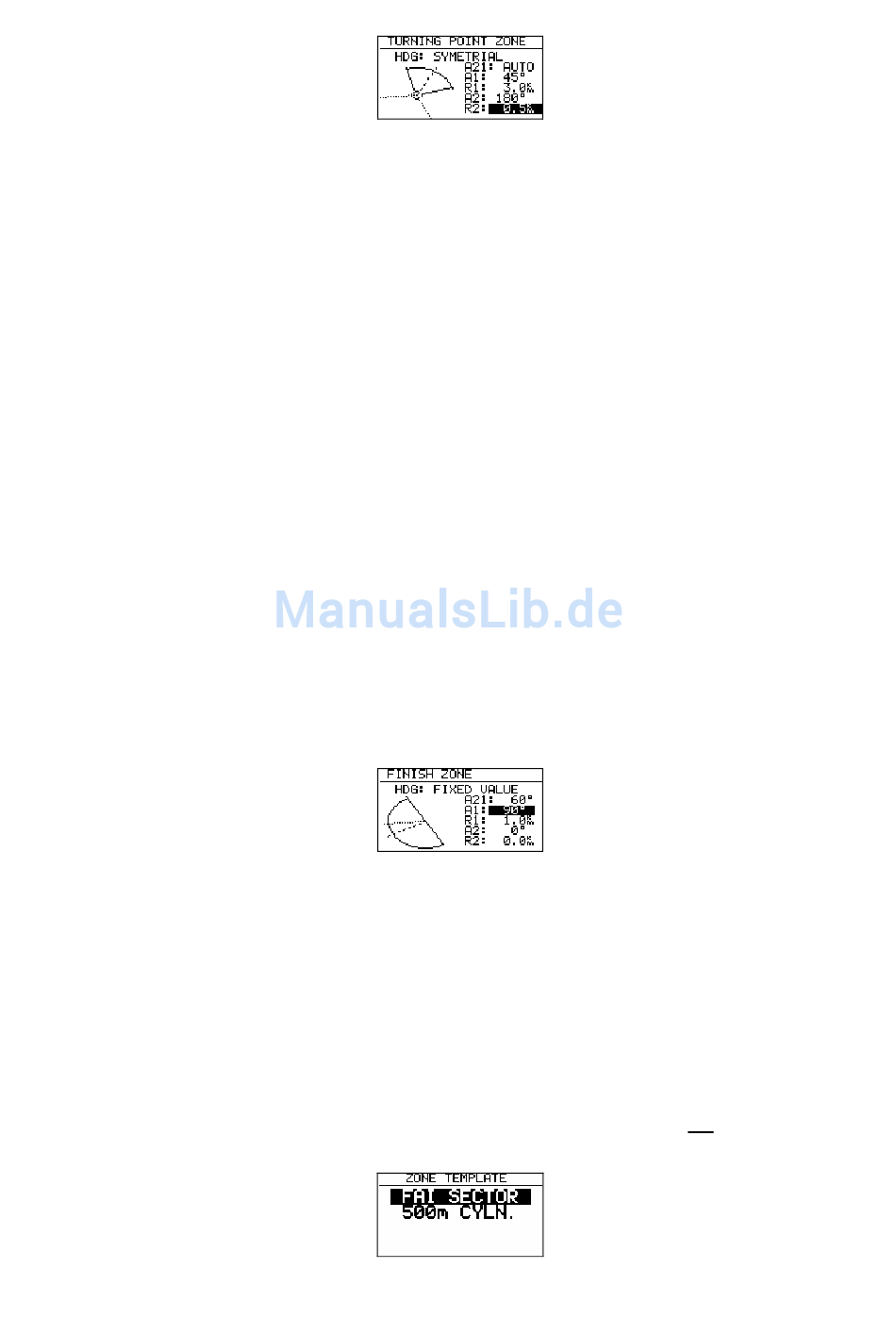

Wählen Sie den Menüpunkt FINISH ZONE und bestätigen Sie mit [ENTER]. Sie erhalten wiederum das im Prinzip
gleiche Bild, wie bei den vorangegangenen Punkten. Es gibt hier allerdings nur noch zwei Einstellmöglichkeiten für
HDG:
•
TO LAST LEG: Die Symmetrieachse zeigt zurück zum letzten Wendepunkt. Das ist die normale Einstellung
bei dezentralen Flügen.
•
FIXED VALUE: Die Symmetrieachse zeigt in eine beliebige Richtung (siehe Beispiel 4)
Beispiel 4:
Auf einem Wettbewerb soll die Ziellinie fest senkrecht zur Flugplatzausrichtung liegen, unabhängig von der
Richtung vom letzten Wendepunkt. Der Flugplatz hat die Richtung 06/24.
Wir wählen unter HDG: „FIXED VALUE" und können nun bei A21 den entsprechenden Wert eingeben, entweder
0 0
060 oder 240 je nachdem aus welchem Halbkreis der Endanflug stattfindet. Ist z.B. der Kurs für Endanflug zum
0
Platz 270 , so müssen wir bei A21 060
(siehe Bild), der Endanflug erfolgt dann über die Linie in den Sektor hinein.
Hinweis:
Für dezentrale Wettbewerbe, Rekorde usw. muß hier auf die jeweilige Wettbewerbsordnung bzw. den Code Sportif
verwiesen werden, es gibt zuviele unterschiedliche Verfahren einen Flug gültig zu beenden. Zum Beispiel genügt es,
wenn das Ziel ein Flugplatz ist, innerhalb dessen Begrenzung zu landen. Das gilt bei DMSt, Barron Hilton,
1000/2000km. Jedoch nicht, wenn ein verlagerter Abflug- und Endpunkt verwendet wird, dann ist in den Sektor
einzufliegen (was man nach Code Sportif natürlich immer tun kann), wieder sind dabei die unterschiedlichen
Sektorentypen zu beachten
3.1.2.2.4

Templates

Bei Templates handelt es sich um vorbereitete Sektoren. Es stehen bislang nur der FAI 90
500m-Zylinder zur Verfügung.
Achtung: wird eines dieser beiden Templates gewählt, so werden ohne Rückfrage alle Sektoren auf diese
Geometrie umgestellt.
0
einstellen, dann zeigt der Sektor mit der „flachen Seite" gegen den Kurs
Seite 14
LX5000 Februar 2002
0
-Fotosektor
0
-Fotosektor und der
