NEAR RADIUS
Diese Einstellung hat mit der ähnlichen Einstellung unter LOGGER nichts gemeinsam. Das LX5000 hat auch die
sehr sinnvolle Funktion „ Simple Task". Diese Funktion erlaubt eine ausführliche Flugstatistik auch wenn keine
reguläre Aufgabe geflogen wird. Das Gerät detektiert sobald es in der Nähe von einem Wendepunkt ist und zeichnet
dies auf. In diesem Menüpnkt wird definiert, ab welcher Entfernung ein Wendepunkt in der „Simple Task" als
erreicht gilt.
TP-SORT
Diese Einstellung erlaubt entweder alphabetische Wendepunktsortierung oder nach Distanz. Bei Distanz erscheinen
die Wendepunkte (im SELECT-Vorgang, nach ENTER auf der TP-Navigationsseite) sortiert nach der Distanz.
3.1.2.2

OBS. ZONE (Observation Zone)

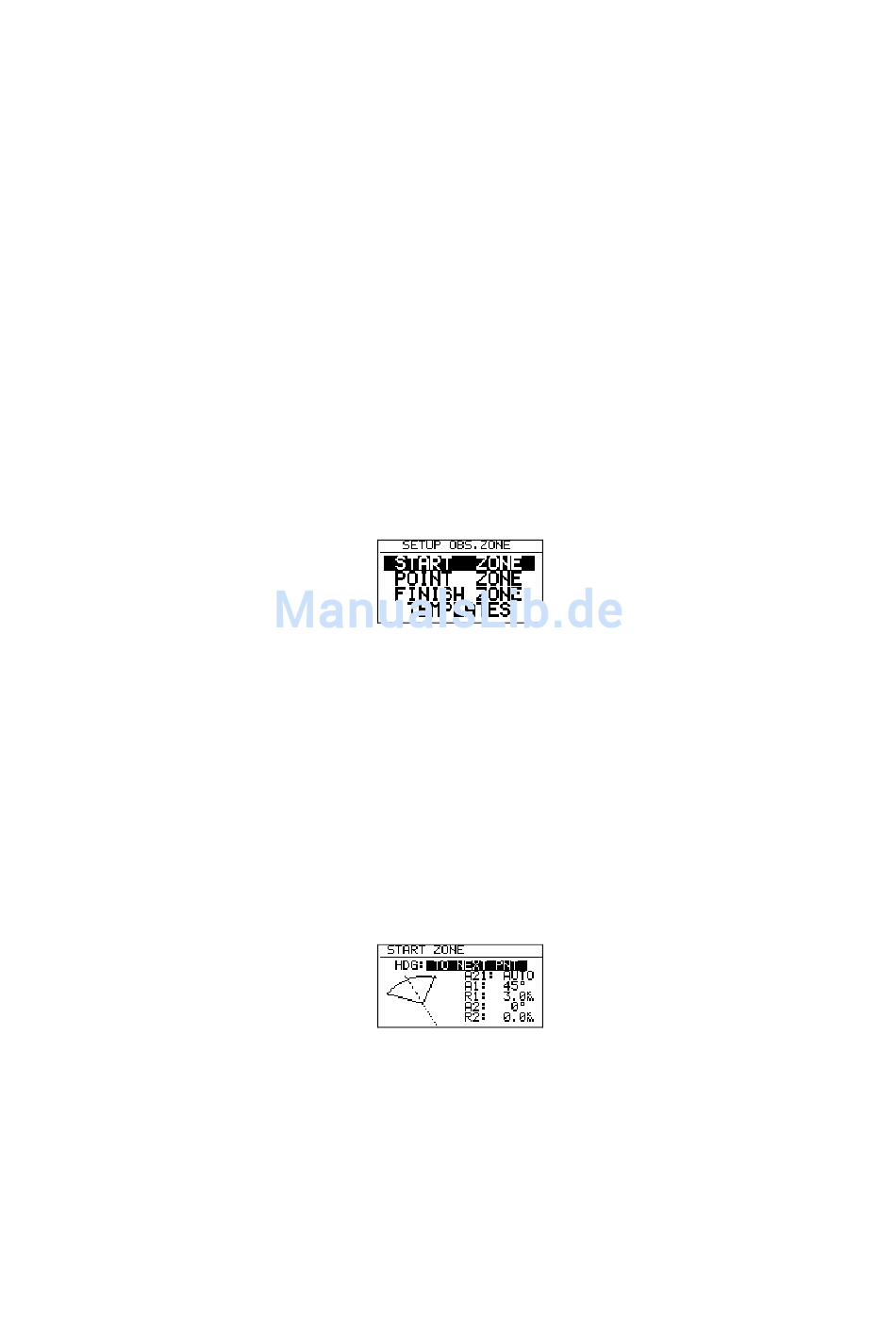

In diesem Menü können die verschiedenen Sektorformen eingestellt werden. Prinzipiell sind folgende Sektoren
einstellbar:
Abflug (Start Zone)
Wendepunktsektoren (Point Zone)
Ziellinie (Finish Zone)
Templates sind vorbereitete Formen, wobei alle Sektoren einheitlich eingestellt werden. Derzeit sind nur FAI-
Fotosektor und 500m-Zylinder verfügbar.
Die prinzipielle Einstellung der Sektoren erfolgt mit Hilfe von zwei Radien, zwei Winkeln und der Ausrichtung
(entweder durch eine feste Richtung oder eine automatisch nachgestellte Symmetrieebene) des jeweiligen Sektors.
Die getätigten Einstellungen gelten grundsätzlich für alle Aufgaben, die Form und Ausrichtung der
Wendepunktsektoren ist außerdem für alle Punkte einer Aufgabe gleich. Für 5 (fünf) Aufgaben jedoch können alle
Sektoren, sogar die einzelnen Wendepunkte einer Aufgabe mit unterschiedlichen Geometrien programmiert werden.
Dies ist für die sog. "Assigned Area Tasks" erforderlich. Die Einstellung dieser Sektoren erfolgt identisch zu den
Ausführungen in den folgenden Abschnitten, eine ausführliche Beschreibung, wie diese Programmierung erfolgt,
finden Sie im Kapitel 3.2.4.
Die Methodik der Sektoreneinstellung wird jetzt anhand von Beispielen erklärt.
3.1.2.2.1

START ZONE

Wir wollen nun einen Abflugsektor einstellen, dazu bestätigen wir mit [ENTER] den Menüpunkt START ZONE.
Wir erhalten folgendes Bild:
HDG:
bedeutet hier die Ausrichtung der Symmetrieachse des Sektors.
A21:
ist die Richtung der Symmetrieachse (meist AUTO)
A1:
ist der Sektorenhalbwinkel, also z.B. für einen Fotosektor steht hier 45
R1:
ist die Ausdehnung des Sektors (Radius), z.B. für den FAI-Fotosektor stehen hier 3km
A2:
wie A1, dient der Erstellung kombinierter Sektoren
R2:
wie R1, dient ebenfalls der Einstellung kombinierter Sektoren
Das klingt komplizierter als es ist, ein paar Beispiele werden das aber schnell verdeutlichen.
Beispiel 1:
Standardmäßig voreingestellt ist der 90
Abflugsektor ist somit symmetrisch um den Kurs zum ersten Wendepunkt angeordnet.
0
-FAI-Fotosektor, das heißt bei HDG steht „TO NEXT POINT". Der
Seite 11
LX5000 Februar 2002
0
