LX Navigation LX5000 Handbuch Seite 22

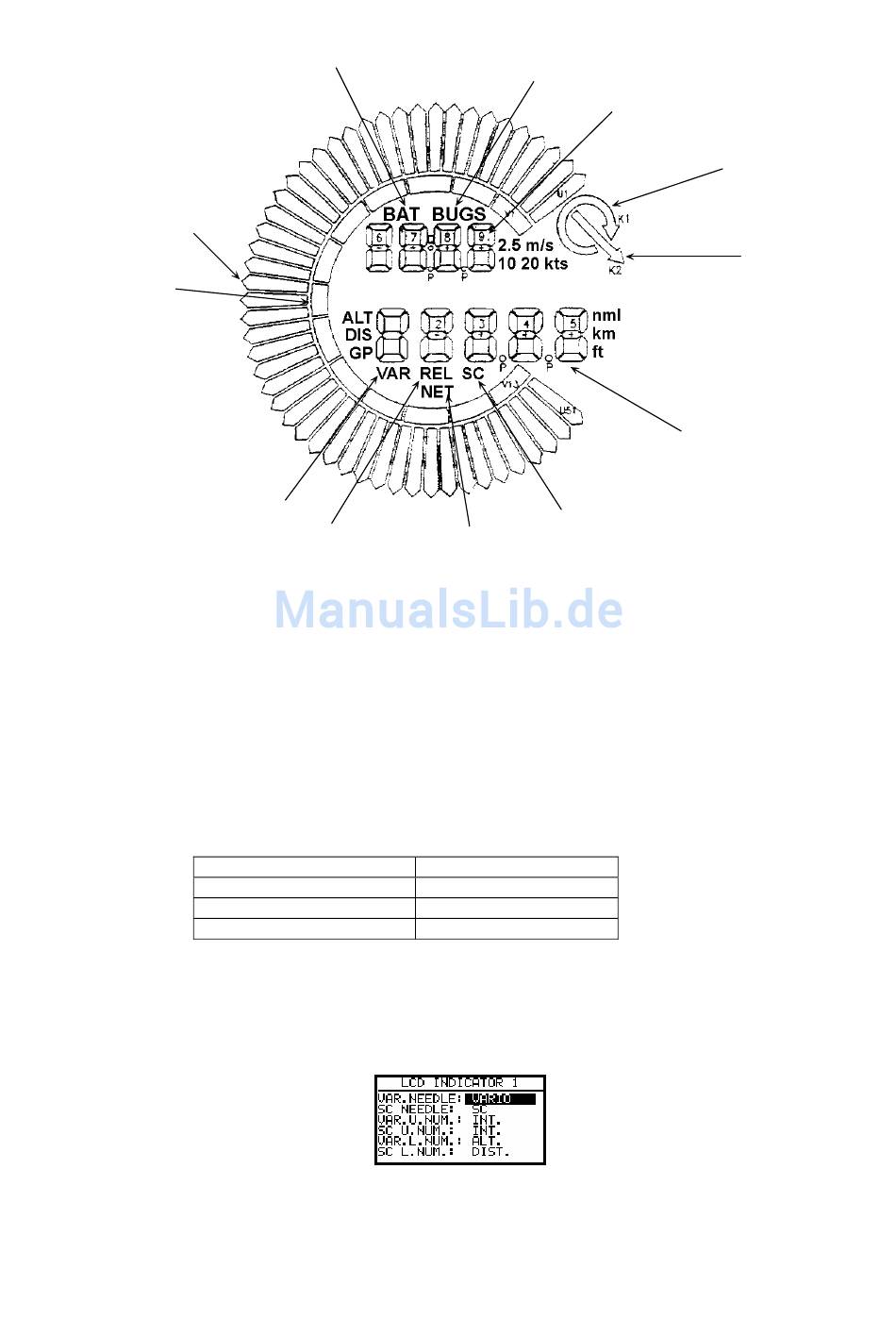

NEEDLE
SPEED
COMMAND
RING
NEEDLE
SHOWS
VARIO
•
Needle
•
SC Ring
•
Upper Number Display
•
Vario Mode Indicator
•
Lower Number Display
Die Status-Anzeigen (ALT, DIS, GP usw.) sind von der momentanen Funktionen abhängig, siehe unten.
Die Anzeigen der Einheiten wie z.B. km sind von den eingestellten Einheiten gemäss Kapitel "UNITS" abhängig.
BAT ist bei Batterie-Spannung unter 11V aktiv.
Jede Varioanzeige kann mit den an der Rückwand befindlichen DIP Schaltern eingestellt werden (1-4).
Die Anzeigen werden in der Einstellung Indicator 1 geliefert. Anzeigen mit gleichen DIP Schalter-Stellungen
zeigen identische Werte an.
Vier verschiedene Anzeigen – Varianten (nach DIP Schalter) können gewählt und programmiert werden.
Die Eingabe erfolgt nach ENTER auf INDICATOR.
Die Anzeige kann man für VARIO- und SC-Modus unterschiedlich konfigurieren. Programmierbar ist die Funktion
der Nadel und der zwei numerischen Anzeigen. Das bedeutet bei z.B. VAR .NEEDLE( Zeigerfunktion im
Variomode) und SC NEEDLE (Zeigerfunktion in Sollfahrtmode), handelt es sich um den gleichen Zeiger in
verschiedenen Flugmodi.
LOW BATTERY
INDICATOR
NEEDLE
SHOWS
RELATIV
Varionadel (Vario, SC, Netto, Relativ)
Sollfahrtanzeige (nicht einstellbar)
Numerische Anzeige oben
Vario oder Sollfahrtstatusanzeige
Numerische Anzeige unten
Schalter 1 ON
Schalter 2 ON
Schalter 3 ON
Alle OFF
BUGS
INDICATOR
UPPER
NUMBER
DISPLAY
NEEDLE
NEEDLE
SHOWS
SHOWS
SPEED
NETTO
COMMAND
Indicator 1
Indicator2
Indicator3
Indicator4
Seite 21
LX5000 Februar 2002
VARIO MODE
INDICATOR
SPEED COMMAND
MODE INDICATOR
LOWER
NUMBER
DISPLAY
