LX7000 Basic V1.1
TP-QUICK POINT NAME
Die Wendepunkte, die nach aktueller Positionsabspeicherung (nach Pilotenwunsch) während des Fluges in die
Wendepunktedatei addiert werden, heißen Quick TP und sind mit AP (Actual Position) bezeichnet.
Das Abspeichern wird im folgenden Kapitel beschrieben.
Bei Setting DATE : OFF erscheint ein solcher Wendepunkt als z.B. AP: 12:35; die Zahlen bedeuten die Uhrzeit.
Bei Setting DATE : ON sind die Quick Points nach Datum (28121330) und Uhrzeit abgespeichert.
TP-QUICK POINT – AUTO
SELECT: OFF bedeutet, der abgespeicherte Wendepunkt wird nicht automatisch im TP-Menü angewählt.
SELECT: ON bedeutet automatische Auswahl nach Abspeicherung
NEAR RADIUS
Diese Einstellung hat mit der ähnlichen Einstellung unter LOGGER nichts gemeinsam. Das LX7000 BASIC hat
auch die praktische Funktion „ Simple Task". Diese Funktion erlaubt eine ausführliche Flugstatistik, auch wenn
keine reguläre Aufgabe geflogen wird. Das Gerät detektiert, wenn sich das Segelflugzeug in der Nähe von einem
Wendepunkt oder APT befindet, und zeichnet dies als ein Wendepunkt der Aufgabe automatisch auf. In diesem
Kapitel wird definiert, wie gemäß NEAR RADIUS ein Wendepunkt als umgeflogen gilt. Diese Einstellung hat
keinen Einfluss auf weitere Einstellungen unter OBS.ZONES.
TP-SORT
Diese Einstellung erlaubt die alphabetische Wendepunktsortierung oder die Sortierung nach der Distanz. Bei der
Distanz sind die Wendepunkte (im Auswahl - Vorgang) nach der Distanz sortiert.
3.1.2.2

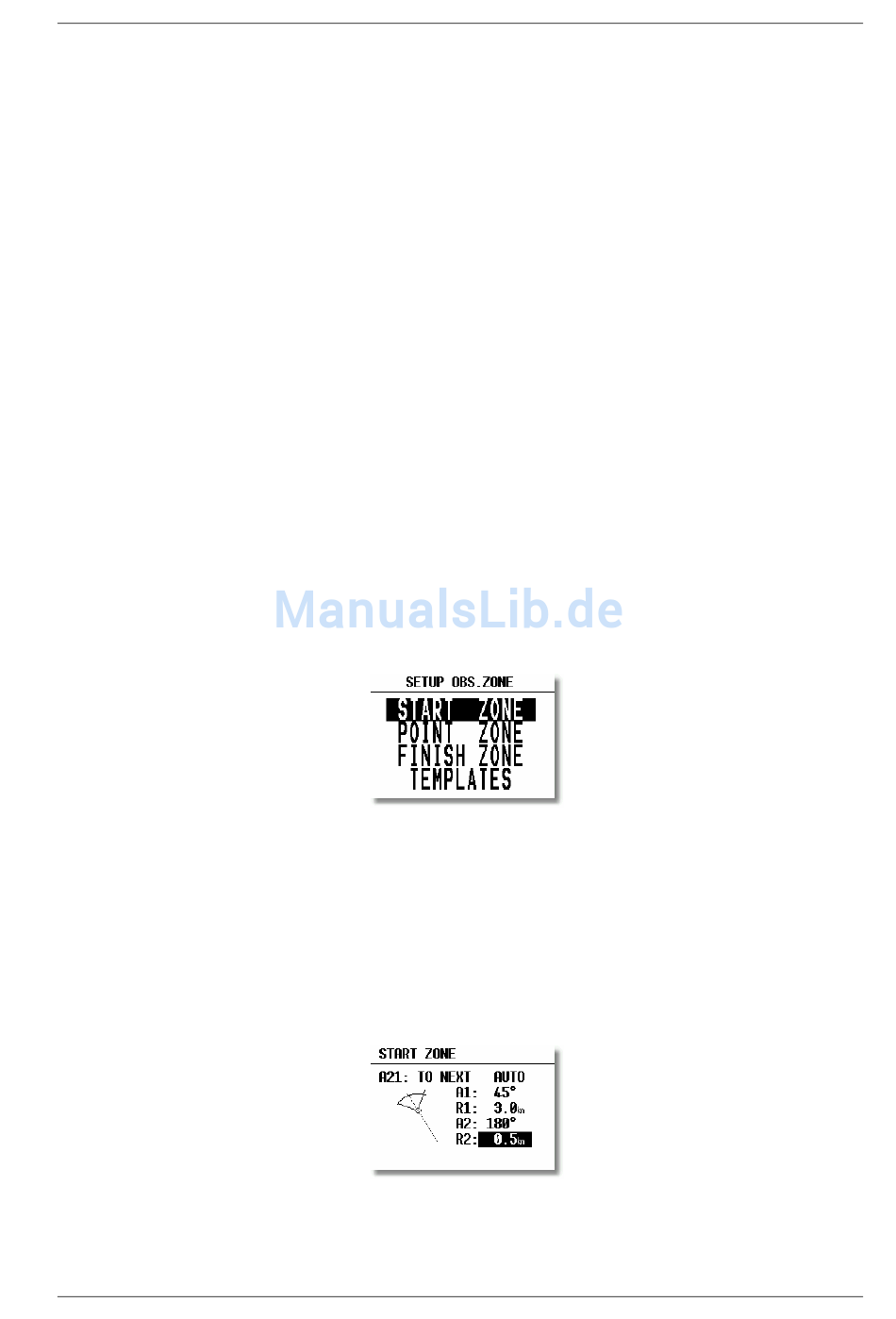

OBS. ZONE (Observation Zone)
Bei dieser Einstellung wird folgendes definiert:
•
Abflug (Start Zone)
•
Prozeduren über Wendepunkte (Point Zone)
•
Ziellinie (Finish Zone)
•
FAI - Sektor oder Zylinder - Direkteinstellungen (Templates)
START ZONE
Der Pilot kann beliebige Abflugprozeduren mittels zweier Winkel zweier Radien und der Orientierung realisieren.
(A1, A2, R1,R2 und A21). A21 - Einstellung definiert die Orientierung wie folgt:
TO NEXT PNT:
RAD.1 TP:
Beispiel: Typische Kombination FAI - Sektor und Zylinder.
Zum nächsten Wendepunkt (Orientierung ist AUTO)
Der Radius von der ersten Wende durch den Abflugpunkt (Bogensegmentlänge durch
R1), hier sind A1 und A2 ohne Funktion und R2 definiert die Tiefe.
Seite 12
20.09.2006
