Gerät Recorder - Anzeige
Gerät "Recorder" (Fortsetzung)
Anzeige über
Taste
Fenster
"Erfassung:
Steuerung
Recorder"
(∗) MATHX beim
MTX 1052
Virtuelle Digital-Oszilloskope
Diese Taste übermittelt die 50.000 Punkte einer Aufzeichnung an den PC
und führt die Analyse durch.
Das Drücken der Taste führt nach Übertragung der Daten zum Öffnen von
zwei zusätzlichen Fenstern:
•
"Erfassung: Steuerung Recorder"
•
"Erfassung: Recorder-Kurve"

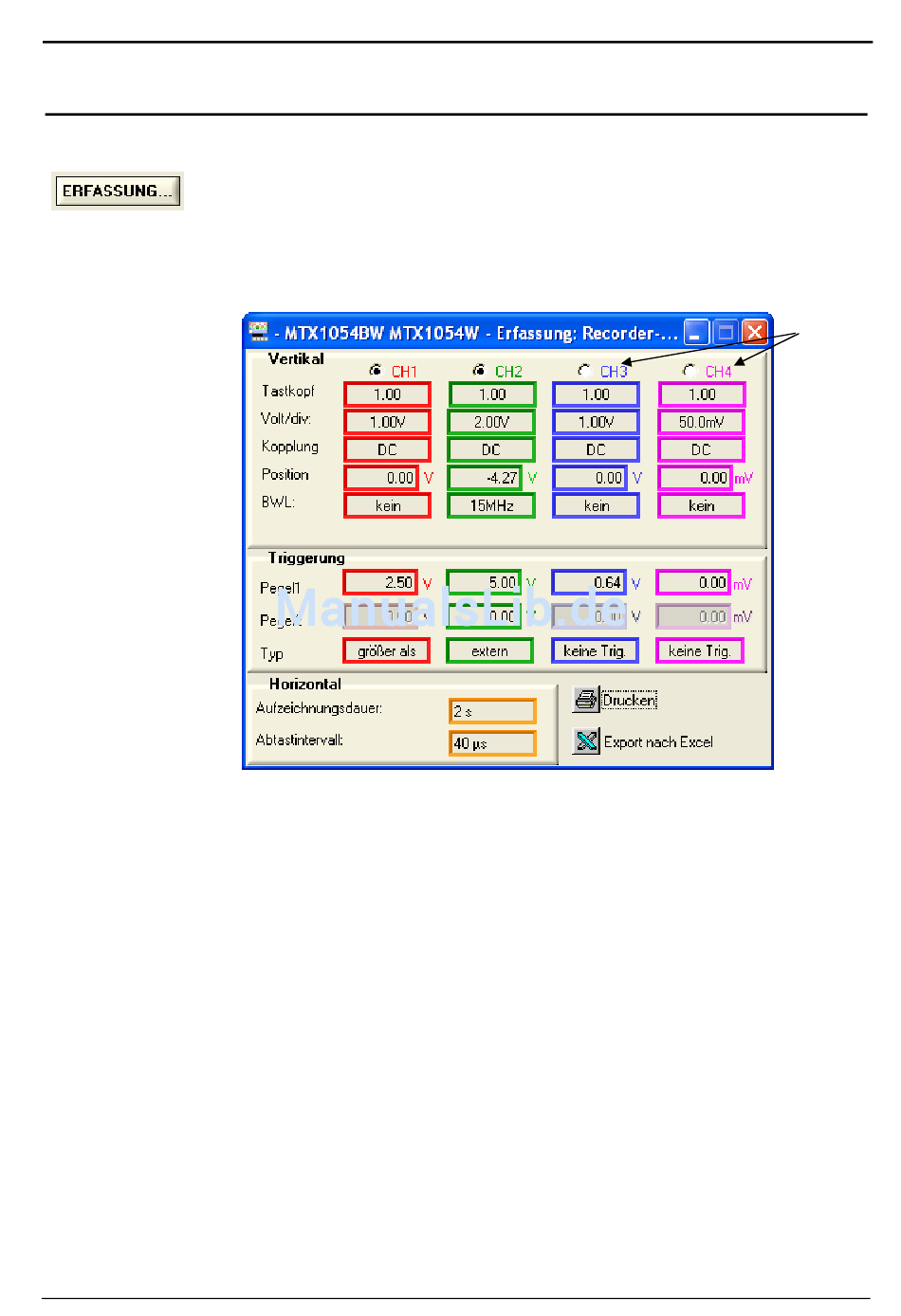

Dieses Fenster enthält die Werte der verschiedenen Parameter, die für die
Erfassung dieser Aufzeichnung verwendet werden:
•
Vertikal
•
Horizontal
•
und Triggerung
Im Moment des Klickens auf die Taste "Erfassung".
Es gehört zum Fenster "Erfassung: Recorder-Kurve" (nächste Seite).
Wird eines der beiden Fenster geschlossen, verschwinden beide vom
Bildschirm.
(∗)
