Anwendungen
Anwendungen
1. Anzeige des
Signals des
Kalibrier-Tastkopfs
Virtuelle Digital-Oszilloskope
•
Schließen Sie den Kalibrator-Ausgang (2,5 V, 1 kHz) mithilfe eines
Tastkopfs mit dem Verhältnis 1/10 (zum Beispiel) an den Eingang CH1 an.
•
In der Menüleiste:
- klicken Sie auf "Gerät"
- wählen Sie "Oszilloskop"
- oder klicken Sie auf das Symbol
"Steuerung Oszilloskop" anzuzeigen:
Im Bereich "Vertikal" Kanal CH1:
∗ Bestätigen Sie den Kanal:
∗ Tastkopf:
∗ Empfindlichkeit CH1 V/div:
∗ Kopplung Eingang CH1:
∗ Position:
∗ BWL
Im Bereich "Horizontal":
∗ Koeff. der Triggerung T/div: 500 µs
∗ H-pos Trigger:

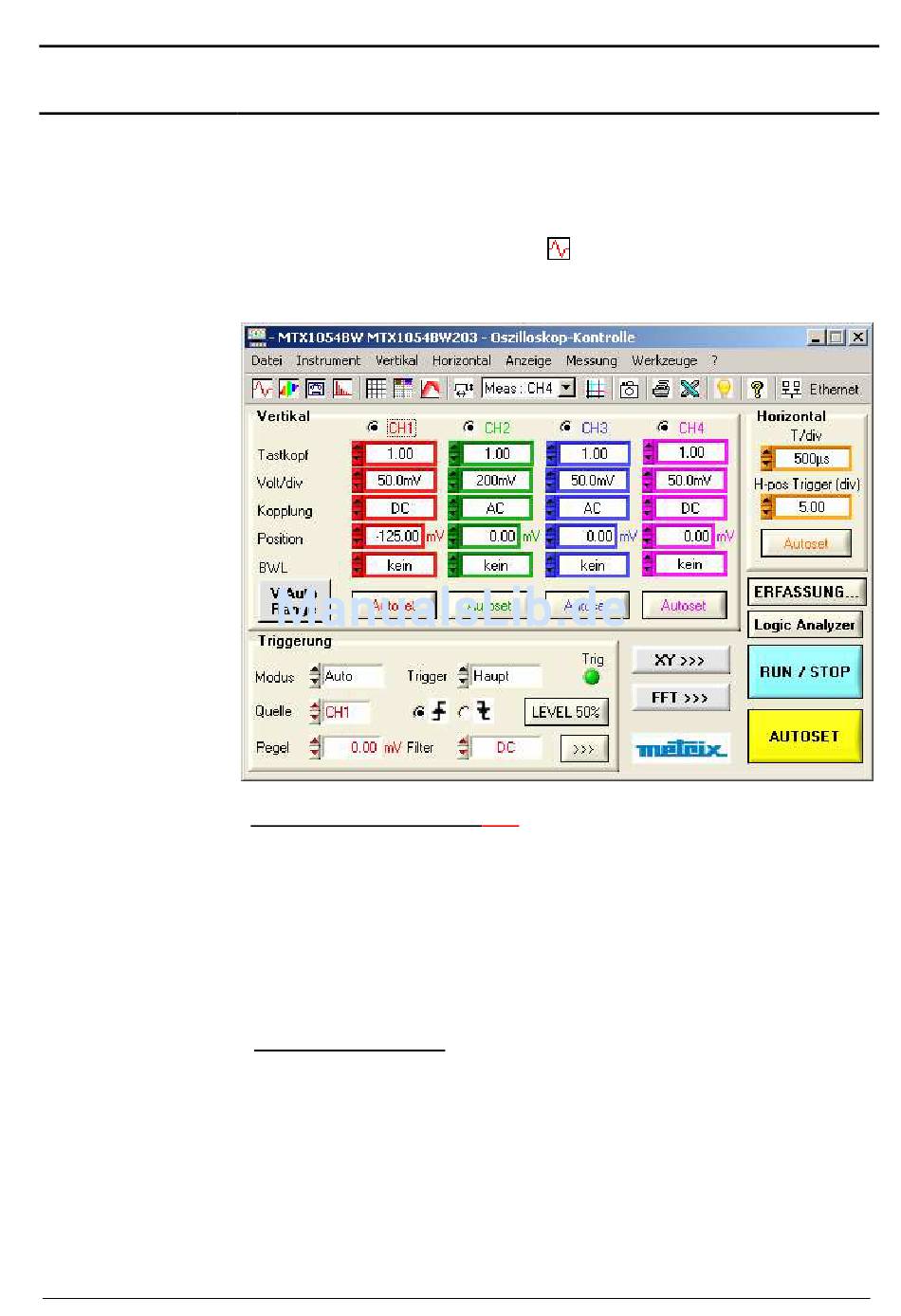

, um das folgende Fenster
CH1
1.00
50,0 mV
(Tastkopf 1/10)
DC
-125,00 mV
ohne
5,00 div (Bildschirmmitte)
VIII - 121
