Gerät Oszilloskop - Menü "Messung"
Gerät "Oszilloskop" (Fortsetzung)
Phasenmessung
CH1 / ref
CH2 / ref
CH3 / ref
CH4 / ref
Virtuelle Digital-Oszilloskope
Durchführung von Phasenmessungen einer Kurve im Verhältnis zu einer
Referenzkurve (siehe §. Referenz).
Auswahl der Kurve, für die die Phasenmessung durchgeführt werden soll.
Um die Phasenmessung zu deaktivieren, heben Sie die Auswahl der
Phasenmessung wieder auf.

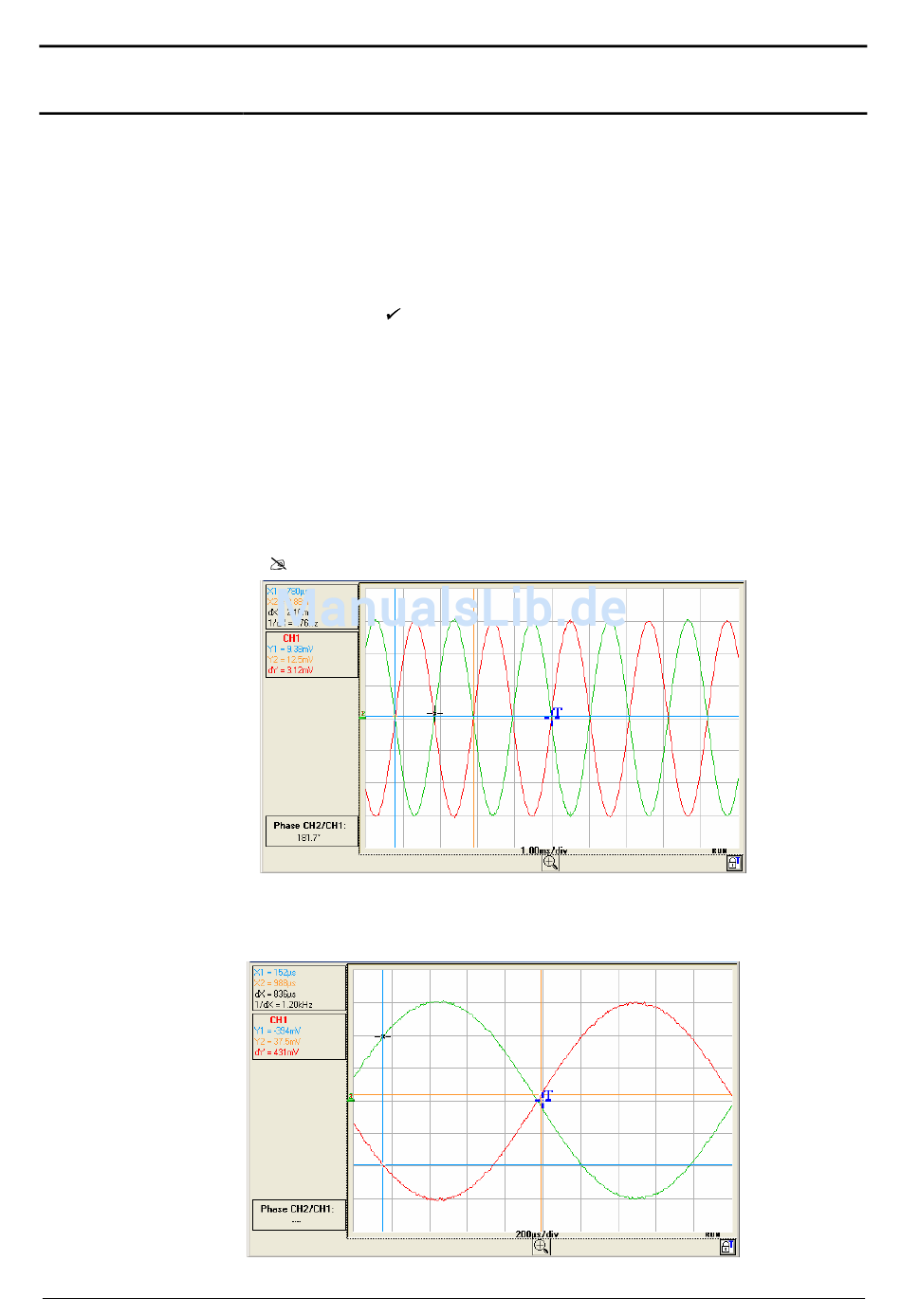

Automatische Phasenmessung:
• Das Symbol " " zeigt die für die Phasenmessung gewählte Kurve.
• Die Aktivierung der Phasenmessung führt zur Anzeige der 3 Cursors:
2 automatische Mess-Cursors auf der Referenzkurve
geben die Periode des Signals an (Cursors "blau" und "gelb").
1 "schwarzer" Cursor wird auf der Kurve positioniert, auf der die
Phasenmessungen durchgeführt werden (CH2 in unserem Beispiel).
Diese 3 Cursors werden automatisch auf den Kurven der Referenz
und der Messung platziert; sie können nicht versetzt werden.
• Die Messung der Phase (in ° ) der gewählten Kurve (C H2) im Verhältnis
zur Referenzkurve (CH1) wird im Anzeigebereich der Messungen angezeigt
(
Beispiel: Phase CH2/CH1 = 181.7° ).
Ist die Messung nicht durchführbar, erscheint das Symbol "- - - -". Zum
Beispiel wenn die Zeitbasis nicht die Darstellung von zwei vollständigen
Perioden des Signals erlaubt:
IV - 71
