3. Automatische
Messungen mit
Kompensation des
Dämpfungskoeffizie
nten des Tastkopfs
Erinnerung
Virtuelle Digital-Oszilloskope
•
Schließen Sie den Kalibrator-Ausgang (2,5 V, 1 kHz) mithilfe eines
Tastkopfs mit dem Verhältnis 1/10 an den Eingang CH1 an.
•
Zur Einstellung des Tastkopfs siehe §. Anzeige des Kalibriersignals
•
Wählen Sie:
∗
vertikaler Messbereich CH1:
∗
Koeffizient der Zeitbasis:
∗
Koeffizient der vertikalen Skala:
∗
DC-Kopplung:
•
Rufen Sie die Tabelle der automatischen Messungen des Signals von
Kanal
CH1
auf: Menü "Messung"
Messung).

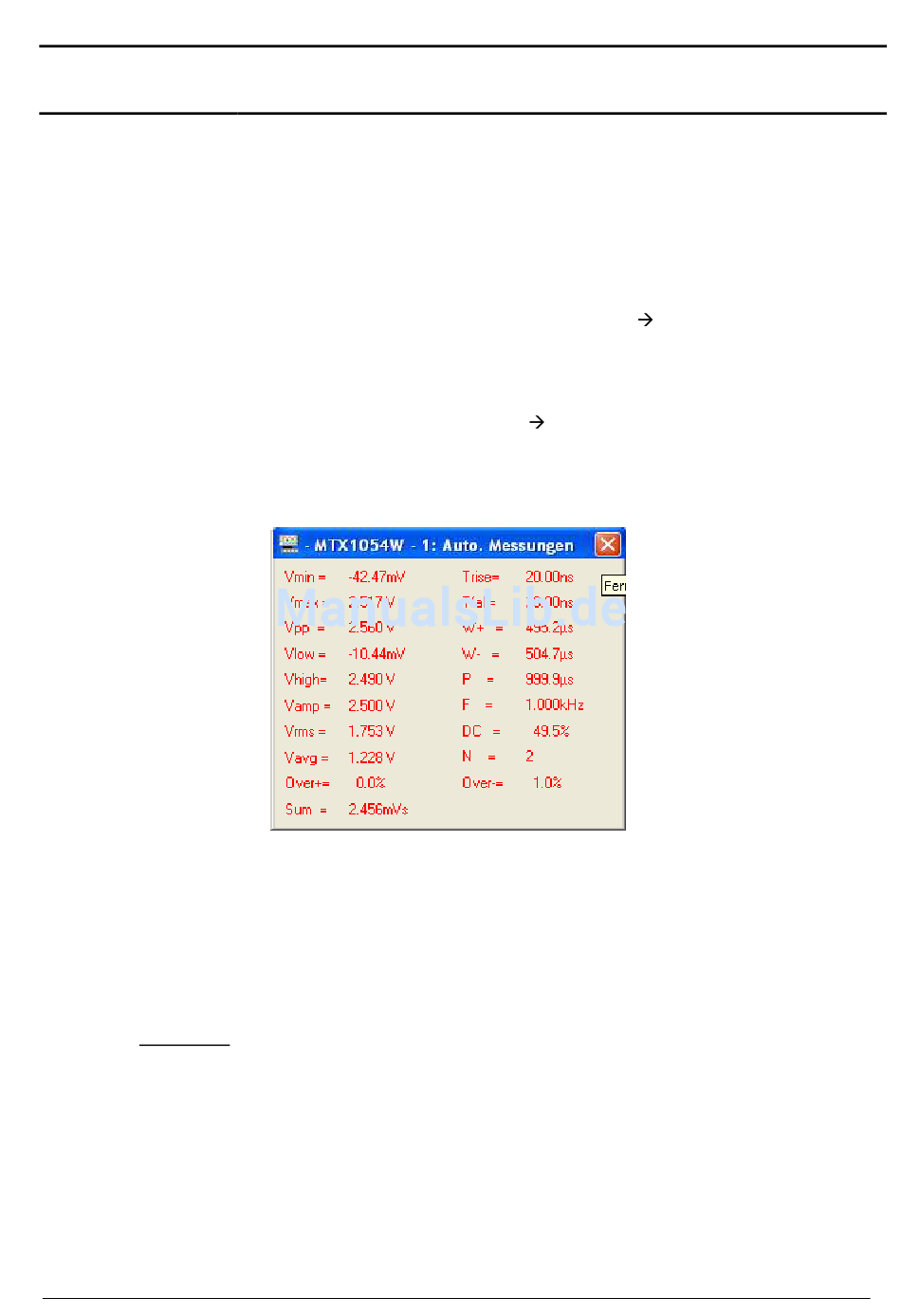

Die Tabelle der 19 zur Kurve1 durchgeführten Messungen wird angezeigt:
Die Amplitude Spitze-Spitze des Kalibrators ergibt sich zu
und die Frequenz zu
Deaktivieren Sie die automatischen Messungen, wenn sie nicht mehr
benötigt werden. Sie verlangsamen ansonsten die Auffrischungsfrequenz
der Kurve.
Schließen Sie dazu das Fenster "MTX1054W - 1: Auto. Messungen".
Für eine bessere Genauigkeit der angezeigten Messungen stellen Sie
mindestens zwei vollständige Perioden des Signals dar und wählen Sie
den Messbereich und die vertikale Position so, dass sich die Amplitude
Spitze-Spitze des zu messenden Signals über 4 bis 8 Teilungen auf dem
Bildschirm erstreckt.
50
200 µs/div.
10
500
CH1
"Automatische Messungen" (siehe §.
F = 1.000 kHz.
mV/div.
(
der Messbereich wird
mV/div.)
Vamp= 2,492 V
VIII - 125
