Anwendungen
Anwendungen (Fortsetzung)
Virtuelle Digital-Oszilloskope

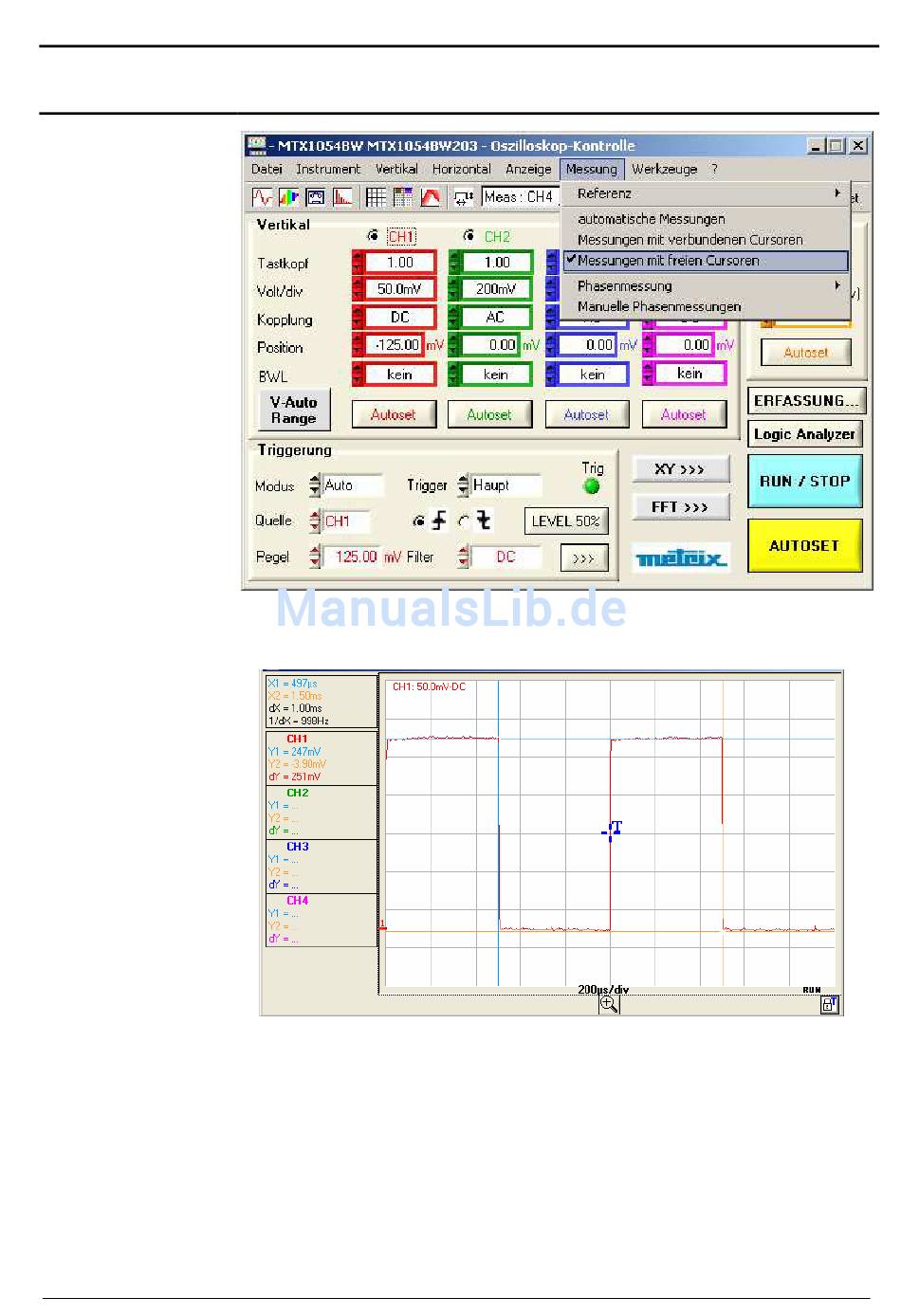

Das Signal des Kalibrator-Ausgangs wird im Fenster "Oszilloskop-Kurve"
angezeigt:
Die Amplitude über die Cursors (X1, Y1) und (X2, Y2) abgelesene Amplitude
des Signals beträgt dY = 251
Dämpfung von 10 besitzt, beträgt die Amplitude des Kalibrator-Ausgangs
251 mV x 10 = 2,51 V; die Frequenz beträgt 1 / dX = 998 Hz.
mV. Da der verwendete Tastkopf eine
VIII - 123
