Gerät Recorder - Anzeige
Gerät "Recorder" (Fortsetzung)

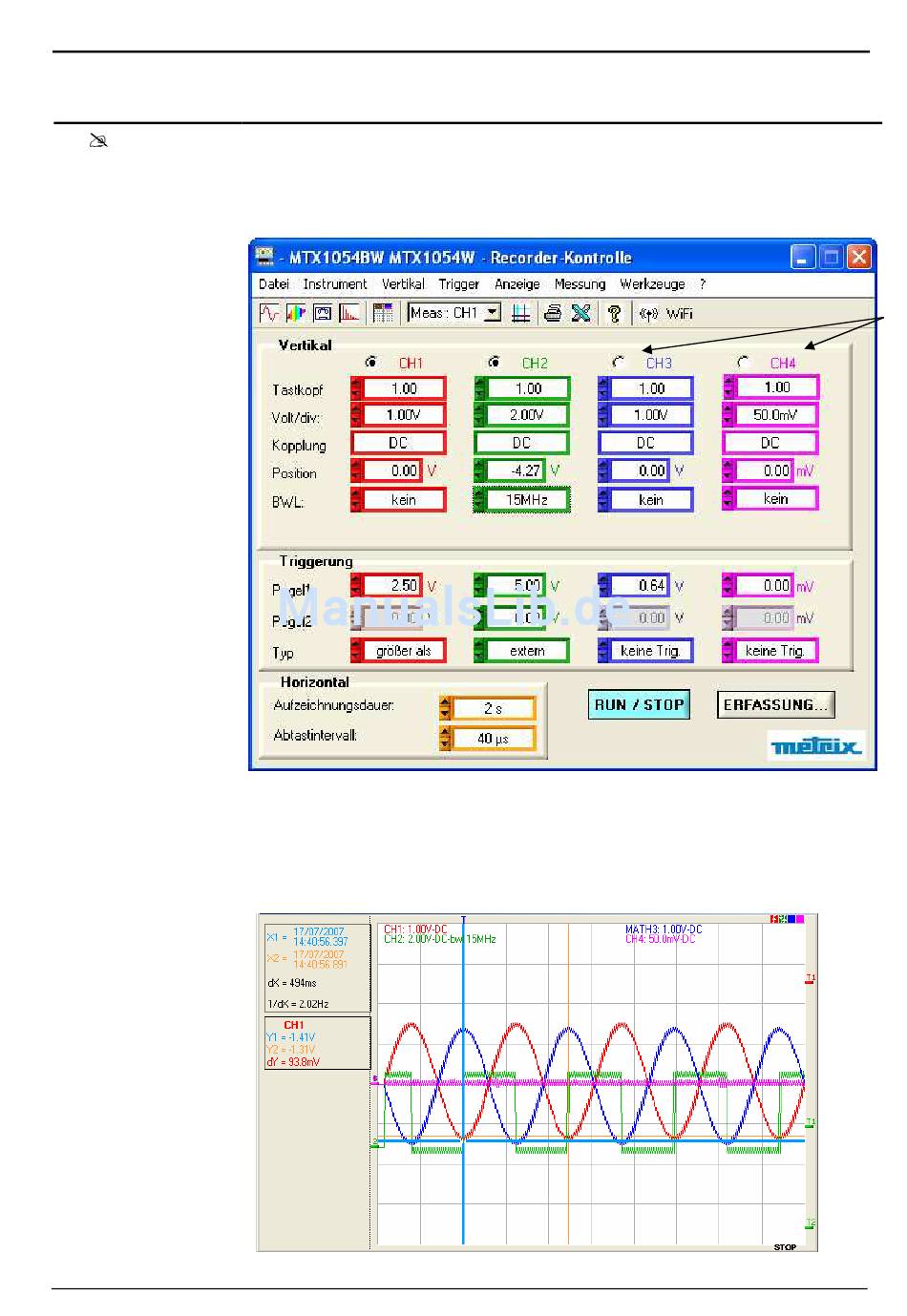

Beispiel: 2. Fall
(∗) MATHx beim
MTX 1052
Virtuelle Digital-Oszilloskope
- Der Kanal 1 wird mit einer Triggerung "größer als" und einem Pegel1 von
2,50 V geregelt.
- Der Kanal 2 wird mit einer Triggerung vom Typ "außerhalb" des Fensters
geregelt.
In diesem Fall erfolgt die Triggerung auf Kanal CH2, da die Bedingung für
Kanal CH1 nicht erfüllt ist.
Die Triggerung erfolgt auf der ansteigenden Flanke von CH2, wenn das
Signal auf Kanal CH2 1,00 V übersteigt und das durch Pegel1 = 1,00 V und
Pegel2 = -4,00V gebildete Fenster verlässt.
(∗)
VI - 95
