Gerät Oszilloskop - Anzeige
Gerät "Oszilloskop" (Fortsetzung)

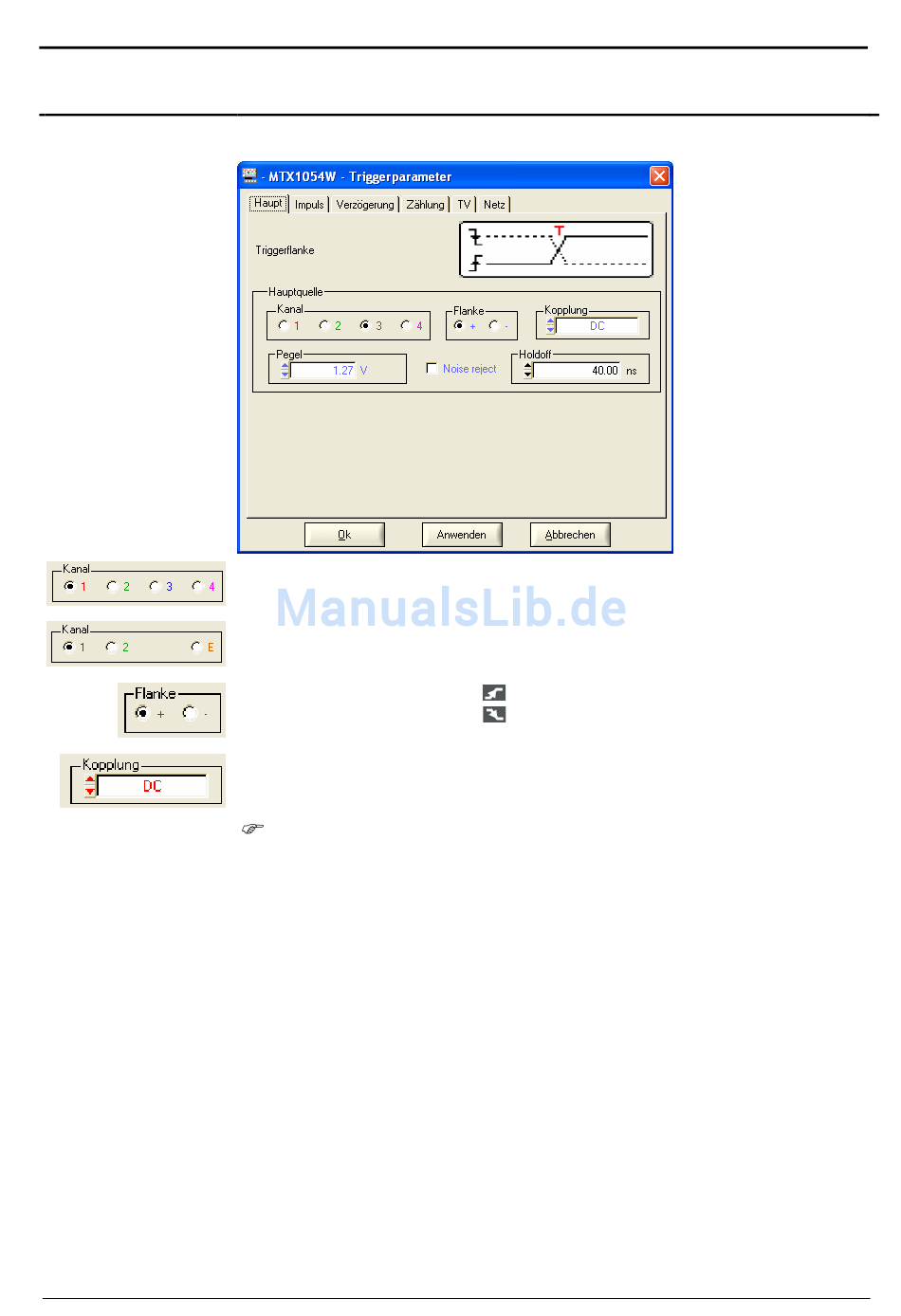

Haupttriggerung
AC Symbol T
DC Symbol T
LF Reject Symbol T
HF Reject Symbol T
Virtuelle Digital-Oszilloskope
MTX 1054 : Auswahl der Hauptquelle: Kanal 1, 2, 3 oder 4
MTX 1052 : Auswahl der Hauptquelle: Kanal 1, 2 oder Ext
+ Triggerflanke ansteigend
- Triggerflanke abfallend
AC - DC - LF Reject - HF Reject
Das Triggersymbol nimmt die Farbe des aktiven Triggersignals an. Die
aktive Kopplung des Triggerkanals wird neben dem Triggersymbol im
Fenster "Oszilloskop-Kurve" angezeigt.
AC
Wechselstromkopplung (10 Hz bis 200 MHz):
Gleichstromkopplung (0 Hz bis 200 MHz):
LF
Unterdrückung von Frequenzen des Quellensignals < 10 kHz:
HF
Unterdrückung von Frequenzen des Quellensignals >10 kHz:
sperrt die Gleichkomponente des Signals
lässt das gesamte Signal passieren
Vereinfachung der Beobachtung von Signalen mit
einer unerwünschten Gleich- oder
Niederfrequenzkomponente
Vereinfachung der Beobachtung von langsamen
Signalen mit hochfrequentem Rauschanteil
IV - 21
