Gerät Oszilloskop - Anzeige
Gerät "Oszilloskop" (Fortsetzung)
Grafische
Darstellung
Virtuelle Digital-Oszilloskope
Die Darstellung der FFT weist im Verhältnis zum Ursprung der Frequenzen
eine Symmetrie auf; nur die positiven Frequenzen werden angezeigt.
Das vor einer der Optionen stehende Symbol " • " gibt die gewählte Skala an.
•
•

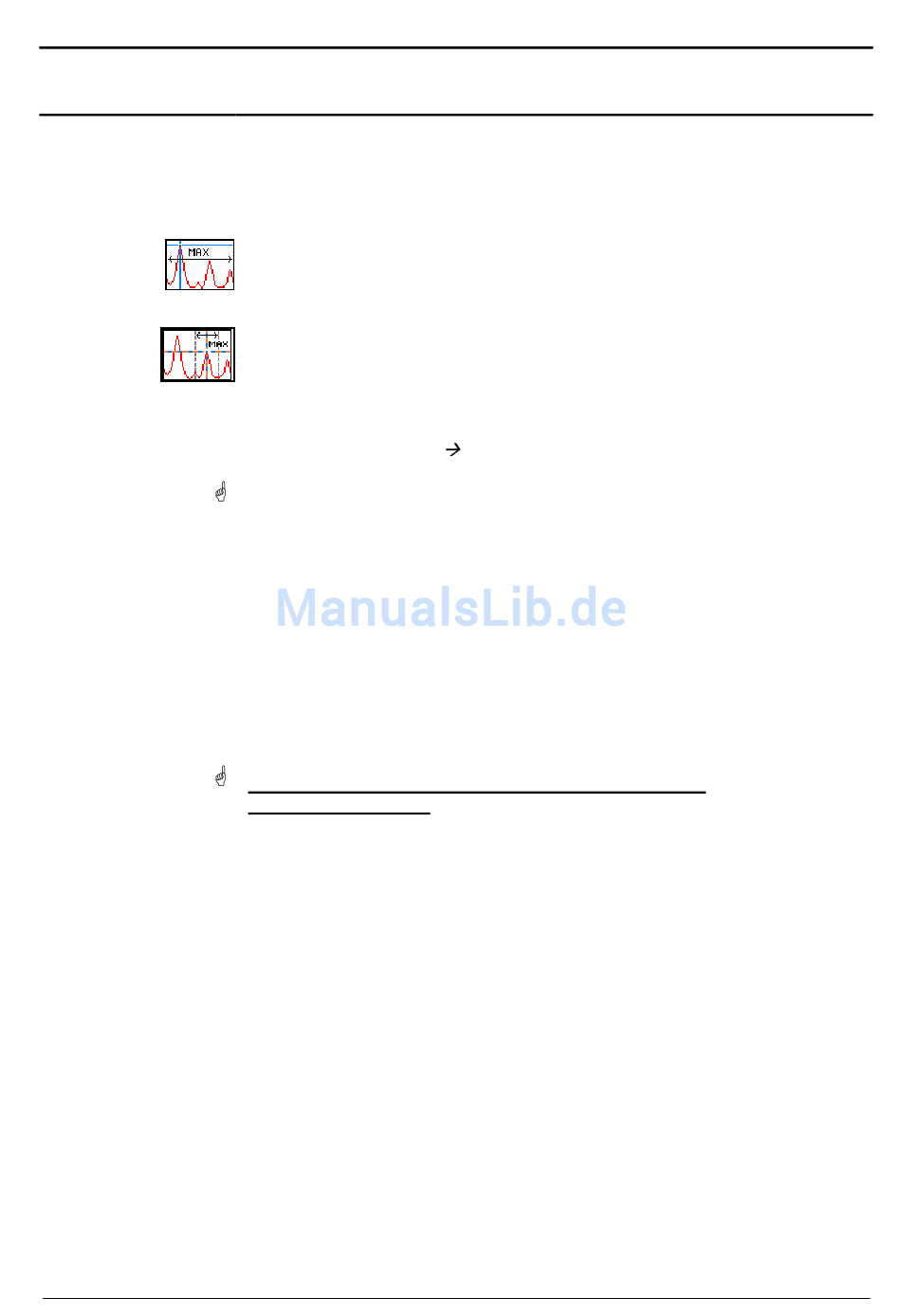

Die automatische Lokalisierung des MAX (des Fensters) erhält man
durch Klicken auf die links gezeigte Taste. Der Cursor 1 wird beim
Drücken auf das MAX in der Bildschirmdarstellung gesetzt.
•
Die genaue Lokalisierung des MAX um den aktiven Cursor herum
(± 25 div) erhält man durch Klicken auf die links gezeigte 2. Taste. Der
Suchbereich des MAX wird während des Drückens der Taste durch ein
schwarzes Rechteck um den Cursor herum gekennzeichnet.
•
Manuelle Messungen der Darstellung im Frequenzbereich können
mithilfe der "freien manuellen Cursors" durchgeführt werden
(§. Menü "Messung"
Um die Spektralanalyse des Signals nicht zu verformen und um eine
bessere Genauigkeit der FFT-Berechnung zu erhalten, wird
empfohlen, mit einer Signalamplitude zu arbeiten, bei der der Wert
Spitze-Spitze 3 div bis 7 div beträgt.
Eine zu geringe Amplitude führt zu einer Verringerung der Genauigkeit und
eine zu große Amplitude, die 8 Teilungen übersteigt, führt zu einer
Verzerrung des Signals, was zum Auftreten unerwünschter
Oberschwingungen führen kann.
Die gleichzeitige Darstellung des Signals im Zeitbereich und im
Frequenzbereich erleichtert die Überwachung der Entwicklung der
Signalamplitude.
Effekte einer nicht ausreichenden Abtastung auf die
Frequenzdarstellung:
Wenn die Abtastfrequenz schlecht angepasst ist (unter 200 % der
maximalen Frequenz des zu messenden Signals), werden die
Hochfrequenzkomponenten nicht ausreichend abgetastet und in der
grafischen Darstellung der FFT durch Symmetrie angezeigt (Umklappung).
•
Die Funktion "Autoset" ermöglicht die Vermeidung des oben erwähnten
Phänomens und die Anpassung der horizontalen Skala, sodass die
Darstellung besser lesbar bleibt.
•
Die Funktion "Zoom" ist bei FFT aktiviert.
"Freie manuelle Cursors").
IV - 39
