Gerät "Oszilloskop" (Fortsetzung)
Logarithmische
Skala
Lineare Skala
IV - 38

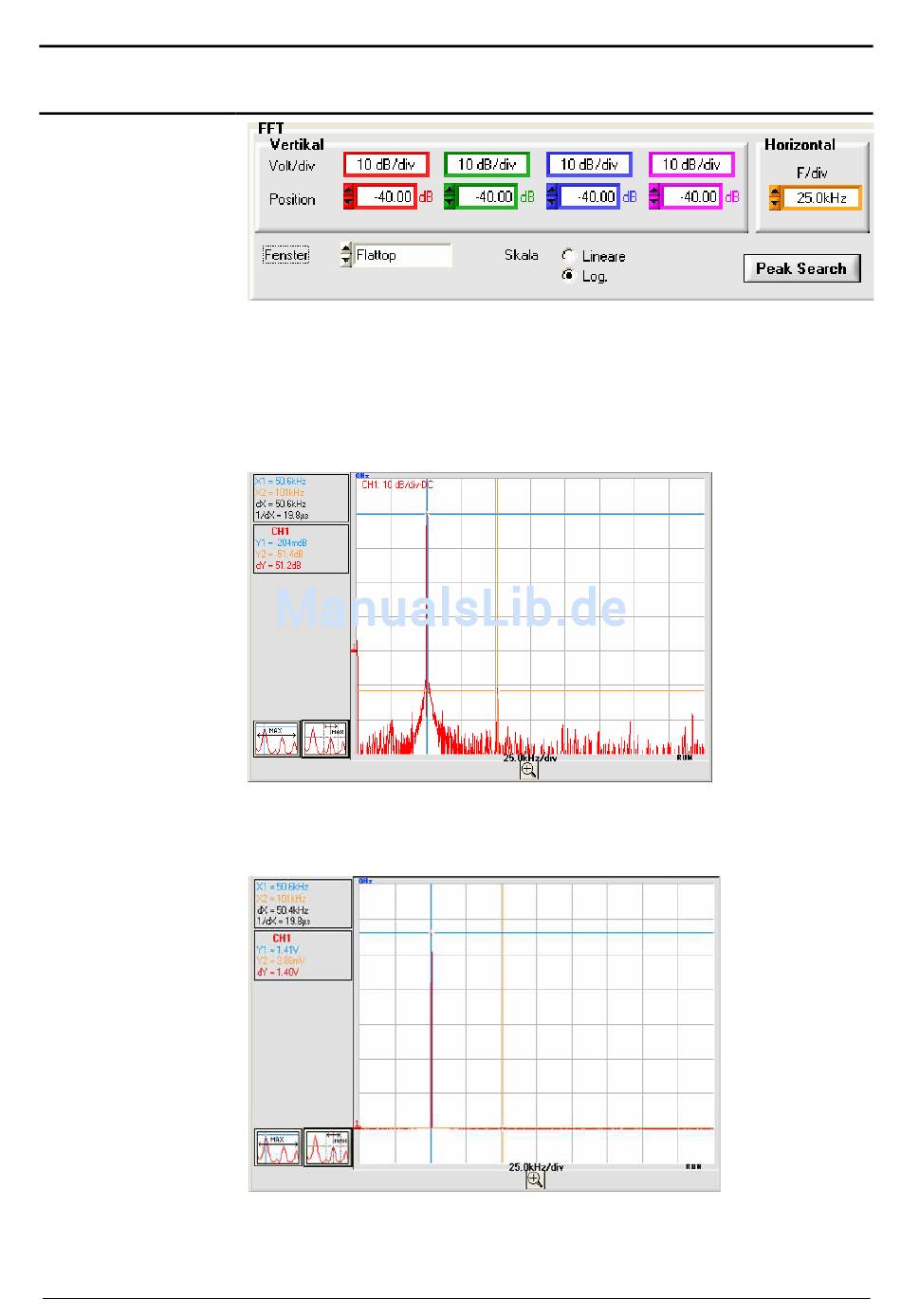

Logarithmische Skala dB/div Fenster "Flat Top": der Pegel 0 dB
entspricht einem sinusförmigen Signal mit der Amplitude 1 Veff.
An den Eingang CH1 des Oszilloskops wurde ein
mit der Amplitude
die FFT gezeigt, die mit der logarithmischen und der linearen Skala und
einem Fenster "Flat Top" ermittelt wurde:
Amplitude der Grundschwingung -0.204 dB, Frequenz 50.6 kHz:
der Indikator der vertikalen Position der FFT-Darstellung liegt bei -50 dB.
Amplitude der Grundschwingung 1.40 V, Frequenz 50.6 kHz
Gerät Oszilloskop - Anzeige der Fenster
1 Veff und der Frequenz 50 kHz angelegt. Unten wird
sinusförmiges Signal
