Gerät « Oszilloskop » (Fortsetzung)
Im oben
gezeigten Beispiel,
MTX 1054B
IV - 44

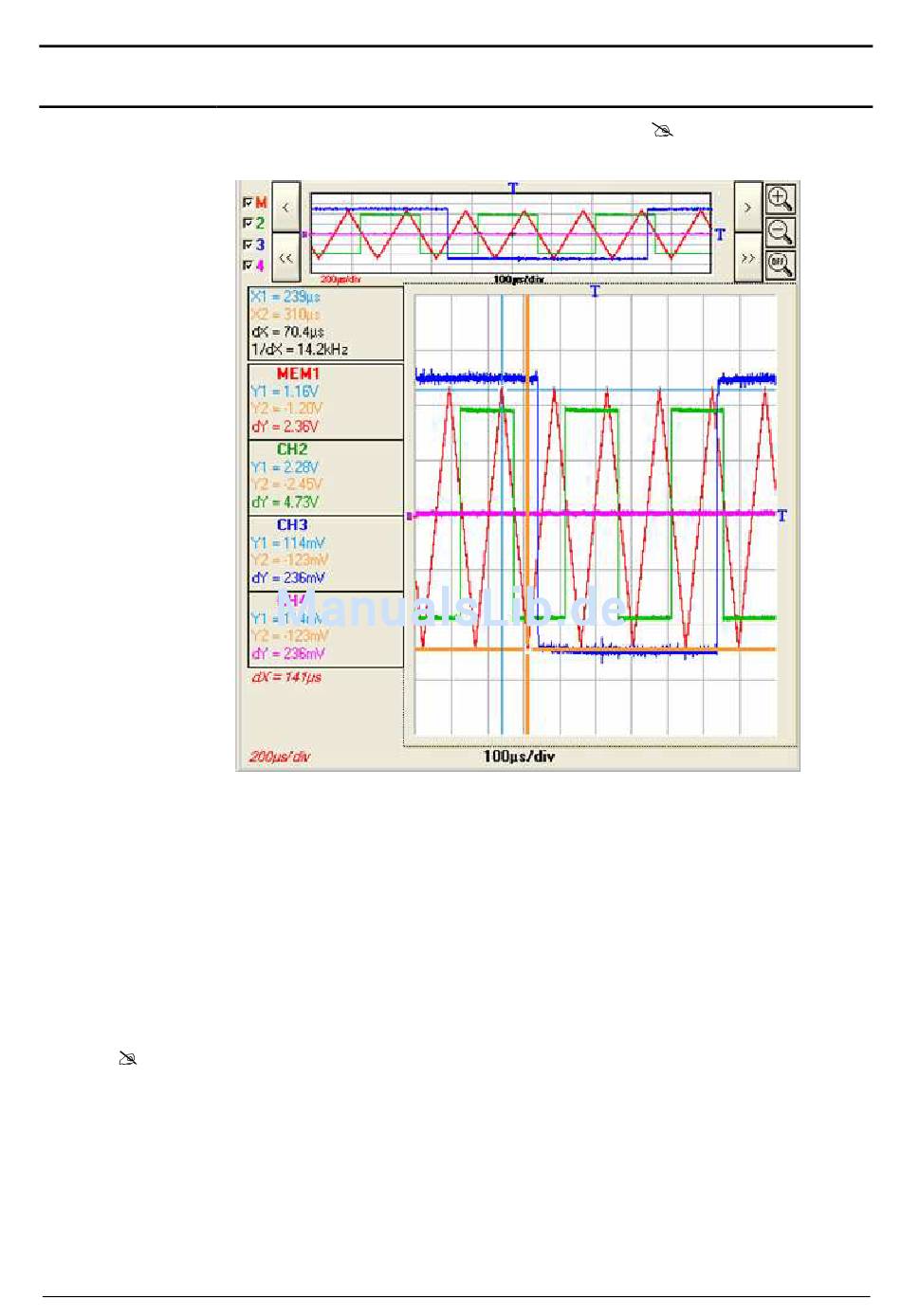

Wenn der Benutzer eine ERFASSUNG der Kurven (
CH4) durchführt, wird folgendes Fenster angezeigt:
In diesem Fenster sind angegeben:
• die aktuelle Zeitbasis in s/div (schwarz), die den nicht gespeicherten
Kanälen entspricht
• die Zeitbasis der gespeicherten Kurve (Farbe der Kurve MEMx)
• Wenn die Werte des ZOOM-Koeffizienten geändert werden, verändern
sich auch die Werte der Koeffizienten der Zeitbasis der Kanäle CHx.
• Wenn manuelle Cursors vorhanden sind, werden für alle ZOOM-
Koeffizienten die Werte der dX und dY angezeigt, die den Kanälen CHx
und MEMx entsprechen.
Die Kanäle CH2, CH3, CH4 werden mit einem Koeffizienten der Zeitbasis von
100 µs/div erfasst.
Der gespeicherte Kanal
von
200 µs/div erfasst.
Wenn auf diese 4 Kurven ein ZOOM-Koeffizient von 2 angewendet wird, sind
die gezoomten Zeitbasen für die Kurven CH2, CH3, CH4 50 µs/div. und für die
Kurve
MEM1 100
µs/div.
Modus Oszilloskop - Menü « Datei »
MEM1
wurde mit einem Koeffizienten der Zeitbasis
: MEM1, CH2, CH3 und
