Funktion
DAMPSINE.FCT
3. Manuelle Eingabe
8 mathematische
Basisfunktionen
können mit den
Kurven verknüpft
werden:
IV - 52

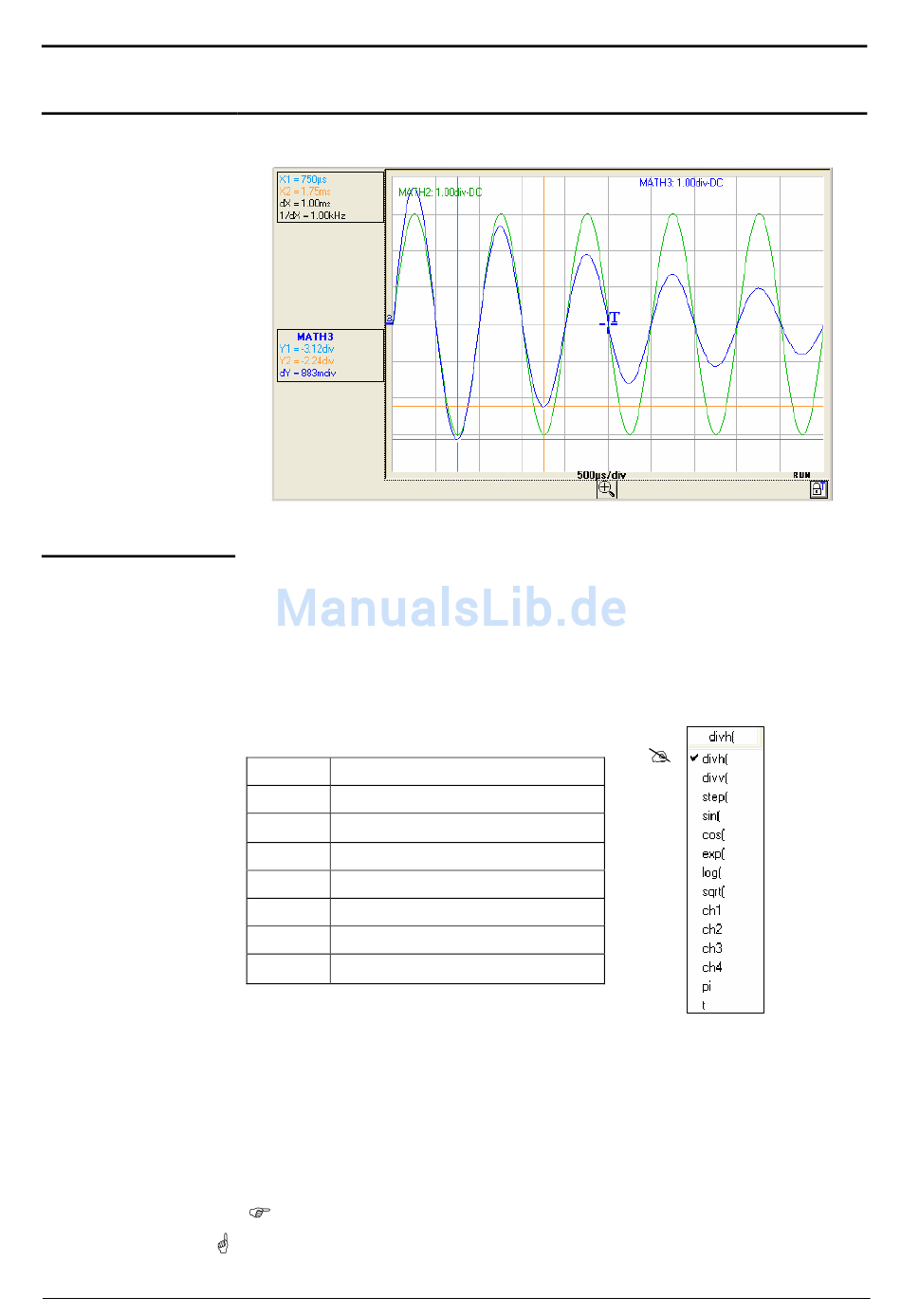

Dies ist die Definition einer gedämpften Sinusschwingung.
math3 = sin (π*t/divh(1))*exp(-t/divh(6))*divv(4)
Hierbei handelt es sich um den erweiterten Modus, bei dem der Benutzer
die gewünschte mathematische Funktion über die Tastatur eingibt.
Zur Orientierung steht in dem Dialogfeld mit Mehrfachauswahl eine Liste
der vom mathematischen Interpreter erkannten Schlüsselwörter zur
Verfügung.
Diese Schlüsselwörter sind vom mathematischen Interpreter des Geräts
erkannte Basisfunktionen.
divh(
("horizontale Teilung")
divv(
("vertikale Teilung")
("Stufe") mithilfe von "t" (∗) ∗) ∗) ∗)
step(
sin(
("Sinus")
cos(
("Cosinus")
exp(
("exponential")
log(
("logarithmisch")
sqrt(
("Quadratwurzel")
(∗) t = Abszisse der Abtastung (Punkt) im Erfassungsspeicher mit einer
Tiefe von 50.000 Abtastungen (Punkte).
divh(1) entspricht 5.000 Abtastungen (Punkte) = 1 horizontale Teilung
Das Ergebnis der Berechnung einer Funktion ist immer in LSB angegeben.
Für eine Abweichung von einer vertikalen Teilung sind 32.000 LSB
erforderlich (die Amplitudenberechnungen erfolgen unter Verwendung eines
virtuellen ADC mit 19 Bit und einer Dynamik von 8 div).
divv(1) = 1 vertikale Teilung = 32.000 LSB.
Bei einigen mathematischen Formeln kann die Berechnungszeit lang
sein und das Programm verlangsamen.
