Gerät "Oszilloskop" (Fortsetzung)
Beispiel
IV - 24
Signal an CH1: Folgen von 4 negativen Impulsen mit einer Amplitude von
2,25 Vcc, ohne Gleichkomponente, mit einer Frequenz von 10 kHz, im
Abstand von 500 µs.
Einstellung des Oszilloskops:
- Vertikale Empfindlichkeit:
- Zeitbasis:
- Triggermodus:
- Triggerquelle:
- Triggerpegel:
- Triggerung auf Impuls:
- Triggerungsbedingung:
Das Oszilloskop löst die Triggerung aus, wenn die Breite des negativen
Impulses kleiner als die angegebenen Breite des Impulses ist (50,05 µs +
Toleranz).
Die Messung der Breite des negativen Impulses wird auf der abfallenden
Flanke ausgelöst und die Triggerung ist auf der ansteigenden Flanke
wirksam, wenn die Breite des Impulses das gewählte Vergleichskriterium
erfüllt.

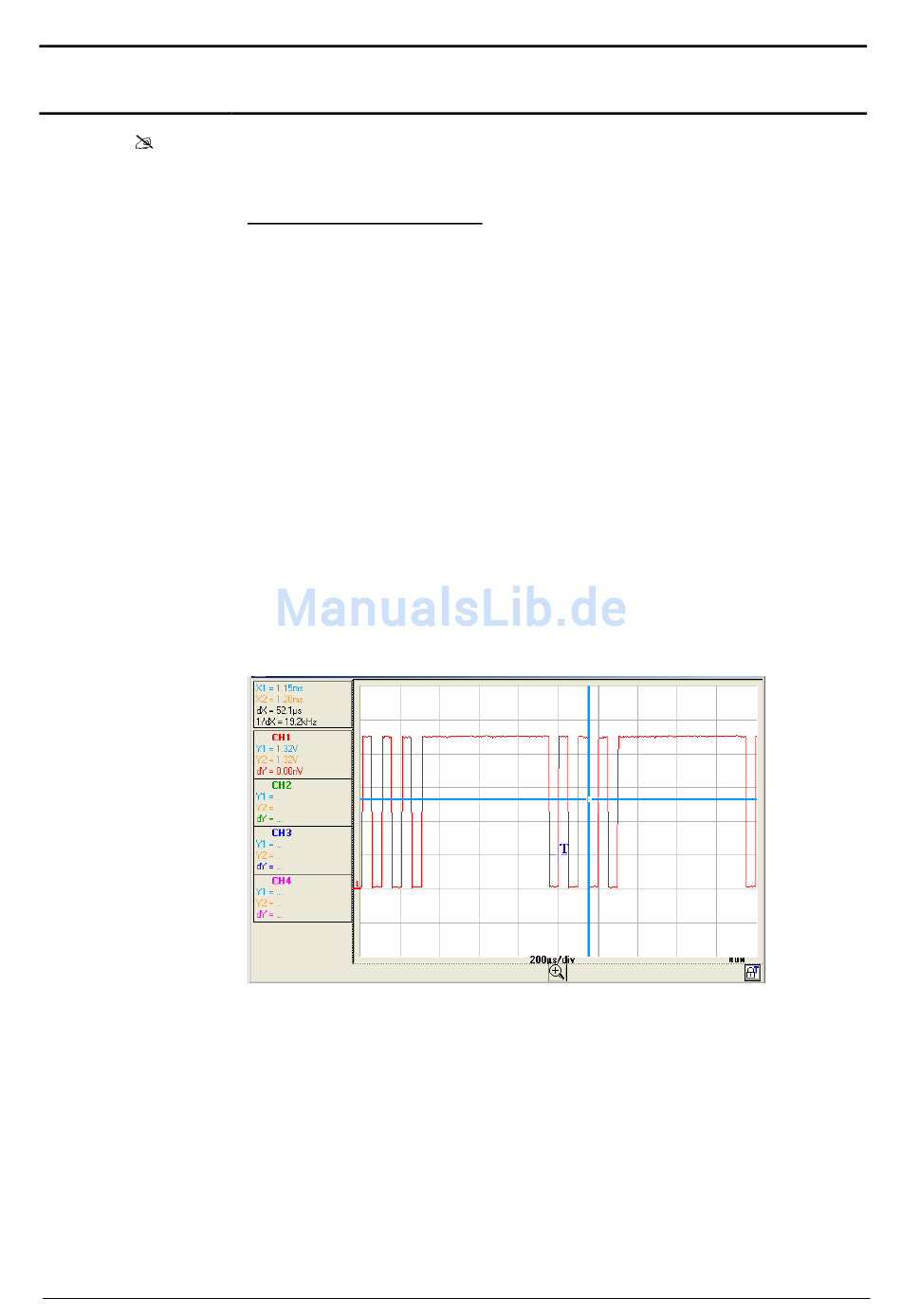

Gerät Oszilloskop - Anzeige der Fenster
0,5 V/div.
200 µs/div.
"Impuls"
CH1
0,5
negativ
"Impulsbreite < 50,05 µs"
Virtuelle Digital-Oszilloskope
