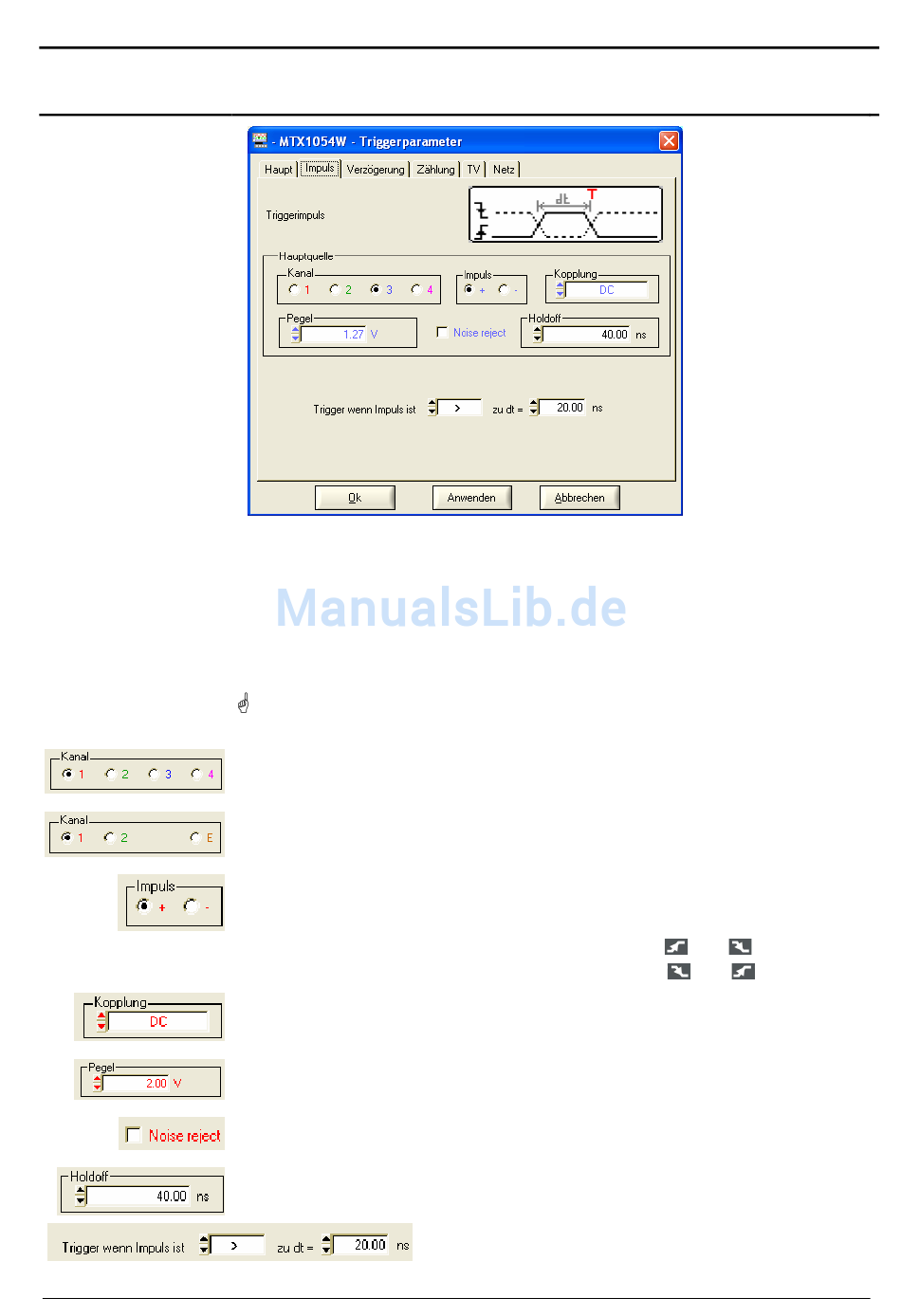

Gerät Oszilloskop - Anzeige
Gerät "Oszilloskop" (Fortsetzung)
Triggerung auf
"IMPULS"
Virtuelle Digital-Oszilloskope
Auswahl der Triggerung über die Breite von Impulsen.
Auf jeden Fall erfolgt die Triggerung auf der Flanke am Ende des
Impulses.
<triggert bei einem Impuls, wenn seine Breite unter dem Sollwert liegt
= triggert bei einem Impuls, wenn seine Breite gleich dem Sollwert ist
>triggert bei einem Impuls, wenn seine Breite über dem Sollwert liegt
Die Impulsbreite ist durch den Schnittpunkt des Signals mit dem
vertikalen Triggerpegel definiert.
MTX 1054 : Auswahl der Hauptquelle: Kanal 1, 2, 3 oder 4
MTX 1052 : Auswahl der Hauptquelle: Kanal 1, 2 oder Ext
Impulstyp: + positiv oder - negativ
Die Auswahl der Flanke + (ansteigend) oder - (abfallend) definiert die
Polarität des Impulses:
Flanke + definiert einen positiven Impuls zwischen
Flanke - definiert einen negativen Impuls zwischen
Filter des Triggerkanals: AC - DC - LF Reject - HF Reject
Einstellbereich: ± 8 div.
Die Empfindlichkeit der Triggerung reicht von ≈ 0,6 div. bis ≈ 1,5 div.
Einstellbereich: von 40,00 ns bis 10,5 s
Wenn Impuls > = < angegebener Wert
und
und
IV - 23
