Gerät "Oszilloskop" (Fortsetzung)
g. Bereich "FFT"
(falls Funktion
aktiviert)
Einstellungen
1.
2.
IV - 34
1. Vertikale Empfindlichkeit der grafischen Darstellung (10 dB/div bei log.
Darstellung, abhängig von der Empfindlichkeit des Kanals bei linearer
Skala)
2. Position des Ursprungs der Kurven im Vergleich zum Ursprung der
grafischen Darstellung
Wird bei aktivem FFT-Fenster ein Autoset durchgeführt, erfolgt die
automatische Einstellung der Skala im Frequenzbereich so, dass die
Grundschwingung ungefähr auf der ersten horizontalen Teilung liegt.
Gerät Oszilloskop - Anzeige der Fenster

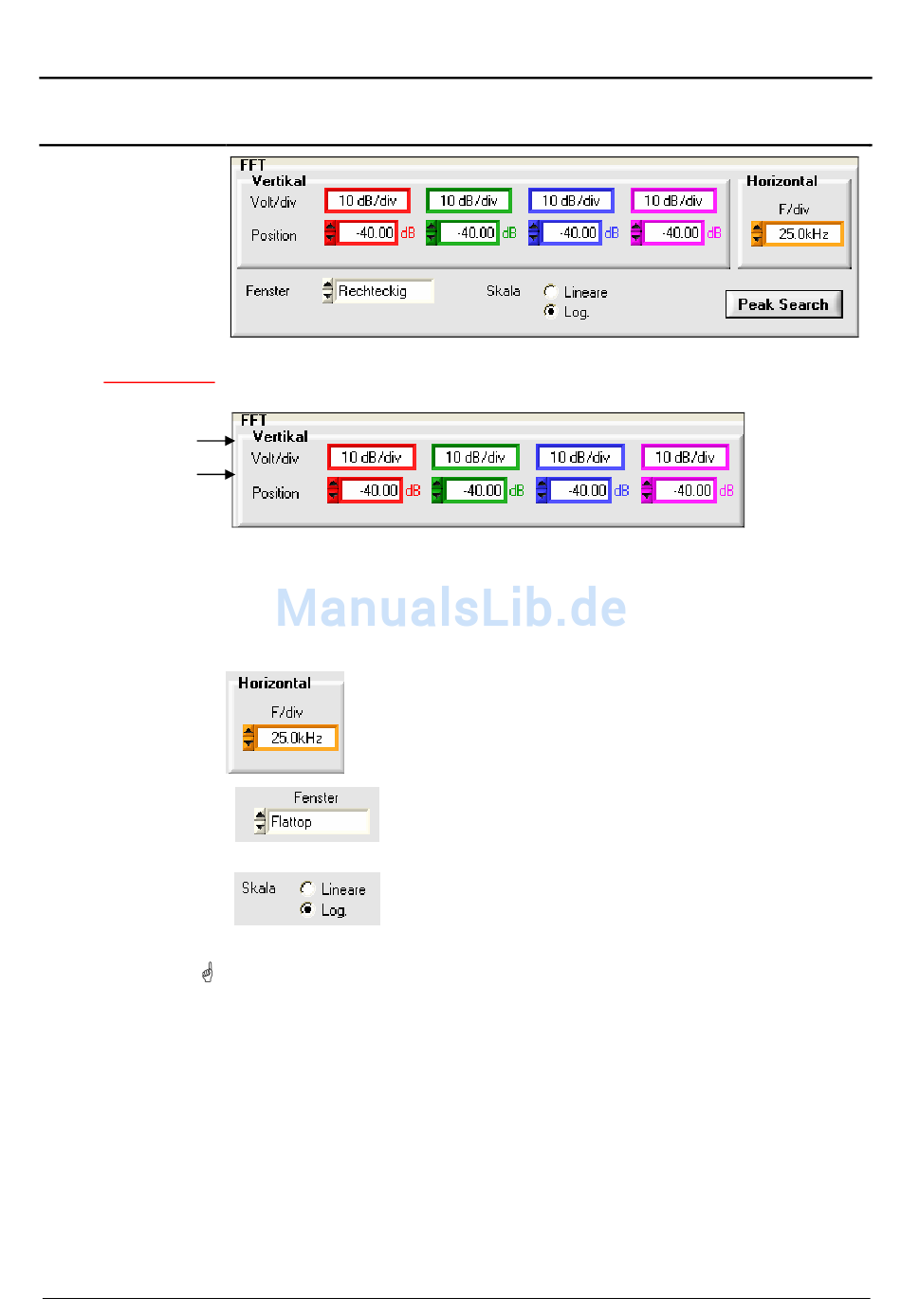

Horizontale Empfindlichkeit der Kurven: direkt
verknüpft mit der Zeitbasis der Darstellung im
Zeitbereich
Auswahl des Berechnungsfensters für die FFT; zur
Begrenzung der Auswirkungen der Diskontinuität des
Signals im Zeitbereich
Auswahl der vertikalen Skala für die Darstellung der
Kurve
