Gerät "Oberschwingungsanalysator"
Vorstellung
Auswahl
Anzeige

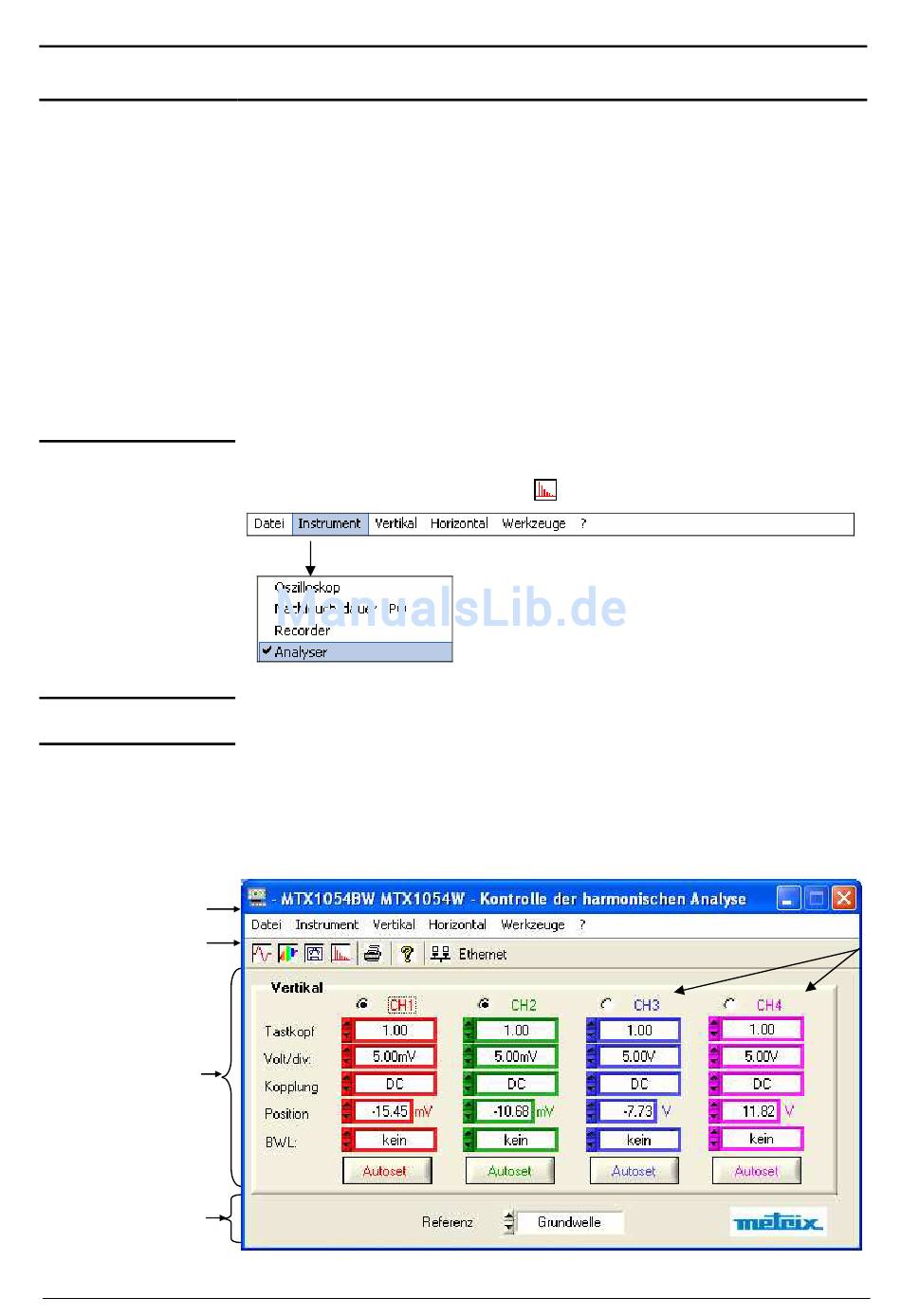

Fenster „Kontrolle
der harmonischen
Analyse"
a.
b.
c.
d.
(∗) MATHx beim
MTX 1052
VII - 114
Die Oberschwingungsanalyse zeigt die Grundschwingung und die 31
"Oberschwingungen" der Signale an den Eingängen an.
In diesem Modus ist die Triggerung automatisch und die Zeitbasis selbst
anpassend und kann somit nicht manuell eingestellt werden.
Diese Analyse beschränkt sich auf Signale, deren Grundfrequenz
zwischen 40 Hz und 1 kHz liegt.
Die Einstellungen der Kanalparameter bleiben aktiv:
Empfindlichkeit/Kopplung, vertikale Skala, Bandbreitenbegrenzung.
Nur die Signale (und nicht die auf Basis der mathematischen Funktionen
berechneten Kurven) können Gegenstand einer Oberschwingungsanalyse
sein.
Die Oberschwingungsanalysen der an den vier Kanälen anliegenden
Signale können gleichzeitig angezeigt werden.
•
Klicken Sie in der Menüleiste auf "Instrument" und dann auf "Analyser",
•
oder klicken Sie auf das Symbol
Alle Funktionen des Analysators können aufgerufen und parametriert werden über:
a. die Menüleiste
b. die Werkzeugleiste
c. die Einstellbereiche
d. die Steuerungsschaltflächen
Gerät "Analysator" - Anzeige
in der Werkzeugleiste.
