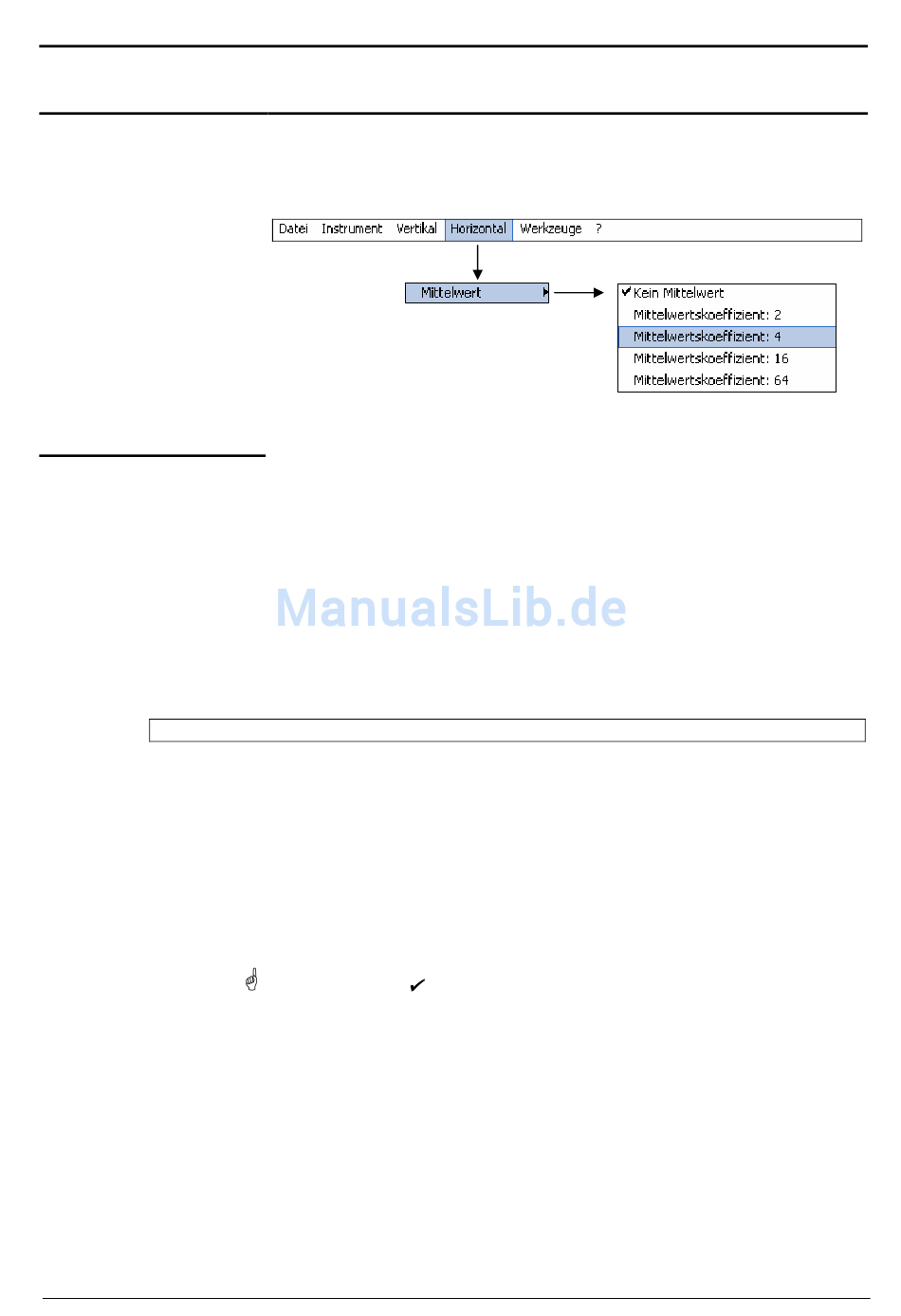

Gerät « Analysator » - Menü « Horizontal »
Gerät "Analysator" (Fortsetzung)
Menü "Horizontal"
Mittelwert
Kein Mittelwert
Mittelwertskoeff. 2
Mittelwertskoeff. 4
Mittelwertskoeff. 16
Mittelwertskoeff. 64
Pixel
N
Virtuelle Digital-Oszilloskope
Im Modus "Analysator" verkleinert sich das Menü "Horizontal" auf die
Auswahl des Mittelwert-Koeffizienten.
Die Mittelwertbildung dämpft zufälliges Rauschen auf einem Signal.
Die folgenden Koeffizienten können gewählt werden:
Der gewählte Mittelwert-Koeffizient wird in der unten angegebenen
Formel verwendet:
= Abtastung * 1/Mittelwert-Koeffizient + Pixel
mit:
•
Abtastung:
•
Pixel N:
•
Pixel N-1:
Das Symbol " " zeigt den gewählten Mittelwert-Koeffizienten an.
Keine Mittelwertbildung
Mittelwert-Koeffizient 2
Mittelwert-Koeffizient 4
Mittelwert-Koeffizient 16
Mittelwert-Koeffizient 64:
N-1
Wert der neuen Abtastung, die mit der Abszisse t
erfasst wurde
Ordinate des Pixel der Abszisse t auf dem
Bildschirm zum Zeitpunkt N
Ordinate des Pixel der Abszisse t auf dem
Bildschirm zum Zeitpunkt N-1
(1-1/Mittelwert-Koeffizient)
VII - 119
