Gerät Oszilloskop - Anzeige
Gerät "Oszilloskop" (Fortsetzung)

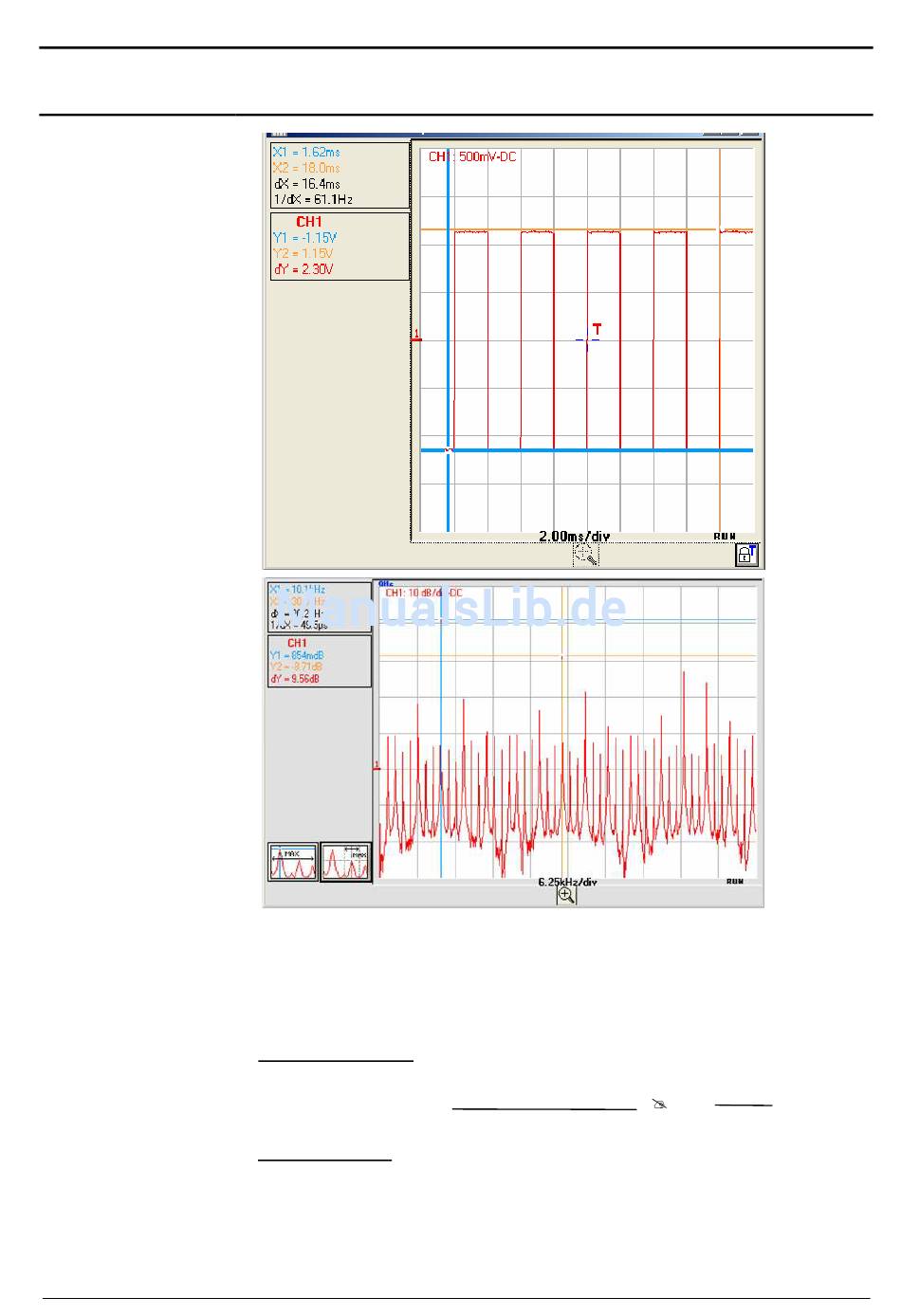

Signal an CH1:
Rechtecksignal
Amplitude 2.5 Vpp
Frequenz 10.0 kHz
FFT mit rechteckigem
Fenster und
logarithmischer
vertikaler Skala
(10 dB/div.)
Einheiten der FFT
Virtuelle Digital-Oszilloskope
Die Frequenz der Grundschwingung beträgt 10,1 kHz und die der 3.
Oberschwingung 30,3 kHz. Die Pegeldifferenz zwischen der
Grundschwingung und der ersten Oberschwingung beträgt 9.56 dB (dies
entspricht einer Amplitude der 3. Oberschwingung gleich 33 % der
Amplitude der Grundschwingung).
Horizontale Einheit: Sie wird auf der Grundlage des Ablenkkoeffizienten
berechnet.
Einheit (in Hz/div) =
Vertikale Einheit: Zwei Möglichkeiten sind gegeben:
a) lineare Skala: Auswahl der linearen Skala im Bereich FFT
in V/div. = Einheit des Signals in der Darstellung im Zeitbereich V/div.
b) logarithmische Skala: Auswahl der logarithmischen Skala
12,5
Ablenkkoeffizient
12,5
Bsp.:
= 6,25 kHz
2 ms
IV - 37
