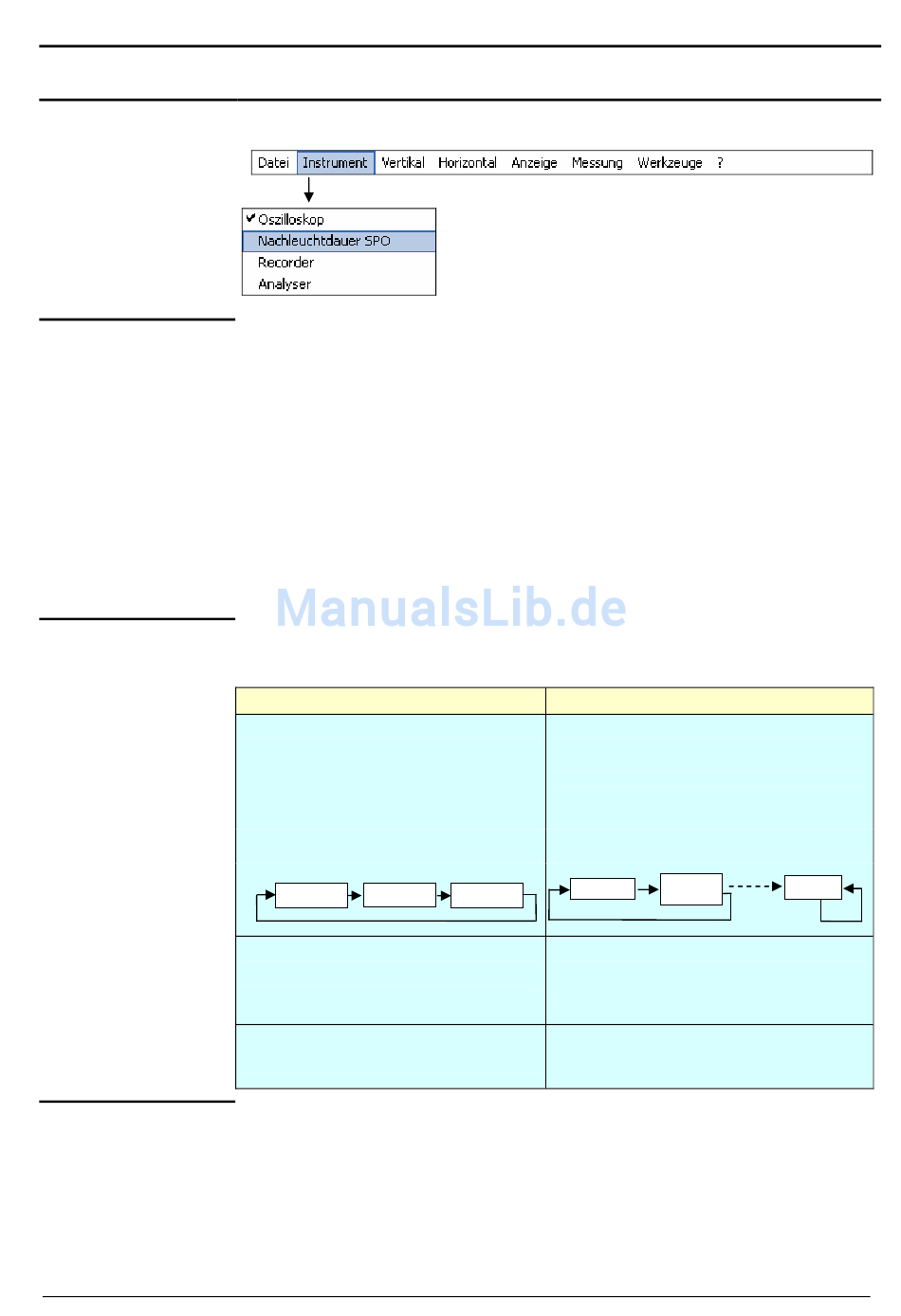

Der Modus "Smart Persistence Oscilloscope" (SPO) wird über das Menü "Gerät"
aktiviert.
Die Persistenz "SPO":
• macht instabile, vorübergehende Ereignisse und Glitches sichtbar
• macht die Veränderungen des Signals über die Zeit, Jitter, Modulationen wie
bei einem analogen Oszilloskop sichtbar
• hält die Erfassungen über eine parametrierte Dauer zur Beobachtung einer
Zusammenfassung von Kurven fest.
Die Leuchtintensität oder die dem Bildschirmpunkt zugeordnete Farbe nimmt ab,
wenn dieser bei einer neuen Erfassung nicht erneuert wird.
Die Erfassung erfolgt in 3 Dimensionen:
- Zeit
- Amplitude
- Vorkommen, einer neuen Dimension.
Die "SPO"-Verarbeitung optimiert die Erkennung von vorübergehenden Ereignissen
ohne "SPO"
Die Aufgaben Erfassung und Verarbeitung
laufen nacheinander ab.
1 Erfassung = 1 Anzeige
Traitement
Acquisition
Bildschirmdarstellung von 500 Punkten
aus 50.000 erfassten Punkten.
Anzeige eines Segments zur
Verbindung der einzelnen Punkte.
Die "SPO" erweitert die Verteilung der Abtastungen um eine statistische Dimension.
Durch die Farbe oder die Leuchtintensität werden Irregularitäten des Signals
hervorgehoben. Außerdem lassen sich dadurch seltene Punkte von häufigen
Punkten differenzieren.
Dieser Parameter kann verändert werden, indem die Dauer der Persistenz
eingestellt wird.
Die Aufgaben Erfassung und Verarbeitung
laufen parallel ab.
Die Anzahl der Erfassungen pro Sekunde kann
mit 100 multipliziert werden. Die Auszeit
zwischen zwei Erfassungen wird somit
beträchtlich reduziert.
N Erfassungen = eine Anzeige
Acquisition
Affichage
Bildschirmdarstellung von 50.000
erfassten Punkten unter Verwendung
eines angepassten
Kompressionssystems.
Anzeige einer Anhäufung von nicht
untereinander verbundenen Punkten.
Keine Interpolation.
mit "SPO"
Traitement
Affichage
rapide
Parallèle
V - 87
:
