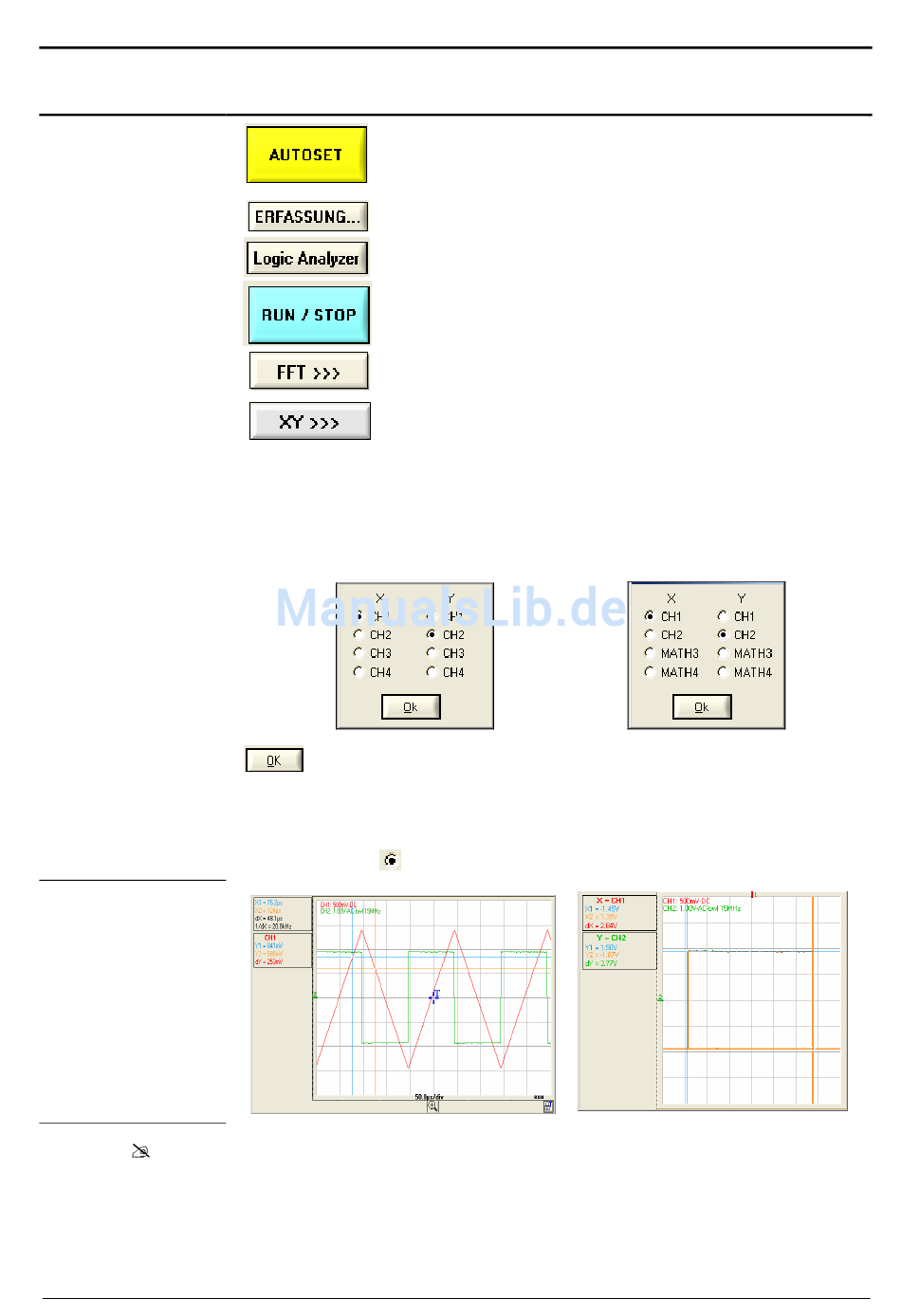

Gerät Oszilloskop - Anzeige
Gerät "Oszilloskop" (Fortsetzung)
f. die Steuerungs-
schaltflächen
Darstellung f(t) und
XY dieser Signale
Beispiel
Virtuelle Digital-Oszilloskope
Das Gerät fügt den aktuellen Darstellungen f(t) und FFT ein Fenster mit der
Darstellung XY hinzu. Die Aktualisierung der Fenster erfolgt gleichzeitig.
Das Menü "Quellen XY" erlaubt die Zuordnung einer der 4 verfügbaren
Kurven zu den Achsen X (horizontal) und Y (vertikal).
MTX1054:
/
Bestätigung der Auswahl über die links gezeigte Schaltfläche.
• Jede Achse verfügt über 8 Einteilungen.
• Die Achsen X und Y tragen die Nummer des ihnen zugeordneten
Kanals.
• Die Symbole "
" zeigen die für jede Achse gewählte Kurve an.
Fenster Kurven "XY: CH1&CH2" Darstellung XY
Im Modus XY stehen 2 manuelle Mess-Cursors (X1 Y1) und (X2 Y2) zur
Verfügung. Die vertikalen Messbereiche der für die XY-Anzeige gewählten
Kurven sind oben links im Fenster angegeben.
Die manuellen Mess-Cursors des Fensters "Kurve XY" sind unabhängig
von denen im Fenster Oszilloskop-Kurve.
Start eines generellen AUTOSET
Erfassung der momentanen Kurven (Übertragung
von 50.000 Punkten für jede aktive Kurve) und
Anzeige in einem eigenen Fenster
Aktivierung der LX 1600-PC Logic Analyzer
Start / Stopp der Erfassungen RUN/STOP
Aktivierung der Anzeige der schnellen Fourier-
Transformierten "FFT" der Signale
Bestätigung des Modus XY.
MTX 1052:
