Gerät Oszilloskop - Anzeige
Gerät "Oszilloskop" (Fortsetzung)

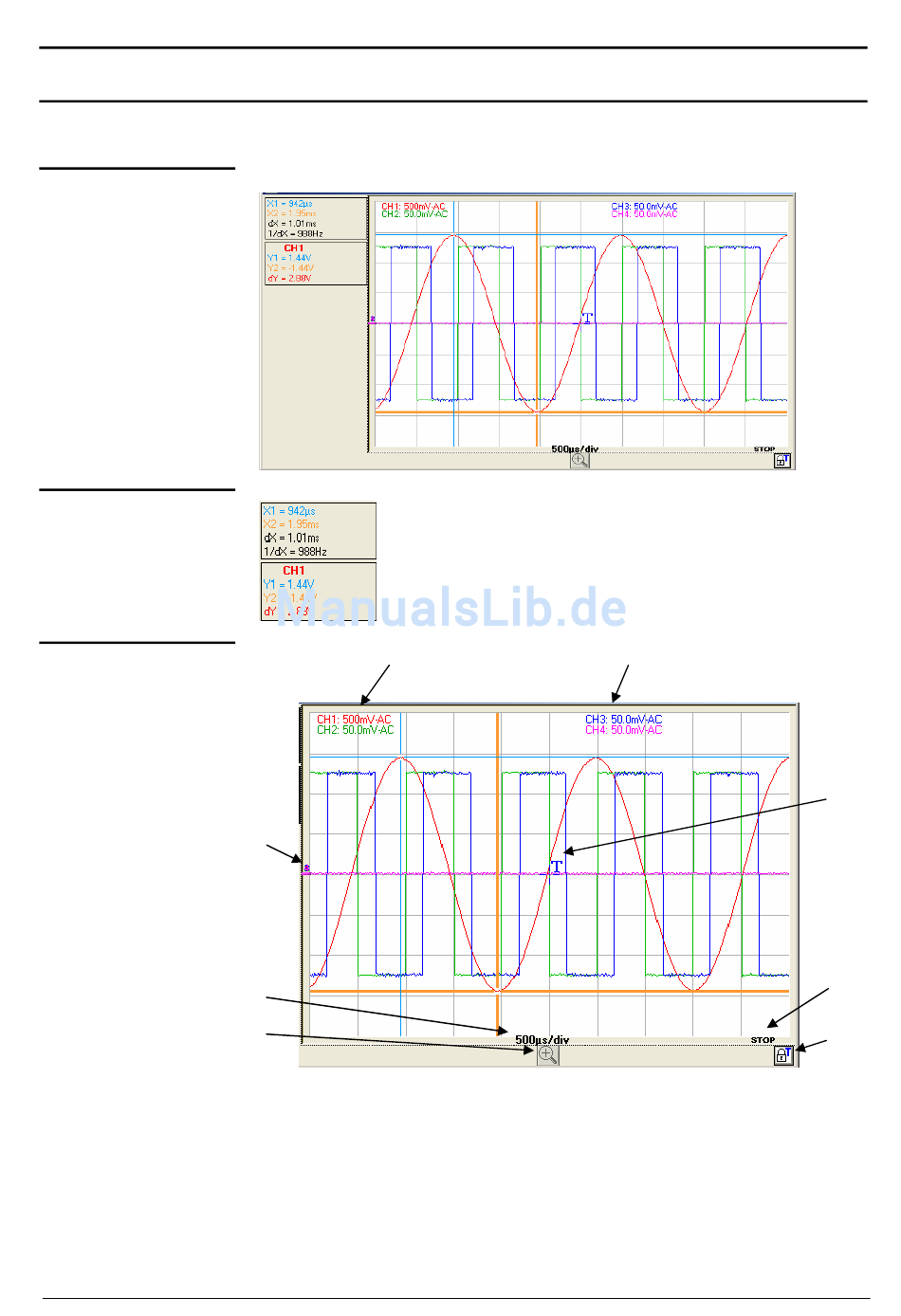

Anzeige Fenster "Oszilloskop-Kurve"
Anzeigebereiche
der Werte der
manuellen
Messungen dt, dv,
1/dt
Anzeigebereich der
Kurven
Virtuelle Digital-Oszilloskope
1.
7.
4.
3.
1.
Anzeige der Empfindlichkeit, der Kopplung, der Bandbreitenbegrenzung der Kanäle
2.
Position des Triggers
3.
Schaltfläche "Lupe": Aktivierung des dynamischen horizontalen Zooms
4.
Anzeige der Zeitbasis der Kurven
5.
Momentaner Zustand der Erfassung
6.
Verriegelung des Triggers
7.
Position (0 V) der Kanäle
T
1. (nur MTX 1054B)
2.
5.
6.
IV - 41
