Gerät Oszilloskop - Menü "Vertikal"
Gerät "Oszilloskop" (Fortsetzung)
Geeignete
Verwendung der
Operanden zur
Optimierung der
Anzeige

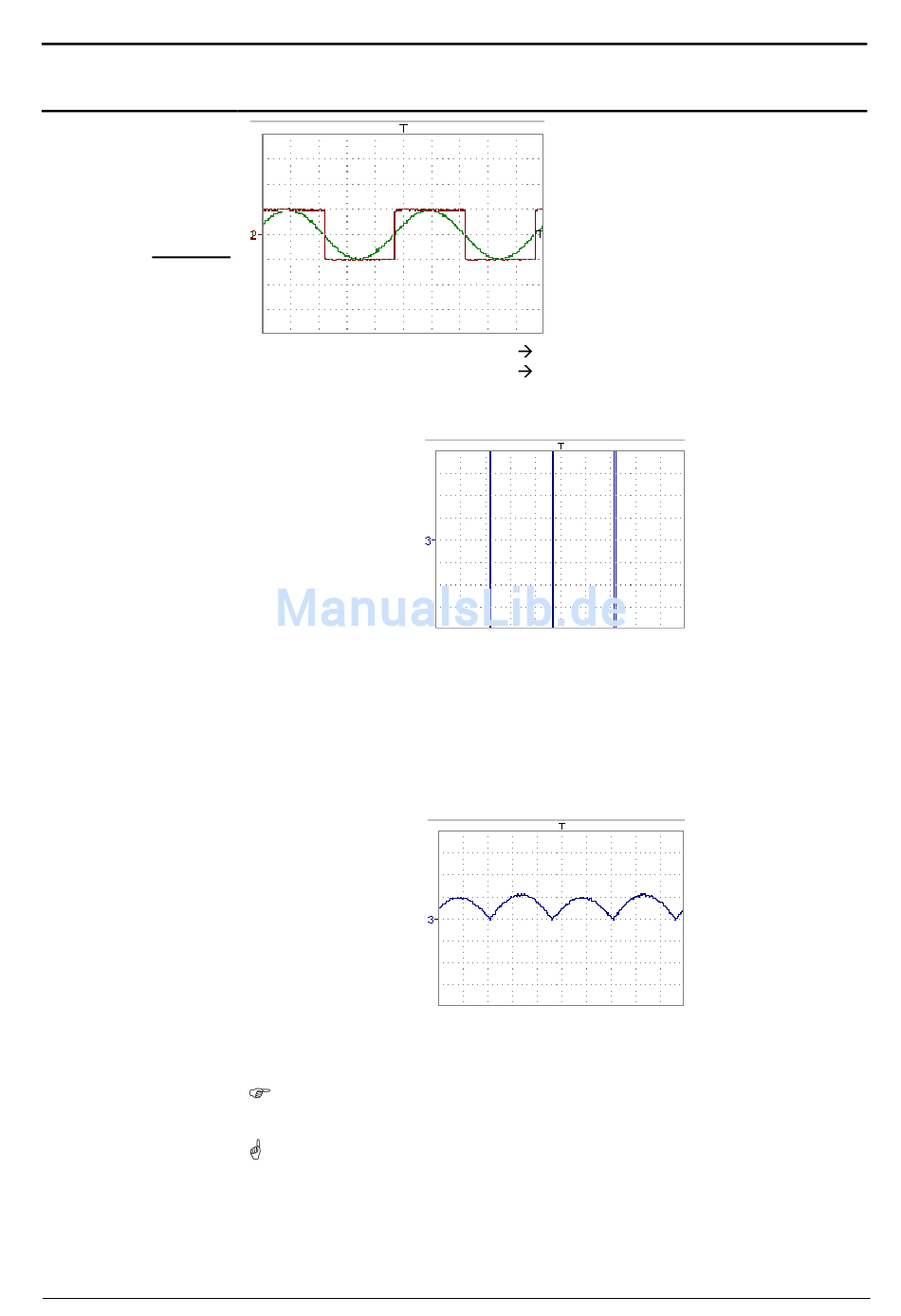

Beispiel 1
Multiplikation von
zwei Kurven
Virtuelle Digital-Oszilloskope
Vhoch ch1 = 1 vertikale Teilung
Vhoch ch2 = 1 vertikale Teilung
math3 = ch1 * ch2
Es kann eine Überschreitung oben und unten festgestellt werden.
Vhoch math3 = ch1 x ch2 = 1 vertikale Teilung x 1 vertikale Teilung
= 32.000 LSB x 32.000 LSB = 1024 10
> (4 vertikale Teilungen = 128.000 LSB)
Die Funktion divv (vertikale Teilung) ist zur Optimierung der Anzeige
erforderlich.
math3 = (ch1 * ch2) / divv(1)
Divv(1) ermöglicht die Teilung durch 32.000 (1 vertikale Teilung = 32.000
LSB), das Ergebnis der Multiplikation wird in eine Teilung auf dem Bildschirm
übersetzt.
Wenn Vpp von ch1 und ch2 gleich 8 vertikale Teilungen gewesen
wären, hätte die Multiplikation durch divv(4) geteilt werden müssen.
Bei der Verwendung von mit Kurven verknüpften mathematischen
Funktionen muss die Dynamik des erzielten Ergebnisses überprüft
werden.
Eine Korrektur des Ergebnisses der Rechenoperationen durch die
mathematischen Funktionen (divv(), divvh(), / ...) wird zur Optimierung der
Anzeige auf dem Bildschirm empfohlen.
1 x 32.000 LSB = 32.000 LSB
1 x 32.000 LSB = 32.000 LSB
6
LSB
IV - 57
