Gerät Oszilloskop - Anzeige
Gerät "Oszilloskop" (Fortsetzung)

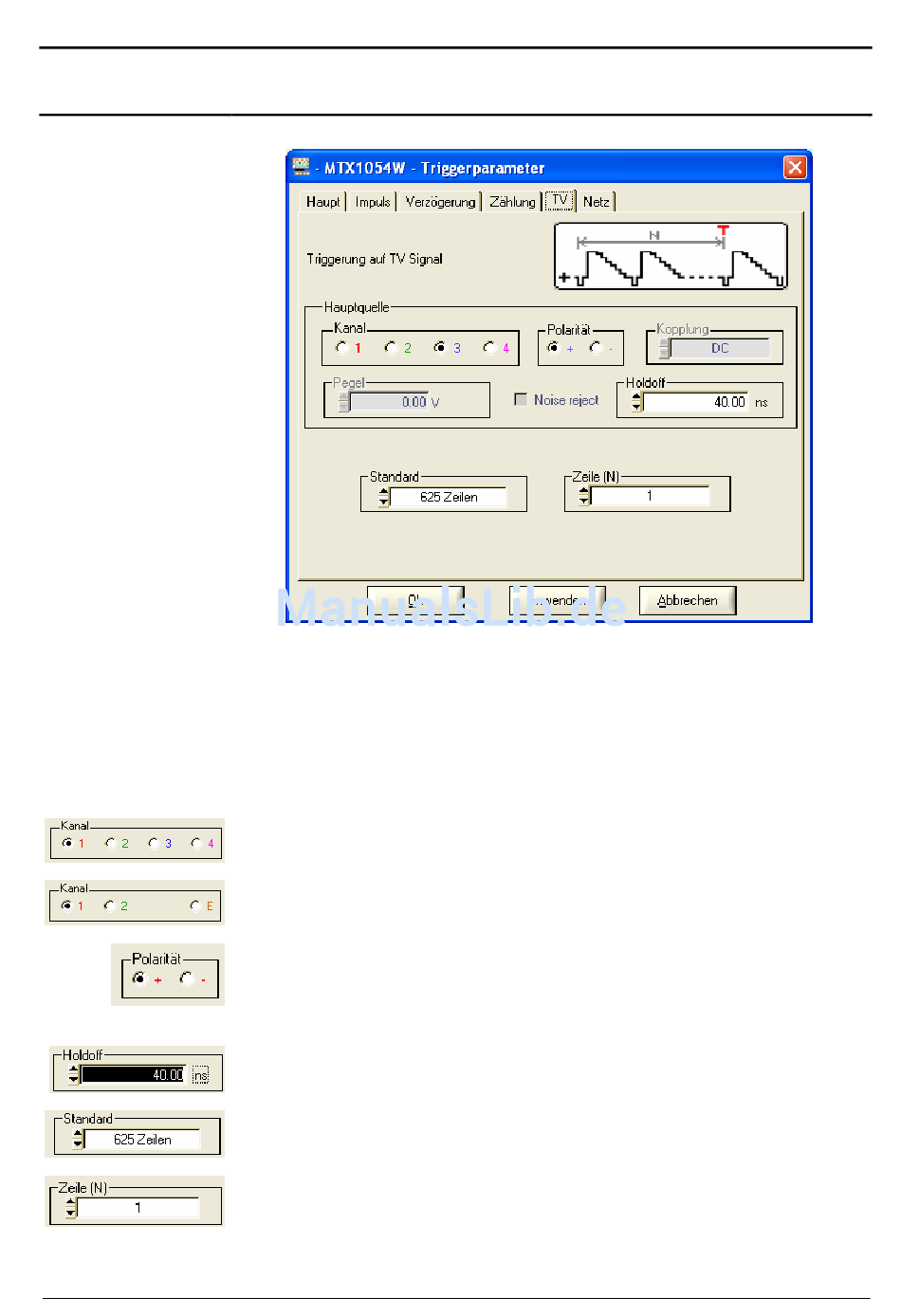

Triggerung auf "TV"
Virtuelle Digital-Oszilloskope
Triggerung bei einer speziellen Zeilenzahl. Die Position der Triggerung
entspricht der Flanke vor dem Top der Zeilensynchronisation.
• 625 Zeilen (SECAM oder PAL)
• 525 Zeilen (NTSC)
Die symbolische Darstellung der TV-Triggerung entspricht einem positiven
Videosignal.
MTX 1054B: Triggerquelle: Kanal 1, 2, 3 oder 4
MTX 1052B: Triggerquelle: Kanal 1, 2 oder Ext
Polarität des Videosignals: + positiv oder - negativ
+
-
Einstellbereich: von 40,00 ns bis 10,5 s
Standard 625 oder 525 Zeilen (PAL/SECAM, NTSC)
Zeilennummer: von 0 bis 525 oder 625 je nach Standard
Video direkt
Video invertiert
IV - 29
